Структура проекта

Содержание

Проектное задание

Введение

В этой части должно быть описано значение цветоводства, как части зеленого строительства в общем и для данного конкретного населенного пункта.

Глава 1 Географический пункт РФ (природно-географические условия).

Приводится полная характеристика природно-географических условий данной местности: географические широта и долгота, рельефные и почвенные характеристики, особенности увлажнения, средние годичные температуры, длина вегетационного периода, преобладающие ветры по сезонам и т.д.

Глава 2 Расчетная часть

Перед расчетной частью каждого вида грунта приводится биологическая и агротехническая характеристика вида цветочного растения, выращиваемого в данном виде грунта как представителя определенного рода и семейства с указанием требований этого растения к условиям выращивания (по схемам на рис. 1 и 2)

2.1. Закрытый грунт. Описываются конструкции и размеры оранжереи и парника для выращивания рассады исходя из данных проектного задания. По каждому объекту вычерчивается план-схема с видами сооружения сверху и сбоку с размещением оборудования, расчетами рабочей и полезной площадей и производственных помещений. Обосновывается последовательность технологических операций для выращивания каждого вида в проектируемой конструкции. Разрабатывается календарный план выращивания выбранной культуры.

2.1.1. Оранжерея

Целью проектирования оранжереи (теплицы) является выгонка цветов на срезку для дальнейшей реализации цветочной продукции к 8 марта. Следовательно, задача состоит в:

а) разработке цепочки технологических операций по выгонке

б) проектировании оранжереи в соответствии с требованиями технологии

Исходя из климатических условий, биологической характеристики и агротехнических требований выращиваемого растения (описанных студентом по схеме на рис.2), обосновываются тип и конструктивные особенности (материалы, внутреннее оборудование); рассчитываются рабочая и полезная площади. В основе расчета полезной площади лежит размер посадочного места, в котором нуждается выбранный студентом сорт выращиваемой на срезку культуры. Обосновываются размеры оранжереи и культивационных помещений. Предусматриваются и рассчитываются подсобные помещения.

По температурному режиму оранжереи делятся на теплые, умеренно теплые и холодные.

В конструктивном отношении различают оранжереи односкатные, полутороскатные, двускатные, блочные и ангарные.

По климатическим особенностям территории РФ оранжереи можно условно разделить на три группы:

· северных районов – Архангельска, Кирова, Красноярска, Екатеринбурга, Уфы и др.

· районов средней полосы – Москвы, Казани, Курска, Саратова и др.

· южных районов – Черноморского побережья, Воронежа, Ростова и др.

Согласно климатическим условиям региона описываются и обосновываются системы отопления, освещения и вентиляции.

Температура в оранжерее поддерживается в зависимости от требований растения к наиболее эффективной выгонке, а также для того, чтобы происходило постоянное стаивание снега с крыши.

Необходимо спроектировать систему искусственного освещения оранжереи, учитывающую интенсивность, продолжительность и спектр освещения. При этом надо учитывать фотопериодизм растений – реакцию растений на соотношение светлого и темного периода суток. Различные растения для роста и цветения нуждаются в различной продолжительности дня и ночи. Растения короткого дня (тропические растения) цветут лишь в случае, когда они освещены не более 12 часов в сутки. Растения длинного дня цветут, когда длина последнего превышает 12 часов. Таким растениям достаточно 14 часов интенсивного освещения. Есть нейтральные растения, с широкой амплитудой продолжительности светового дня.

С целью дополнительного освещения можно использовать различные лампы, которые являются активаторами фотосинтеза. Они различаются спектральными характеристиками, т.е. количеством инфракрасного, красного и голубого света, необходимого растению для фотосинтеза.

Голубой свет регулирует синтез углеводов, инфракрасный активирует поглощение питательных веществ и другие реакции растения на свет. Красный и инфракрасный свет регулируют рост стебля, образование семян и размер листьев, а также контролируют фотопериодизм. Вместе с тем инфракрасный свет управляет реакцией растения на красный свет. Красный свет эквивалентен дневному, а инфракрасный вызывает у растений такую же реакцию, как темнота. Солнечный свет включает все элементы спектра, необходимые для развития растения. Красный и голубой свет более эффективно воздействуют на процесс фотосинтеза, чем зеленый.

Расчет мощности ламп. Количество люминесцентных ламп можно определить, зная средний уровень освещенности на поверхности. Например, необходимо рассчитать, сколько ламп потребуется для освещения площадки с растениями, площадью 0,5м х 1м=0,5 м².

1. Выбираем уровень освещенности. Например, 15000 лк. Средний уровень освещенности составит 0,7 х 15000 лк = 11000 лк.

2. Находим необходимый световой поток на поверхности площадки:

L = 0,5м² х 11000лк=5500 Лм

3. Находим необходимый световой поток ламп с учетом потерь (при наличии рефлектора): Lamp = L х С (С = 1,5 для лампы, висящей на высоте 30 см от растений (30% потерь) и С = 2 для лампы, висящей на высоте 60 см от растений (50% потерь)). Пусть в нашем примере лампы висят на высоте 30 см от растений. Тогда Lamp = 5500 х 1,5 = 8250 Лм. Люминесцентные лампы дают примерно 65 Лм на 1Вт мощности.

4. Находим суммарную мощность ламп: Power =Lamp/65=8250Лм/65= 125Вт.

Таким образом, потребуется две лампы по 60Вт с рефлектором.

Лучше использовать современные компактные люминесцентные лампы вместо обычных, устаревших трубок. Если не использовать рефлектор, то ламп придется брать в три или четыре раза больше.

Для газоразрядных ламп расчет аналогичен. Специальный светильник с натриевой лампой мощностью 250 Вт обеспечивает средний уровень освещенности 15000 лк на площадке размером 1м². Чтобы найти освещенность на расстоянии от светильника, необходимо значение силы света (cd) поделить на квадрат расстояния. Например, на расстоянии 0,5 м под лампой марки OSRAM Floraset, 80 W значение освещенности будет равно 750 cd / 0,5 х 0,5 = 3000 лк.

К культивационным помещениям относят подвалы и погреба, которые бывают светлые, темные, полутемные; подземные, полууглубленные, углубленные.

Предусматриваются системы полива, увлажнения и изменения состава воздуха, а также стока излишков воды.

Все рассчитанные характеристики оборудования отображаются на чертеже.

2.1.2.Парник

Тип, конструктивные особенности (материалы, заглубление, состав набивки, площадь) рассчитываются для посева указанного количества семян и проведения первой пикировки в стандартные ящики различных размеров, используемых для этих технологических операций. Учитываются климатические условия местности и биологические особенности вида, которые приводятся по форме на рис.1.

В практике используются парники следующих конструкций:

· Углубленный односкатный парник

· Сборный односкатный парник

· Двускатный парник

· Наземный парник

· Укрытие из пленки

с технико-экономическими показателями:

· На биотопливе с деревянным ограждением

· На биотопливе с железобетонным ограждением

· На паровом обогреве (паром низкого давления)

· На паровом обогреве (паровоздушная смесь)

· На водяном обогреве

· На электрическом обогреве

Двускатные парники более экономичны.

Обязательно приводятся чертежи указанных сооружений согласно приведенным выше требованиям.

2.2. Открытый грунт.

В этом разделе должны быть обоснованы исходя из биологической характеристики и агротехнических требований выращиваемого растения:

2.2.1 Участок размножения цветочных и декоративно-лиственных растений семенным, рассадным или вегетативным способами в зависимости от биологических свойств растения для дальнейшей реализации выращенного материала с целью пересадки в цветники. Характеристика выращиваемых растений приводится на схеме на рис.1;

2.2.2 Описываются вид цветника, форма, технология устройства и ассортимент используемых растений, выбранный студентом по своему усмотрению, по схеме на рис.1 (минимальное количество – три вида), рассчитывается количество используемых семян, корешков рассады или вегетативного посадочного материала (по образцу таблицы на рис.3). Обосновываются способы создания цветника: семенной, рассадный или вегетативными частями растений. Приводится схема-рисунок (разбивочный чертёж) цветника в цвете с условными обозначениями и размерами элементов (в натуральную величину в мм). Кратко описывается технология создания цветника по элементам и приводятся расчеты площадей последних. Цветник устраивается с расчетом на декоративность в течение всего вегетационного периода и в соответствии с размерами растений (по образцу на рис 4.).

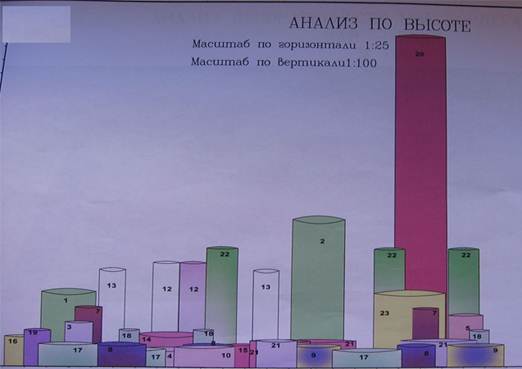

Рис. 4. Анализ растений, используемых в цветнике, по высоте (обозначения приводятся по таблице в рис.3).

В конце курсового проекта приводится перечень использованных при написании литературных источников в порядке упоминания в тексте по нижеприведённой форме (ссылка на эти источники в тексте обязательна):

Литература

1. Агафонова Г.В Цветоводство. Курсовое проектирование. Методические указания для студентов специальности 250203 (садово-парковое хозяйство и ландшафтное строительство) всех форм обучения. Екатеринбург, УГЛТУ, 2007. 25с.

2. …..

Приложения

Приложение 1 Средние минимальные температуры по зонам

№ зоны	Температура, оС	№ зоны	Температура,оС
	-45,6		-17,8 до -23,3
	-40 до -45,5		-12,3 до -17,7
	-34,5 до - 40		-6,7 до -12,2
	-28,9 до - 34,3		-1,2 до -6,6
	-23,4 до -28,8

Приложение 2 Реакция растений на различные источники света

Лампа	Реакция растений
Люминесцентная: холодно-белая (ХБ) тепло-белая (ТБ)	Зеленая листва развивается параллельно поверхности источника света.
Люминесцентная: Гро-люкс (ГЛ) и специальная для растений	Темно-зеленая листва хорошо развивается; обычно ее больше, чем при освещении ХБ и ТБ. Стебли растут очень медленно и утолщаются. Появляются многочисленные отростки. Позднее цветение, продолжительность цветения не увеличивается.
Люминесцентная: Гро-люкс — ШС Вита-Лайт (Вита) Агро-Лайт (Arpo) и лампа широкого спектра	Светло-зеленая листва развивается в направлении источника света. Стебли быстро растут, листья отстоят далеко друг от друга. Слабое развитие отростков. Раннее цветение, цветоножка удлиняется, растения быстро набирают силу и стареют.
Газоразрядная: ртутная (Де-люкс) (РЛ) или металлогалогенная (МГ	Зеленая листва хорошо развивается. Стебли растут медленно. Развиваются многочисленные отростки. Цветет длительное время.
Газоразрядная нитриевая высокого давления (НВД)	Энергетически аналогичны Гро-люкс и другим люминесцентным лампам улучшенной цветности. Темно-зеленая листва быстро растет, часто ее больше, чем на растениях, освещаемых РЛ или МГ. Стебли растут очень медленно, развиваются очень толстые. Появляются многочисленные отростки. Позднее цветение, цветоножки не удлиняются
Натриевая низкого давления (ННД)	Темно-зеленая листва, листьев больше и они крупнее, чем у растений, освещаемых другими источниками света. Стебли растут медленно; стебли толстые. Развиваются многочисленные отростки, даже на вторичных отростках. Цветут, цветоножки не удлиняются
Накаливания и ртутная накаливания (РЛН)	Бледная листва; тоньше и длиннее, чем у растений, освещаемых другими источниками света. Чрезвычайно быстро растут стебли, иногда слишком тонкие и длинные, легко ломаются. Плохо развиваются отростки, растения растут в высоту. Раннее цветение, растения быстро развиваются и вянут.
Исключения: розеточные и толстолистные растения, например сансевиерия, которая может продержаться много месяцев; новые листья, которые иногда появляются и развиваются, не имеют характерных особенностей своего вида.

Лампа	Потребл. мощность, ВТ	Мощность лампы, Вт	Полный световой поток, Лм	Световой поток на единицу мощности, Лм/Вт	Видимое излучение, %	Невидимое излучение, %	Потери насопротивлен ие и нагревание, %	Потери на ПРУ, %
Люминесцентная:
холодно-белая
тепло-белая
Гро-люкс
Гро-люкс широкого спектра
Агро-лайт
газоразрядная:
ртутная Делюкс
галогенная
натриевая высокого давления
натриевая низкого давления
Лампа накаливания
Ртутная лампа накаливания	-	-	-	18-25	-	-	-	-

Приложение3 Энергетические характеристики источников света

Приложение4 Характеристики люминесцентных ламп, способствующих росту растений
Лампа	Мощность, Вт	Длина, см	Приблизительный срок службы, час.	Приблизительный расчетный световой поток, Лм	Особенности лампы	Специфика применения
Агролайт	15 20 40	45 60 120		410 600 1600	Самый лучший спектр для предельного роста растений	Специально сконструирована для растений
Делюкс холодно-белого мгновенного зажигания	15 20 30 35 40 50	45 60 90 105 120 150	7500 180000 18000 18000 18000 18000	610 до 1530	Наилучшая из люминесцентных ламп, способствующая росту растений	Рост растений улучшается в комбинации с лампами накаливания
Делюкс холодно-белая	35 60	120 240	20000 12000	2000 4000	Экономия энергии, уменьшение света на 18%	То же
Делюкс холодно-белого мгновенного зажигания для любых погодных условий	110 160 205	120 180 240		4400 7100 9700	Для влажных, жарких мест	Тоже
Гро-люкс широкого спектра	8-215	30-240 или кольцевые	6000 до 10000	125 - 7200	Подходит к стандартному оборудованию, хороший спектральный баланс	Специально сконструирована для растений
