Программное обеспечение лабораторной работы ориентировано на выполнение трех заданий.
В первом задании исследуются характеристики движения ИСЗ. Рабочее окно задания 1 (рис. 4) содержит окна исходных данных, поля графиков и рассчитанных данных. Исходными данными являются высоты орбиты h и максимальный угол места (параметр) P.

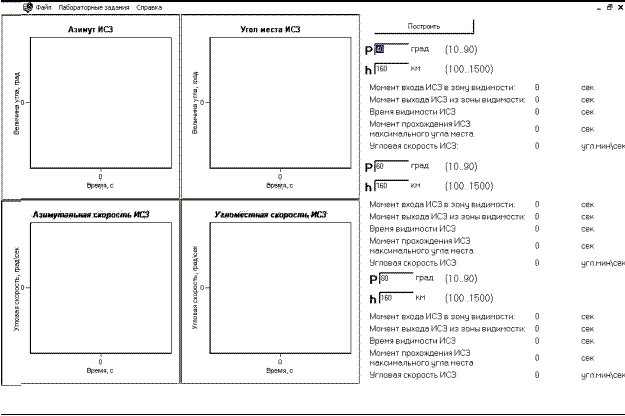

Рис. 4. Рабочее окно задания 1.
В поле графиков строятся зависимости азимута a, угла места b и нормированных азимутальной | wα / w | и угломестной | wβ / w | скоростей ИСЗ от времени полета. Поле рассчитанных данных включает контрольные моменты времени движения ИСЗ, а также его угловую скорость w.
Во втором задании исследуется влияние ограничения угловой скорости антенны по азимуту w Аmax на снижение уровня сигнала. Рабочее окно задания 2 приведено на рис. 5. В отличии от рабочего окна задания 1 в поле исходных данных добавлены максимальная угловая скорость антенны по азимуту w Аmax, диаметр антенны D и длина волны l. В поле графиков строятся зависимости азимутов ИСЗ a и антенны a А для двух стратегий, рассогласований Da 1 и Da 2 между азимутами и зависимость уровня сигнала от времени полета ИСЗ. Кроме того, приводится функция аппроксимации ДН антенны вида (sin x)/x.
|
|
|

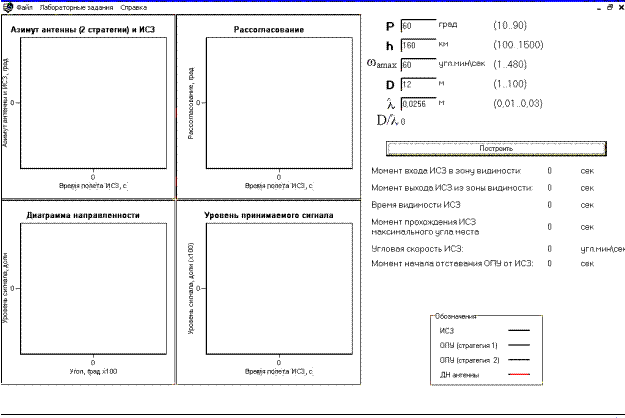

Рис. 5. Рабочее окно задания 2.
В поле рассчитанных данных добавлен момент времени t ' 1, соответствующий началу отставания антенны от ИСЗ для стратегии 1.
В третьем задании находится минимально – допустимое значение максимальной угловой скорости антенны w Аmax при заданном допустимом снижении уровня сигнала. Рабочее окно задания 3 (рис. 6) незначительно отличается от аналогичного для задания 2: добавлена кнопка “Расчет минимально - допустимой скорости ОПУ” и окно задания допустимого минимального уровня сигнала. В поле рассчитанных данных добавлены требуемые максимальная угловая скорость антенны w Аmax и допустимое снижение уровня сигнала для двух стратегий. При проверке достоверности полученных результатов по снижению уровня сигналов для двух стратегий значения w Аmax могут быть занесены двойным нажатием левой клавиши мышки на соответствующей строке w Аmax из поля рассчитанных данных.

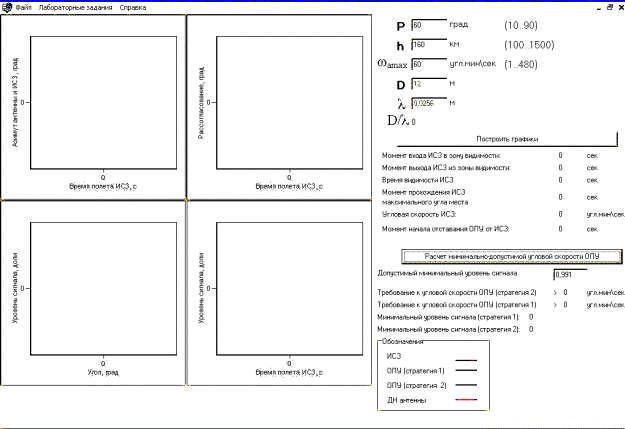

Рис. 6. Рабочее окно задания 3.
