Принципы функционирования основных типов микрофонов

Угольный микрофон (рисунок 1.2, а [3]) работает следующим образом. При воздействии звукового давления на его диафрагму 1 она начинает колебаться. В такт этим колебаниям изменяется и сила сжатия зерен угольного порошка 2, в связи с чем изменяется сопротивление между электродами 3 и 4, а при постоянном электрическом напряжении изменяется и ток через микрофон. Если, скажем, включить микрофон к первичной обмотке трансформатора Т, то на зажимах его вторичной обмотки будет возникать переменное напряжение, форма кривой которого будет отображать форму кривой звукового давления, воздействующего на диафрагму микрофона.

Основное преимущество угольного микрофона - высокая чувствительность, позволяющая использовать его без усилителей. Недостатки - нестабильность работы и шум из-за того, что полезный электрический сигнал вырабатывается при разрыве и восстановлении контактов между отдельными зернами порошка, большая неравномерность частотной характеристики и значительные нелинейные искажения.

После угольного микрофона появился электромагнитный микрофон, который работает следующим образом (рисунок 1.2, б [3]). Перед полюсами (полюсными наконечниками) 2 магнита 3 располагают ферромагнитную диафрагму 1 или скрепленный с ней якорь. При колебаниях диафрагмы под воздействием на нее звукового давления меняется магнитное сопротивление системы, а значит, и магнитный поток через витки обмотки, намотанной на магнитопровод этой системы. Благодаря этому на зажимах обмотки возникает переменное напряжение звуковой частоты, являющееся выходным сигналом микрофона.

Электромагнитный микрофон стабилен в работе. Однако ему свойственны узкий частотный диапазон, большая неравномерность частотной характеристики и значительные нелинейные искажения.

В противоположность электромагнитному микрофону чрезвычайно широкое распространение для целей озвучения, звукоусиления получил электродинамический микрофон в своих двух модификациях - катушечной и ленточной.

Принцип действия электродинамического катушечного микрофона состоит в следующем (рисунок 1.2, в [3]). В кольцевом зазоре 1 магнитной системы, имеющей постоянный магнит 2, находится подвижная катушка 3, скрепленная с диафрагмой 4. При воздействии на последнюю звукового давления она вместе с подвижной катушкой начинает колебаться. В силу этого в витках катушки, перерезывающих магнитные силовые линии, возникает напряжение, являющееся выходным сигналом микрофона.

Электродинамический микрофон стабилен, имеет довольно широкий частотный диапазон, сравнительно небольшую неравномерность частотной характеристики.

Устройство ленточного электродинамического микрофона несколько отличается от устройства катушечной модификации (рисунок 1.2, г [3]). Здесь магнитная система микрофона состоит из постоянного магнита 1 и полюсных наконечников 2, между которыми натянута легкая, обычно алюминиевая, тонкая (порядка 2 мкм) ленточка 3. При воздействии на обе ее стороны звукового давления возникает сила, под действием которой ленточка начинает колебаться, пересекая при этом магнитные силовые линии, вследствие чего на ее концах развивается напряжение.

Т.к. сопротивление ленточки очень мало, то для уменьшения падения напряжения на соединительных проводниках напряжение, развиваемое на концах ленточки подается на первичную обмотку повышающего трансформатора, размещенного непосредственно вблизи ленточки. Напряжение на зажимах вторичной обмотки трансформатора является выходным напряжением микрофона.

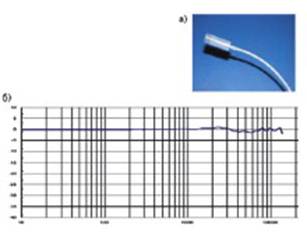

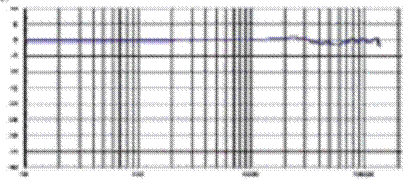

Частотный диапазон этого микрофона довольно широк, а неравномерность частотной характеристики невелика.
