Порядок выполнения. Для обеспечения цифровизации первичной сети создайте наложенную цифровую первичную сеть, являющуюся самостоятельной сетевой структурой

Для обеспечения цифровизации первичной сети создайте наложенную цифровую первичную сеть, являющуюся самостоятельной сетевой структурой

В соответствии с двухуровневым построением сети, сеть магистральная и внутризоновая часть наложенных сетей являются основой транспортной цифровой сети. Местные первичные сети на участке «местный узел – оконечное устройство» являются сетью доступа. Для обеспечения цифровизации первичной сети создается наложенная цифровая первичная сеть, являющаяся самостоятельной сетевой структурой.

В течение многих лет на дороге эксплуатировалась традиционная аналоговая телефонная сеть. Она достаточно удовлетворительно выполняла свои функции, однако, как любое техническое решение, постепенно исчерпала свой ресурс. Недостатки ее присущи всем аналоговым телефонным сетям. Это и проблемы с качеством линий, и сложности с организацией оптимальной структуры телефонной сети. Для того чтобы устранить их, было решено перевести телефонную сеть дороги на цифровую телефонию. Преимущества последней - это в первую очередь возможность создания единого номерного плана при обеспечении масштабности системы, ее гибкости в управлении. Все это создает удобства в организации связи между подразделениями, а также в проведении селекторных совещаний или - в терминах современной телефонии - телеконференций.

Самый простой с технической стороны вопрос при переходе на цифровую телефонию - замена старых железнодорожных АТС (ЖАТС) на новые, цифровые. Это, однако, полдела, поскольку требуется еще объединить все в одну сеть. В том случае, когда количество подразделений в организации (и соответственно ЖАТС) исчисляется двузначными числами, традиционным решением является объединение всех телефонных станций через транзитную АТС. Это может быть АТС оператора связи (но в рассматриваемом случае такая услуга будет стоить весьма дорого), либо УАТС, принадлежащая организации и, как правило, центральная.

Для того чтобы центральная АТС могла выполнять роль транзитной, требовалось, во-первых, обеспечить достаточную ее мощность, чтобы она могла обслуживать и главное управление, и всю телефонную сеть, и, во-вторых, наладить связь транзитной АТС со всеми остальными станциями. В нашем случае первое условие в целом выполнялось изначально, но, даже если бы потребовалось нарастить мощность станции, это незначительно повлияло бы на общие расходы. Второе условие диктовало необходимость того, чтобы в центральную АТС были установлены интерфейсные модули Е1 по числу удаленных ЖАТС. Расходы на такую модернизацию были бы весьма существенны, не говоря уже о том, что необходимость подведения к центральной АТС множества каналов Е1 также представлялась несколько нежелательной.

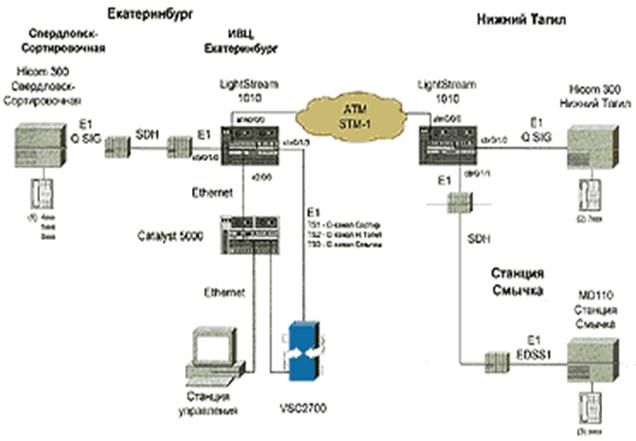

Рассмотрим построение цифровой телефонной сети между г.Екатеринбург и Нижний Тагил (рис.9)

Рис.9 Транзитный коммутатор Cisco VSC2700

Тип сигнализации на Hicom 300 -

Q. SIG Basic Call (ЕСМА ВС)

Тип сигнализации на MD110 -

EurolSDN, EDSS1

Для передачи телефонного графика между объектами дороги служит имеющаяся магистраль АТМ, построенная на коммутаторах Cisco LightStream 1010. Для того чтобы интегрировать телефонную сеть в сеть передачи данных, дополнительно введены два устройства Cisco - мультисервисный коммутатор АТМ Catalyst 8540MSR и контроллер виртуального коммутатора VSC2700 в отказоустойчивой конфигурации. Поясним их роль на примере. Предположим, что с ЖАТС исходит звонок. Через коммутатор АТМ (LightStream 1010 или Catalyst 8540MSR), к которому станция подключается через интерфейс Е1, запрос на соединение от ЖАТС через сеть АТМ доставляется контроллеру VSC2700. Он в соответствии с заданным планом номеров и схемой приоритезации определяет, с какой ЖАТС и на какую должен быть смаршрутизирован звонок.

Контроллер VSC2700 через сеть АТМ отправляет запрос на соединение телефонной станции назначения и по протоколу SGCP, работающему поверх IP, отдает команду коммутаторам АТМ, к которым эти ЖАТС подключены, установить виртуальное соединение 64 Кбит/с. По окончании разговора соединение разрывается. Следует обратить внимание на то, что если обе ЖАТС подсоединены к одному и тому же коммутатору, то сама магистраль для передачи собственно разговора не задействуется.

Как видим, в данной конфигурации не существует понятия "транзитная АТС". Ее роль выполняет вся магистраль АТМ - различные функции возложены на разные устройства. Таким образом, нет необходимости "набивать" центральную АТС модулями Е1. Может возникнуть вопрос, есть ли разница в том, где находятся интерфейсные модули El—на транзитной АТС или же на коммутаторах АТМ? Но поскольку плотность портов Е1 на один интерфейсный модуль у LightStream 1010 значительно больше, чем у АТС, другой будет и цена решения.

Основной блок VSC2700 представляет собой сервер Sun Netra под управлением ОС Solaris. Co своей стороны Cisco оснащает сервер интерфейсными модулями и специальным ПО, выполняющим маршрутизацию звонков. VSC2700 распознает все виды стандартной телефонной сигнализации (не поддерживаются только некоторые частные разработки производителей АТС), в частности две станции Hicom 300 были подключены по сигнализации Q. SIG, а одна - MD110 - по сигнализации EDSS1. Работа с различными видами сигнализации позволяет избежать проблем при объединении в одну сеть АТС различных производителей, что совсем не редкость в крупных территориально распределенных организациях.
