Магнитное поле

1. По двум бесконечно длинным прямолинейным проводникам, находящимся на расстоянии 50 см друг от друга, в одном направлении текут токи I ₁и I ₂ силой по 5 А. Между проводниками на рас­стоянии 30 см от первого расположен кольцевой проводник, сила тока I _з в котором равна 5 А (рис. 7). Радиус кольца 20 см. Опреде­лить индукцию и напряженность магнитного поля, создаваемого то­ками в центре кольцевого проводника.

Дано: I ₁ = I ₂ = I ₃ = I = 5 А; r ₁= 0,3 м; r ₂ = 0,2 м; r ₃ = 0,2 м.

Найти: В, Н.

Решение. В соответствии с прин­ципом суперпозиции индукция резуль­тирующего магнитного поля в точке А равна: , (1)

где и — индукции полей, создавае­мых соответственно токами I ₁и I ₂, на­правленными за плоскость рисунка; — индукция поля, создаваемая коль­цевым током. Как видно из рис. 7, век­торы и в точке А направлены по Рис.7

одной пря­мой в противоположные стороны, поэтому их сумма равна по модулю . (2)

Индукция поля, создаваемого бесконечно длинным проводником с током,

, (3)

где μ₀ — магнитная постоянная; μ — магнитная проница­емость среды (для воздуха μ = 1); r ₁, r ₂ — расстояния от проводников до точки А. Подставляя (3) в (2), получаем: . (4)

Индукция поля, создаваемого кольцевым проводником с током,

, (5)

где r ₃ — радиус кольца.

Как видно из рис. 7, векторы и взаимно перпенди­кулярны, поэтому или, с учетом выражений (4) и (5),

;

.

Напряженность магнитного поля

.

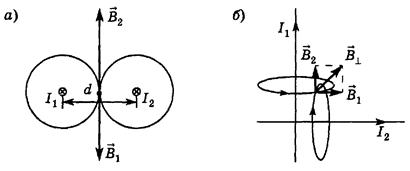

2. По двум бесконечно длинным прямолинейным проводникам, находящимся на расстоянии 10 см друг от друга, текут токи силой 5 А в каждом. Определить индукцию магнитного поля, создаваемого токами в точке, лежащей посередине между проводниками, в случа­ях, когда: 1) проводники параллельны и токи текут в одном направ­лении (рис. 8, а); проводники перпендикулярны, направления то­ков показаны на рис. 8, б.

Дано: d = 0,1 м; I ₁ = I ₂ = I = 5 А.

Найти: B _||, B _^.

Решение. Результирующая индукция магнитного поля в данной точке равна векторной сумме индукций полей, созда­ваемых каждым током в отдельности: , (1)

где и — индукции полей, создаваемых соответственно токами I ₁ и I ₂. Если токи текут по параллельным проводникам в одном направлении, то, применив правило правого винта, определяем направления и . Как видно из рис. 8 а, и направлены в противоположные стороны, поэтому вектор­ная сумма (1) в данном случае может быть заменена алгебраи­ческой:

. (2)

Индукции полей, создаваемых бесконечно длинными про­водниками, находим по формуле , (3)

Рис. 8

где r ₁ и r ₂— соответственно расстояния от проводников до точ­ки, в которой определяется индукция магнитного поля.

Со­гласно условию задачи, r ₁ = r ₂= r = . Тогда: .

В случае, когда проводники перпендикулярны (рис. 8 б), результирующая индукция в точке, лежащей посередине меж­ду проводниками, равна:

.

Подставляя числовые значения, получаем:

.

3. По квадратной рамке со стороной 0,2 м течет ток 4 А. Опреде­лить напряженность и индукцию магнитного поля в центре рамки.

Дано: I = 4 А; а = 0,2 м.

Найти: H, B.

Решение. Магнитное поле в центре рамки (рис. 9) создает­ся каждой из его сторон и направлено в одну сторону нормаль­но к плоскости рамки. Следовательно, , где H ₁ — напряженность поля, создаваемого отрезком про­водника с током I длиной а, которая определяется по фор­муле:

,

где — расстояние от проводника до точки поля. По условию данной задачи, α₁ = 45°; α₂ = 135°. Тогда ;

.

Рис. 9 Индукция поля В и напряженность H связаны соотношением : .

4. Виток радиусом 5 см помещён в однородное магнитное поле напряжённостью 5000 А/м так, что нормаль к витку составляет угол 60° с направлением поля. Сила тока в витке 1 А. Какую работу совер­шат силы поля при повороте витка в устойчивое положение?

Дано: r = 0,05 м; I = 1 А; Н = 5000 А/м; α = 60°.

Найти: А.

Решение. Работа А при повороте витка с током I в магнит­ном поле равна:

(1)

Здесь — изменение магнитного потока сквозь площадь витка — магнитный поток, про­низывающий виток в начальном положении, где α — угол между векторами и .

Устойчивым положением витка в магнитном поле является такое, при котором направление нормали к нему совпадает с вектором индукции, т. е.

cos α = 1. Следовательно,

Таким образом, Учитывая, что , имеем:

(2)

Подставляя (2) в (1), получаем:

5. Пройдя ускоряющую разность потенциалов 3,52 кВ, электрон влетает в однородное магнитное поле перпендикулярно линиям ин­дукции. Индукция поля 0,01 Тл, радиус траектории электрона r = 2 см. Опре­делить удельный заряд электрона.

Дано: U = 3,52 · 10³ В; В = 0,01 Тл; r = 2 см = 2∙10^{-2 м}.

Найти: е/т.

Решение. Удельным зарядом частицы называется величи­на, равная отношению заряда к массе, т. е. е/т.

В магнитном поле с индукцией В на заряд, движущийся со скоростью υ перпендикулярно линиям индукции, действует сила Лоренца:

Под действием этой силы заряд перемещается по дуге ок­ружности. Так как при этом сила Лоренца вызывает центро­стремительное ускорение, то, согласно второму закону Ньютона, можно записать:

Кинетическую энергию, равную , электрон приобретает за счет работы А сил электрического поля (А = eU),поэтому имеем:

Преобразуя последние два соотношения и исключив из них скорость, получим формулу для определения удельного заряда электрона:

Подставив исходные данные, находим:

6. Виток радиусом 2 см, сила тока в котором 10 А, свободно уста­новился в однородном магнитном поле с индукцией 1,5 Тл. Линии индукции перпендикулярны плоскости витка. Определить работу, совершаемую внешними силами при повороте витка на угол 90° во­круг оси, совпадающей с диаметром витка. Считать, что при поворо­те витка сила тока в нём поддерживается неизменной.

Дано: I = 10 А; В = 1,5 Тл; r = 0,02 м; a = 90°.

Найти: А.

Решение. На виток с током, помещенный в магнитное по­ле, действует вращающий момент: (1)

где р_т = IS = I p r ² — магнитный момент витка; В — индукция магнитного поля, a — угол между векторами р_т и В.

В начальном положении, согласно условию задачи, виток свободно установился в магнитном поле, следовательно, векто­ры р_т и В совпадают по направлению, т. е. a = 0, М = 0.

При действии внешних сил виток выходит из положения равновесия, при этом возникает момент сил, определяемый формулой (1). Момент сил стремится возвратить виток в ис­ходное положение. При повороте витка внешние силы совершают работу против этого момента, который является пере­менным и зависит от угла поворота a:

Взяв интеграл от этого выражения, найдем работу, совер­шаемую при повороте витка на конечный угол:

Подставляя числовые значения, находим:

А = 10 · 3,14 - 4 10^-4 · 1,5 = 18,84 · 10^-3 (Дж) ≈0,02 (Дж).

7. Проводник, сила тока в котором 1 А, длиной 0,3 м равномерно вращается вокруг оси, проходящей через его конец, в плоскости, перпендикулярной линиям индукции магнитного поля напряжен­ностью 1 кА/м. За 1 мин. вращения совершается работа 0,1 Дж. Определить угловую скорость вращения проводника.

Дано: I = 1 А; l = 0,3 м; Н = 10³ А/м; t = 60 с; А = 0,1 Дж.

Найти: ω.

Решение. Работа, совершаемая силами магнитного поля при перемещении проводника с током I, равна:

где — изменение магнитного потока, т. е. магнитный поток, пересекаемый проводником при его вращении.

— площадь, которую пересечёт проводник при вращении с угловой скоростью ω за время t, l — длина провод­ника, В — индукция магнитного поля, Н — напряженность магнитного поля.

Отсюда:

8. Протон движется в магнитном поле напряженностью 10⁵ А/м по окружности радиусом 2 см. Найти кинетическую энергию прото­на.

Дано: H = 10⁵ А/м; r = 0,02 м.

Найти: Е.

Решение. Кинетическая энергия определяется по формуле:

На протон, движущийся в магнитном поле с индукцией со скоростью υ, действует сила Лоренца: которая численно равна центростремительной силе .

Из равенства F _л = F _цвыразим υ и подставим в формулу для кинетической энергии:

9. Электрон, пройдя ускоряющую разность потенциалов 88 кВ, влетает в однородное магнитное поле перпендикулярно его линиям индукции. Индукция поля равна 0,01 Тл. Определить радиус траек­тории электрона.

Дано: U = 88 кВ; В = 0,01 Тл; е = 1,6 · 10^-19 Кл.

Найти: r.

Решение. В магнитном поле с индукцией В на электрон, движущийся со скоростью υ перпендикулярно В, действует си­ла Лоренца:

(1)

которая обусловливает центростремительное ускорение элект­рона при его движении по окружности: (2)

Пройдя ускоряющую разность потенциалов U, электрон приобретает кинетическую энергию , равную работе А сил электрического поля:

Отсюда находим скорость электрона: (3)

Из уравнения (2) с учетом (3) найдем радиус траектории:
