Краткое введение

В этом руководстве вы узнаете, как сделать кольцо с одним центральным кастом, используя 3D-программу Rhino Ceros. В частности научитесь:

- использовать сетку Snap и объекты Snaps;

- использовать уровни;

- создавать окружности и дуги, определяющие формирование кольца и профили для них;

- использовать функцию Sweep1Rail;

- объединять сегменты дуг в одну поликривую;

- сдвигать поликривые для создания вторых поликривых;

- включать и передвигать контрольные точки;

- выдавливать 2D-кривые для создания тел Extrude;

- использовать команды BooleanUnion;

- использовать команду BooleanDifference к полым внутренним полостям и др.

В программе Rhino вы можете выбрать шаблон в начальном процессе моделирования. Шаблон содержит информацию, которая поможет вам понять, например, устройство, уровни, область уровней и набор инструментов.

Выберем шаблон по умолчанию для создаваемой модели. Для этого примера мы будем использовать миллиметровку.

Шаблон включает шесть встроенных уровней. Уровень – это путь организации объектов, с помощью которого вы можете манипулировать ими по отдельности или следить за объектом. Это может помочь вам создавать прозрачные уровни, благодаря чему вы можете устанавливать различные части вашей модели. Встроенные уровни имеют цветовые свойства, позволяющие различать отдельные части более просто.

Моделирование помогает чертить 2D-геометрические объекты с большой точностью. Вы можете использовать Snap и Object snap (Osnap) модельными средствами, а также контролировать средства моделирования на панели состояния внизу окна Rhino.

При включенном Snap, маркер «Snaps» перемещается между узлами сетки.

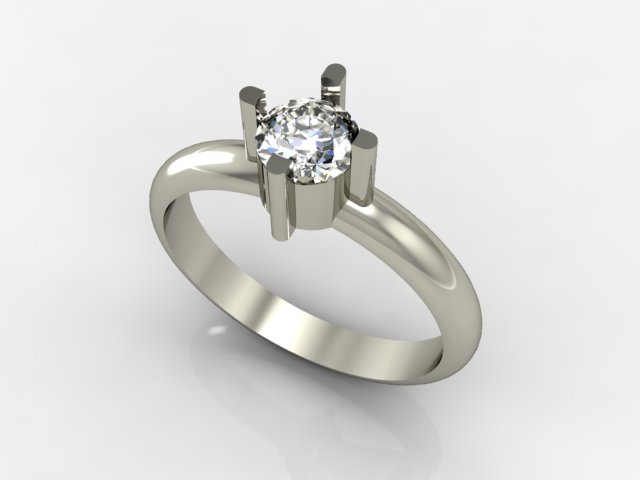

В результате проделанной работы должно получиться кольцо, представленное на (рис. 1)

Рис. 1. Общий вид кольца
