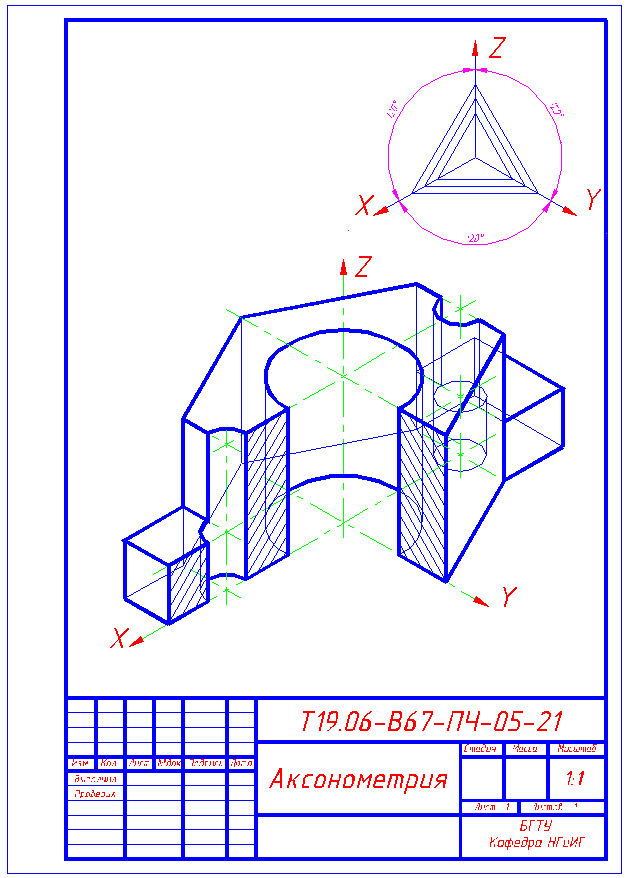

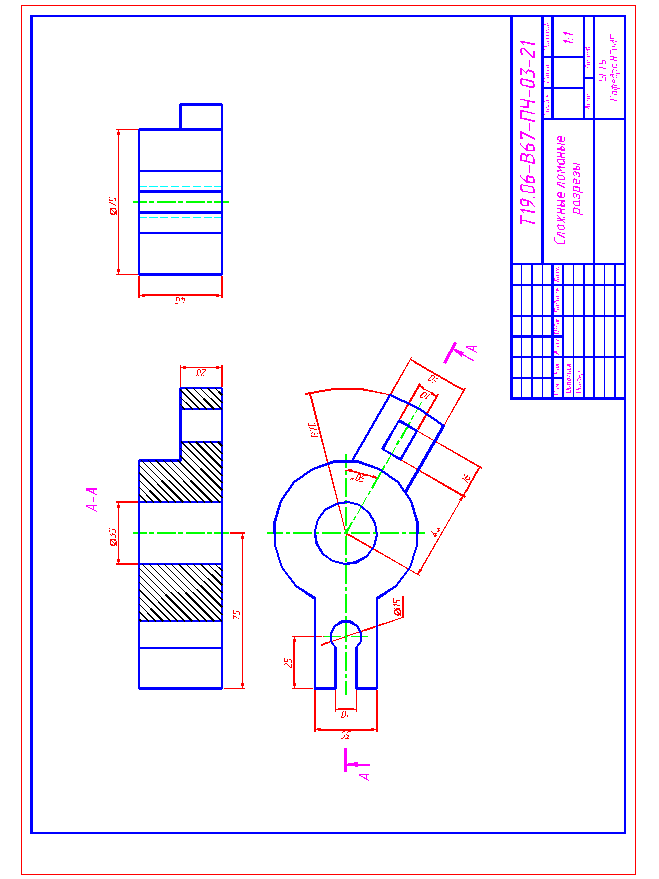

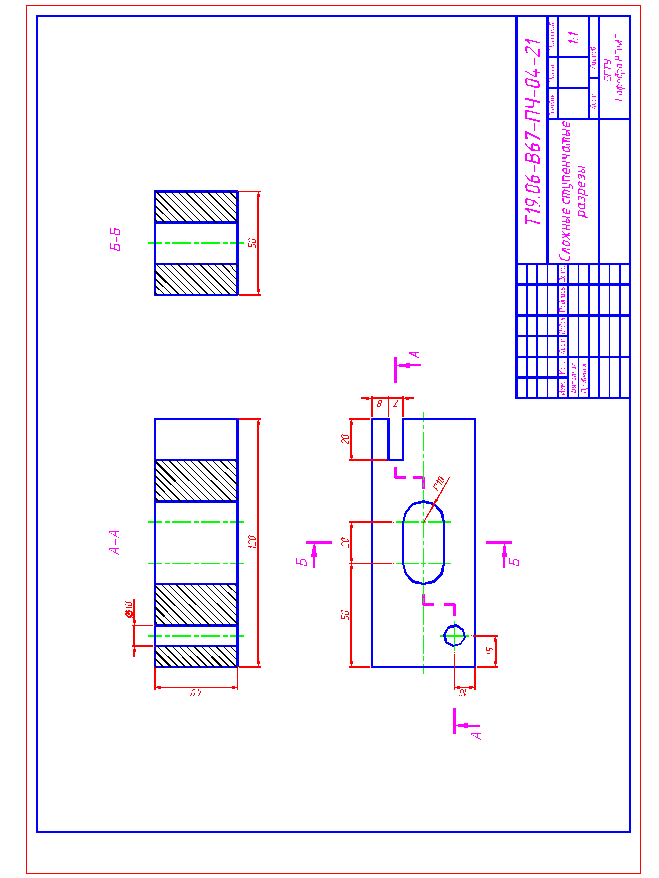

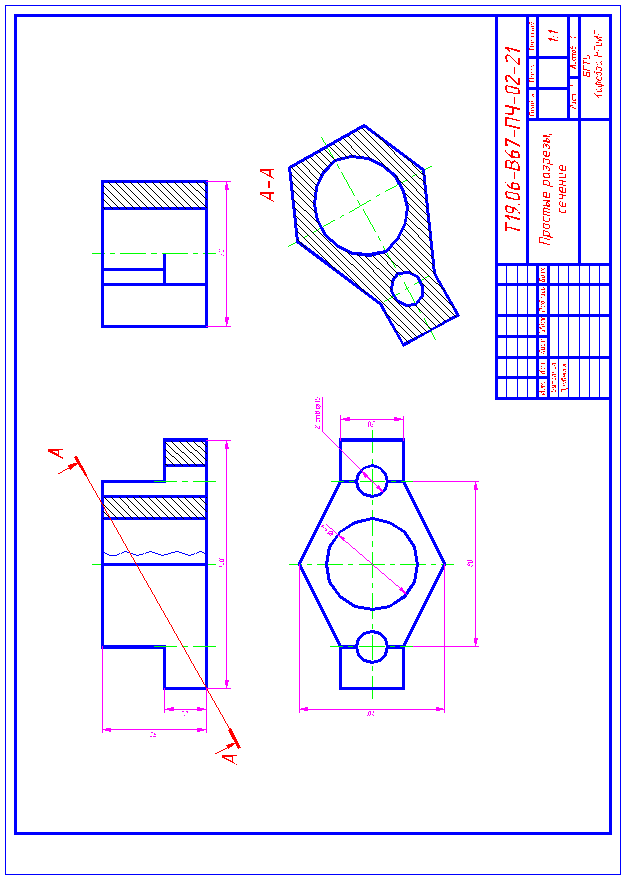

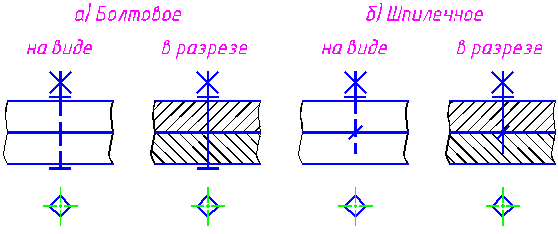

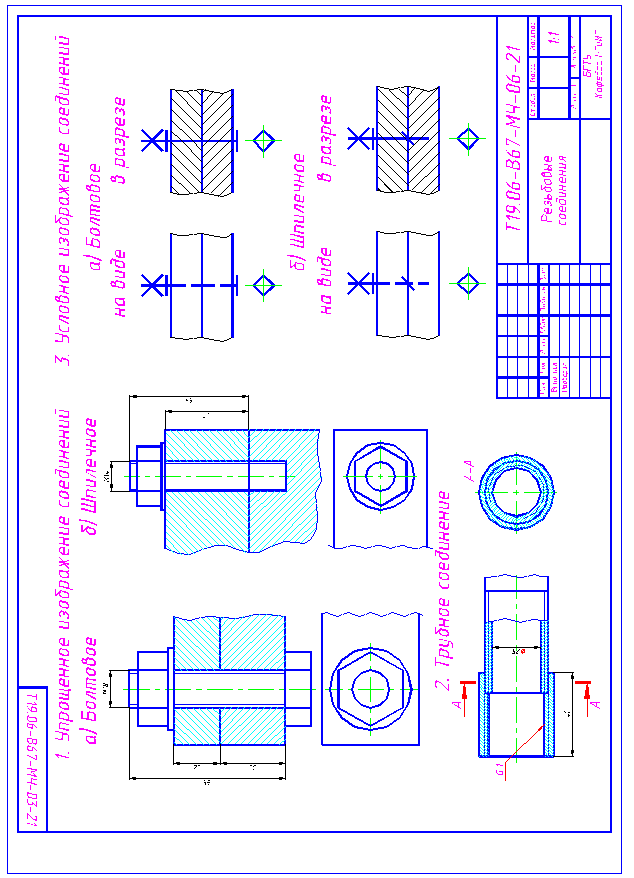

На рис. 4.7. показано условное обозначение болтового (а) и шпилечного (б) соединений.
4.8.

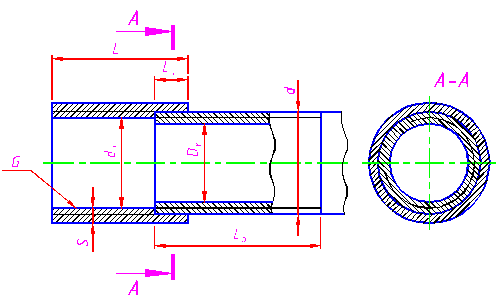

Упрощённое изображение трубного соединения.
Трубное соединение состоит из трубы и муфты. Необходимые данные для вычерчивания трубного соединения приведены в таблице 4.1.
Дано: обозначение резьбы или диаметр условного прохода в дюймах Dy.
Вычертить: упрощённое трубное соединение деталей.
рис. 4.8
| Таблица 4.1 | |||||||
| Обозначение резьбы | Условный проход Dy, мм. | d1 мм. | d мм. | S мм. | L1 мм. | L0 мм. | L мм. |
| G ½ | 18,63 | 20,95 | 4,2 | ||||
| G ¾ | 24,12 | 26,44 | 4,2 | 10,5 | |||
| G 1 | 30,29 | 33,25 | 4,8 | ||||
| G 1¼ | 38,95 | 41,91 | 4,8 | ||||
| G 1½ | 44,84 | 47,80 | 4,8 | ||||
| G 1¾ | 50,80 | 53,80 | 5,4 | ||||
| G 2 | 56,66 | 59,62 | 5,4 |
Литература

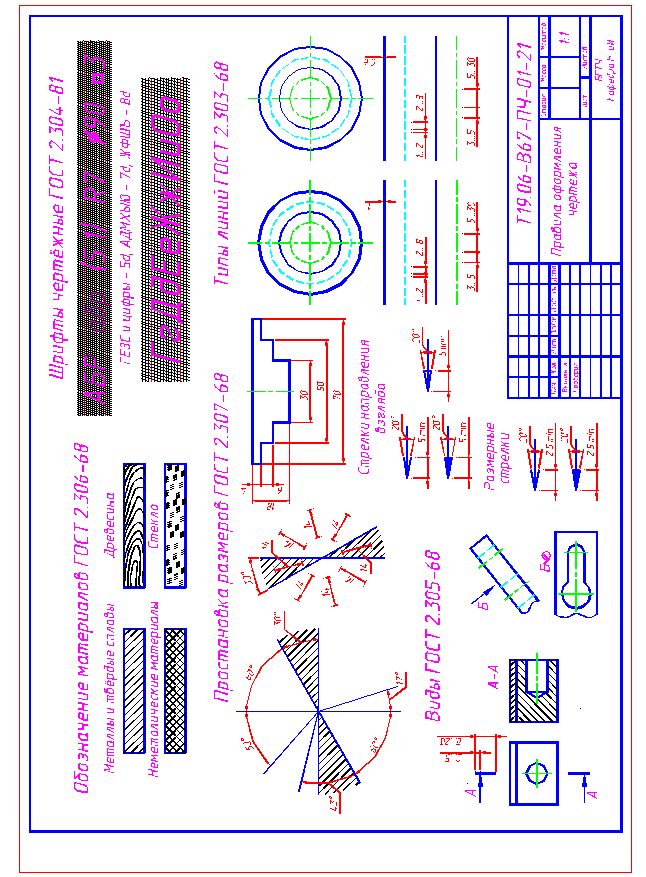

1. ГОСТы ЕСКД. Общие правила оформления чертежей: (Сборник). – М.: Изд-во стандартов, 1984 – 232 с.
2. Справочник по машиностроительному черчению. Федоренко В. А., Шошин А. И. М.: Машиностроение, 1983 – 416 с.
3. Фролов С. А. и др. Машиностроительное черчение. – М.: Машиностроение, 1981 – 304 с.
|
|
|
4. Строительное черчение / Под ред. Будасова Б. М. – М.: Стройиздат, 1990 – 494 с.
5. Короев Ю. И. Строительное черчение и рисование. – М.: Высшая школа, 1983 – 287 с.
6. Новичихина Л. И. Справочник по техническому черчению. – М.: Высшая школа, 1976 – 240 с.
