Решение. Площадь поверхности металлических стенок камеры будет

Площадь поверхности металлических стенок камеры будет:

А_мет = 2π·26²/4 + 26-25==3100 см² ==0,31 м².

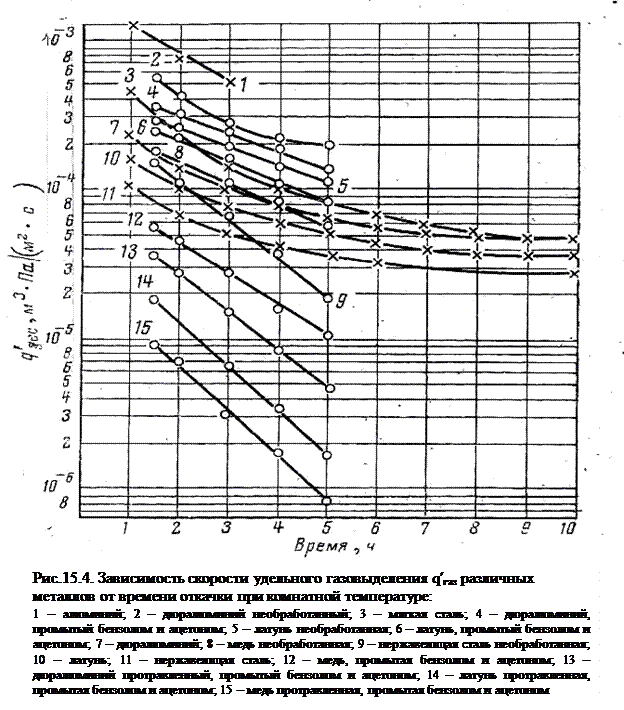

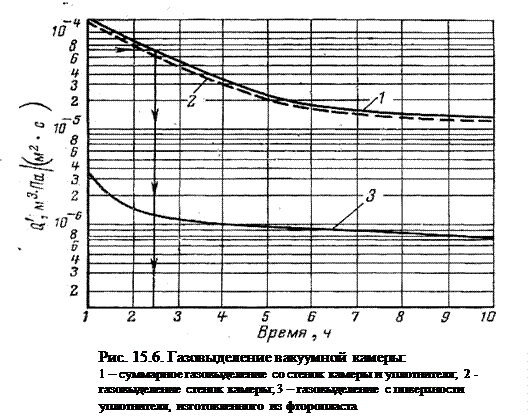

Умножив соответствующие ординаты кривой рис. 15.4 на 0,31 м³ и кривой рис. 15.5 на 0,005 м², получим кривые скорости газовыде­ления в камере (кривые 2и 3на рис. 15.6). Сложим ординаты по­лученных кривых и построим кривую 1скорости суммарного газо­выделения.

Поток газов, удаляемых вакуумной системой при давлении p₁ = 6,65·10^-3 Па, равен:

Q′ = p₁S_o = 6, 65·10^-3 ·10^-2 = 6,65·10 ^-5 м³ ·Па/с.

Теперь через точку Q' = 6,65·10^{-5 м3} ·Па/с на оси ординат про­ведем горизонталь до пересечения с кривой 1 скорости суммарного газовыделения. В результате получим, что давление р₁ = 6,65·10^-3 Па будет достигнуто примерно через 2,4 ч.
