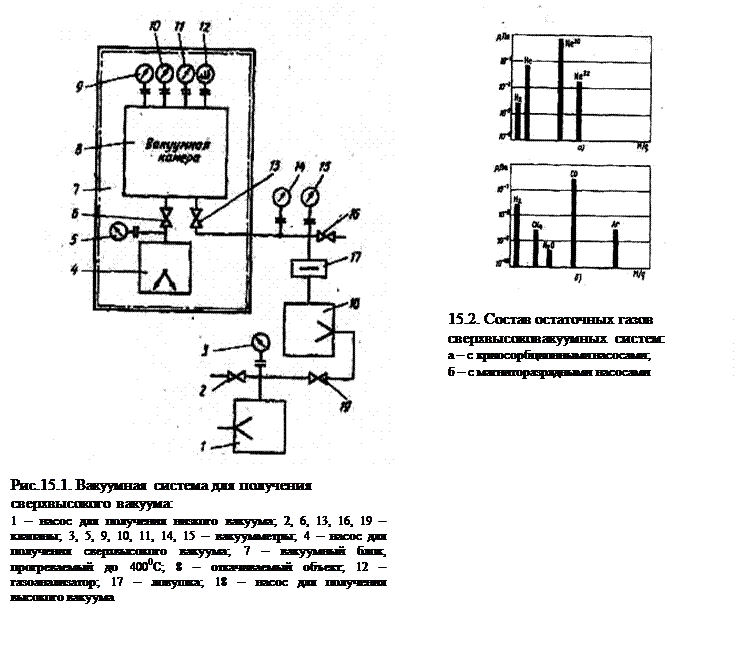

Такая система ( рис.15.1 ) содержит прогреваемый вакуумный блок 7. Прогрев до 400°С уменьшает газовыделение всех элементов вакуумной системы, непосредственно подключаемых к насосу 4. Состав остаточных, газов сверхвысоковакуумных систем показан на рис. 15.2. Основные характеристики сверхвысоковакуумных насосов приведены в табл. 15.1.
Таблица 15. 1
Основные характеристики сверхвысоковакуумных насосов
Типы насосов | Обозначение | Предельное давление, Па | Быстрота действия, м3/с |
Пароструйные с ловушкой | ПН | 10-8 | 5·10-3…0,5 |
Магниторазрядные | НМД | 5·10-8 | 6·10-3…1,2 |
Криоконденсационные | КН | 10-11 | 0,5…40 |
Камера снабжена несколькими вакуумметрами 9, 10, 11, обеспечивающими измерение давления от атмосферного до сверхвысокого вакуума. Вакуумметр 5 контролирует работоспособность насоса 4. Высоковакуумная часть системы собирается на двух насосах: 18 и 1. В качестве высоковакуумного насоса 18 можно использовать пароструйный насос с ловушкой 17, турбомолекулярный или криоадсорбционный насос без ловушки. Клапан 16 служит для подключения течеискателя к вакуумной системе, а вакуумметры 14 и 15 – для измерения давления в области среднего и высокого вакуума. В качестве низковакуумного насоса 1 чаще всего используется вращательный насос. Схема высоковакуумной откачки максимально упрощена, так как используется только в нестационарном режиме при запуске установки.
|
|
В тех случаях, когда требуется повышенная надежность системы по предотвращению попадания паров рабочей жидкости в вакуумную камеру, в качестве предварительной системы откачки используются агрегаты с криоадсорбционными насосами.

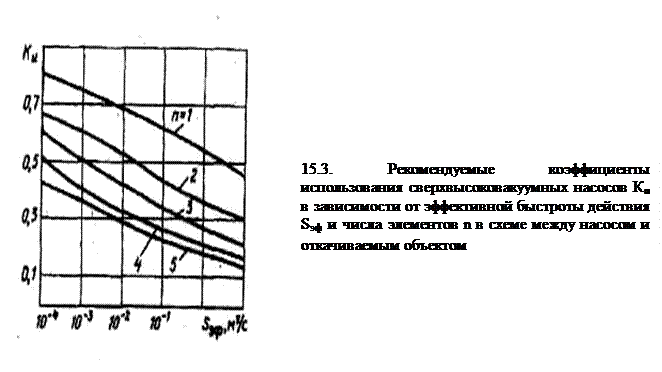

Оптимальные значения коэффициентов использования сверхвысоковакуумных насосов в зависимости от их быстроты действия в откачиваемом объекте и числа элементов в схеме между насосом и откачиваемым объектом приведены на рис. 15.3.
Состав атмосферного воздуха приведен в таблице 15.2.
Таблица15.2
Состав атмосферного воздуха
Газ | Содержание газа в воздухе % | Парциальное давление газа, Па |
Азот | 78,09 | 7,9·104 |
Кислород | 20,95 | 2,1·104 |
Аргон | 0,93 | 9,4·102 |
Криптон | 1,1·10-4 | 1,1·10-1 |
Неон | 18·10-4 | 1,83 |
Гелий | 5,3·10-4 | 5,4·10-1 |
Водород | 0,5·10-4 | 5,1·10-2 |
Неконденсируемые газы (суммарно при 20К) | 2,38·10-3 | 2,42 |
