Тиристоры

Тиристор — полупроводниковый прибор, выполненный на основе монокристалла полупроводника с четырёхслойной структурой р-n-p-n -типа, обладающий в прямом направлении двумя устойчивыми состояниями — состоянием низкой проводимости (тиристор заперт) и состоянием высокой проводимости (тиристор открыт), то есть является запоминающим устройством. В обратном направлении тиристор обладает только запирающими свойствами. Т.е тиристор — это своего рода ключ, который управляет мощной силовой частью при подаче слабых управляющих импульсов. Перевод тиристора из закрытого состояния в открытое в электрической цепи осуществляется внешним воздействием на прибор: либо воздействие напряжением (током), либо светом (фототиристор). Тиристор имеет нелинейную разрывную вольтамперную характеристику (ВАХ).

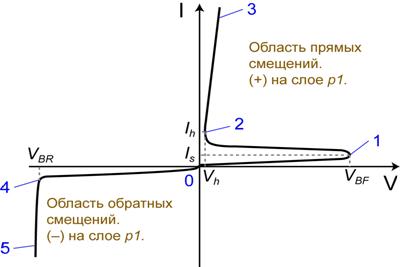

Участки:

- Между точками 0 и 1 – высокое сопротивление прибора – прямое запирание.

- В точке 1 происходит включение тиристора.

- Между точками 1 и 2 – отрицательное дифференциальное сопротивление.

- Участок между точками 2 и 3 соответствует открытому состоянию (прямой проводимости).

- В точке 2 через прибор протекает минимальный удерживающий ток I_h.

- Участок между 0 и 4 описывает режим обратного запирания прибора.

- Участок между 4 и 5 — режим обратного пробоя.

По типу нелинейности ВАХ тиристор относят к S-приборам.

В зависимости от числа выводов тиристоры делятся на диодные, триодные и тетродные. Тиристор, имеющий два вывода, называется динистором (диодным тиристором). Тиристоры, имеющие три и четыре вывода, называются триодными или тетродными. Помимо четырёхслойных структур некоторые виды тиристоров имеют большее число полупроводниковых областей. К таким приборам относится симметричный тиристор (симистор), который может включаться при различных полярностях приложенного напряжения.
