Принадлежности и инструмент сварщика

Сварочный пост - рабочее место сварщика, оборудованное всем необходимым для выполнения сварочных работ. Сварочный пост укомплектован источником питания, электрическими проводами, электрододержателем, защитным щитком и сборочно-сварочными приспособлениями.

Для зажатия электрода и подвода к нему сварочного тока служит электрододержатель. Более совершенными являются электрододержатели с пружинами (рис.13). Применяют также винтовые, пластинчатые, вилочные и другие типы. Электрододержатели выпускают, в зависимости от силы сварочного тока, трех типов. 1-го типа для тока 125 А, 2-го типа для тока 125-315 А и 3-го типа для тока 315-500 А. Все типы электрододержателей должны выдерживать без ремонта 8000 зажимов электродов. Время смены электрода не должно превышать 4с.

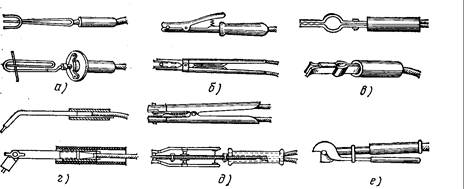

Рис.13.Конструктивные схемы электрододержателей для ручной дуговой сварки: а - вилочные; б - пружинные; в - зажимные; г - безогарковые; д - двухэлектродные; е - со стопорным кольцом;

Щитки предназначены для защиты лица от лучей, брызг металла и шлака изготавливают из легких и несгораемых материалов (спецпластмасс).

Защитные стекла (светофильтры) служат для защиты глаз от лучей дуги. Предусмотрено 13 классов светофильтров для сварки при различных токах. Номер светофильтра подбирают в зависимости от тока, состава свариваемого металла, вида дуговой сварки и т.д. К примеру, сварка покрытыми электродами при токе 100 А выполняется со светофильтром С5, при токе 200 А - С6 и т.д.

Размеры светофильтров 52 ´ 102 мм. Светофильтр вставляют в рамку щитка и снаружи защищают от брызг оконным стеклом, которое заменяют по мере загрязнения.

Кабели и сварочные провода служат для подвода тока от источника питания к электрододержателю и изделию. Сечение проводов выбирают по установленным нормативам для электротехнических установок 5 - 2 А/мм² при токах 100 - 300 А.

Инструмент сварщика: стальная щетка - для зачистки кромок перед сваркой и удаления с поверхности швов остатков шлака, молоток - шлакоотделитель для удаления шлаковой корки, зубило, угольник и др.
