Автоматическое проектирование на примере простого ТП

Деталь состоит из следующих элементов (ТЭ):

1. нр_Цилиндрическая_заготовка
2. нр_ Цилиндрическая_пр1
3. нр_ Цилиндрическая_пр2
4. нр_ Цилиндрическая_лв1
5. нр_Торцевая_пр1
6. нр_Торцевая_лв1
7. нр_Закалка1

Для проверки автоматического проектирования сделаем нр_ Цилиндрическая_пр2 по квалитету - h9, а нр_ Цилиндрическая_пр1 по квалитету – h7.

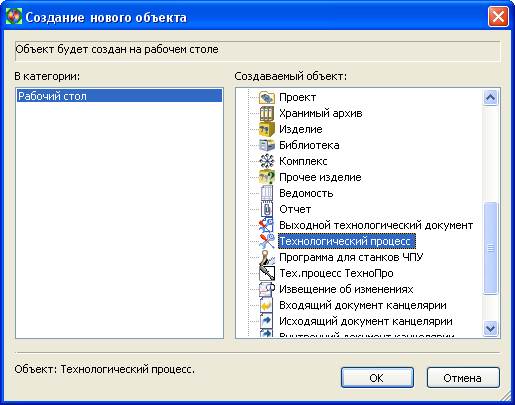

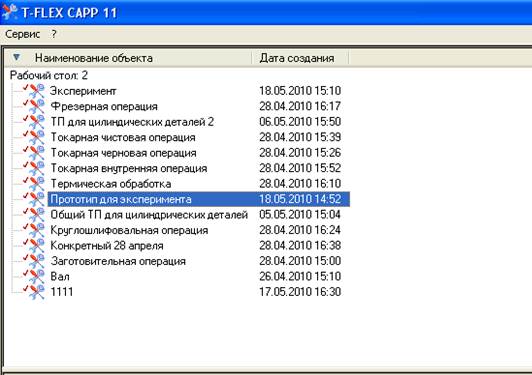

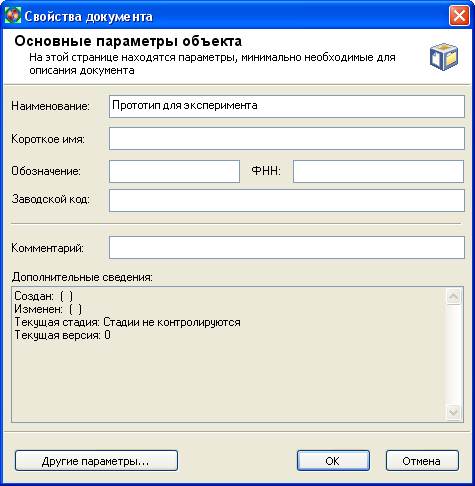

Создадим прототип для эксперимента:

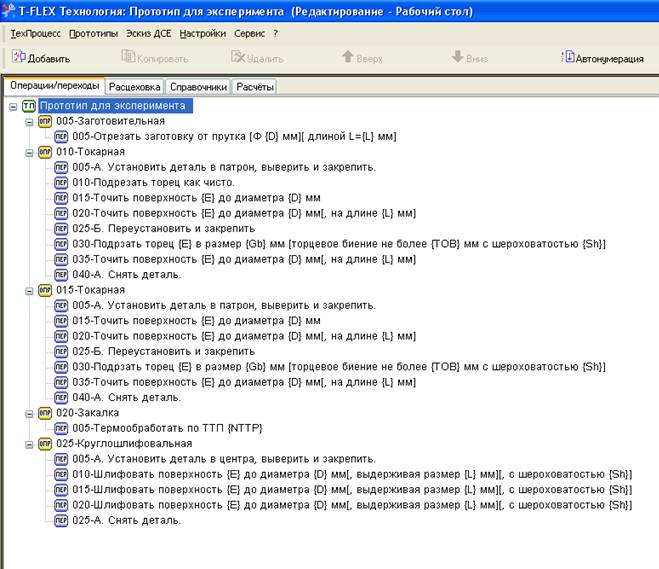

005 Заготовительная – переход с двумя переменными: D, L.

010 Токарная:

переход 010 – переход без переменных

переход 015 – переход с одной переменной D

переходы 15, 20, 30, 35 с переменными

015 Токарная – аналогична Токарной 010 за исключением перехода по подрезке правого торца (чистовая обработка).

020 Закалка – переход с переменной NTTP (номер типового технологического процесса).

025 Круглошлифовальная – переходы 10, 15, 20 с переменными. ОБЯЗАТЕЛЬНО ПРОВЕРИТЬ СВЯЗЬ С ШАБЛОНОМ!
