Ориентировка оптической индикатрисы в кристаллах различных сингоний

Под ориентировкой оптической индикатрисы понимается взаимное положение осей индикатрисы и кристаллографических осей. Ориентировка индикатрисы в кристаллах различных сингоний различна и поэтому является одной из важнейших констант минерала.

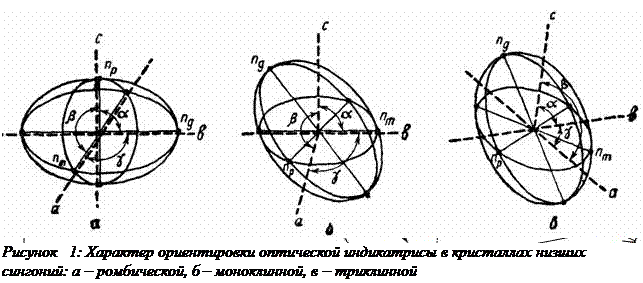

Ориентировка индикатрисы кристаллов низших сингоний зависит от симметрии кристалла. В кристаллах ромбической сингоний кристаллографические оси а, b, с взаимно перпендикулярны, α = β = γ = 90°. Главные оси индикатрисы ng, nm, np совпадают с кристаллографическими осями (рисунок 8,а); взаимное расположение осей индикатрисы и кристаллографических осей индивидуально для каждого минерала и является его константой. В кристаллах моноклинной сингонии углы между кристаллографическими осями α = γ = 90° ≠ β. Вторая кристаллографическая ось b перпендикулярна к плоскости, в которой лежат оси а и с. Одна из осей индикатрисы (чаще nm) совпадает с осью b; две другие образуют с кристаллографическими осями а и с некоторые углы (рисунок 8,б). Для каждого моноклинного минерала характерно наименование оси индикатрисы, совпадающей с осью b, и величины углов между осью с и осями ng или np.

В кристаллах триклинной сингонии все углы между кристал­лографическими осями не равны между собой α ≠ β ≠ γ ≠ 90°. Оси симметрии отсутствуют. Все направления единичны. Ни одна из осей индикатрисы в общем случае не совпадает с кристаллографическими осями (рисунок 8,в). Величины углов между кристалло­графическими осями и ближайшими к ним осями индикатрисы являются индивидуальной особенностью каждого минерала три­клинной сингонии.
