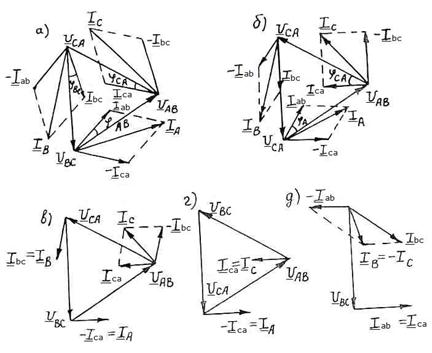

рис.8.12.
Равномерная нагрузка фаз генератора.
При симметричной системе ЭДС генератора и равномерной нагрузке фаз (
) действующие значения сил тока в фазах равны между собой, поэтому линейные токи в фазах равны между собой с фазными токами соотношением
.
Векторная диаграмма напряжений и сил тока для этого случая на рис.8.12,а.
Неравномерная нагрузка фаз генератора.
При симметричной системе ЭДС генератора и неравномерной нагрузке фаз (
) действующие значения сил тока в фазах пропорциональны их проводимостям в соответствии с выражением (8.17).
Векторная диаграмма напряжений и тока для этого случая приведена на рис.8.12,б.
Обрыв одной фазы приёмника.
При обрыве одной фазы приёмника сила тока в ней будет равна нулю. Силы тока двух других фаз не изменятся, также как и фазные напряжения. В линейном проводе, не связанном с оборванной фазой, сила тока не изменится. Линейные токи двух фаз станут равными фазным. В случае обрыва фазы (
) получим:
;
;
Векторная диаграмма напряжений и тока для этого случая приведена на рис.8.12,в.
|
|
|
Обрыв двух фаз приёмника.
При обрыве двух фаз приёмника сила тока в них будет равна нулю. Сила тока в неповреждённой фазе не изменится. Сила тока в линейном проводе, подходящем к оборванным фазам, будет равна нулю, а величины тока в других линейных проводах будут равны фазным. Так, например, при обрыве фаз
и
(
) получим:
;
;
Векторная диаграмма напряжений и сил токов в этом случае приведена на рис.8.12,г.
Обрыв линейного провода.
При обрыве одного линейного провода трехфазная система превращается в однофазную. Напряжение и сила тока в фазе, связанной с оборванным линейным проводом, равны нулю. Две другие фазы оказываются соединёнными последовательно и подключенными параллельно к первой фазе. Так, например, при обрыве линейного провода А фазы и , включённые последовательно, оказываются подключенными параллельно к фазе ВС, напряжение которой равно
.
Векторная диаграмма напряжений и токов для этого случая показана на рис.8.12,д.
Выводы
1. Постоянство мгновенных значений мощности создаёт благоприятные условия для работы генераторов и двигателей с точки зрения их механической нагрузки, так как отсутствуют пульсации вращающего момента.
2. Передача энергии на дальние расстояния трехфазным током экономически более выгодна, чем переменным током с иным числом.
3. Элементы системы – трехфазный АД и трехфазный трансформатор – весьма просты в производстве, экономичны и надёжны в работе.
