1. Изучить электрические схемы (рисунки 12.1–12.4).
2. Изучить оборудование стенда и подключить к источнику питания.
3. Посредством блока переключателей соответствующих гнезд и штекеров произвести выбор искомого КП, по сигнальным лампам объектов ТУ-ТС убедиться, что выбор КП проведен правильно.
4. Нажатием на крайнюю кнопку (слева) выполняется команда «выключить», что сопровождается возбуждением включающей катушки реле с механической фиксацией, включением электромагнитного пускателя и свечением соответствующего светофора.
5. Нажатием на крайние (правые) кнопки изменить состояние другого электромагнитного пускателя.
6. Нажатием на кнопки 3–6 последовательно выводятся значение контролируемых параметров на миллиамперметр 0–5 мА. Посредством переменных резисторов в блоке измерительных преобразователей моделируется изменение выходных величин последних.

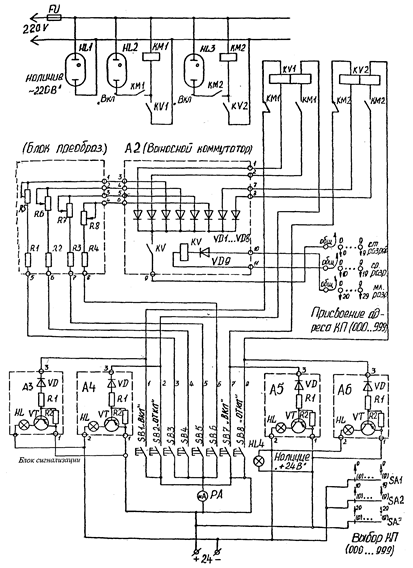

Рисунок 12.5 – Принципиальная электрическая схема учебного стенда
«Система телемеханики»
7. Переместить штекеры в соседние гнезда. Убедиться, что КП присвоен новый номер.
8. На основании рисунка 12.1–12.4 составить принципиальную схему СТМ по вариантам, заданным преподавателем.
9. Составить отчет, где отразить результаты работы по п. 8.
10. Ответить на контрольные вопросы.
