Плавучие средства навигационного оборудования

Рис. 4. Плавучий маяк

К плавучим средствам навигационного оборудования относятся плавучие маяки, буи, бакены и вехи. Плавучие средства навигационного оборудования ограждают участок водной поверхности, который представляет опасность для плавания судов, или указывают направление фарватера в районах, где можно плавать лишь по определенным путям.

Плавучий маяк — судно, оборудованное маячной аппаратурой и установленное на якорях в точно обозначенном на карте месте (рис. 4). Плавучий маяк служит подходным ориентиром к порту, заливу,

бухте и т. д. и на нем часто размещается лоцманская вахта. Судно имеет отличительную окраску, а на его бортах наносится название маяка.

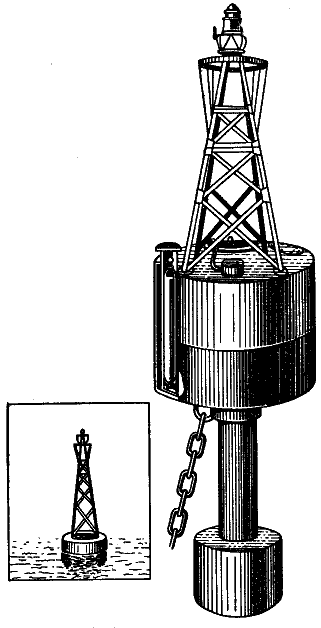

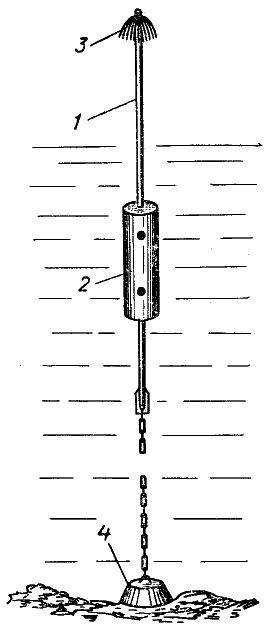

Рис. 5. Буй освещаемый	Рис. 6 Веха: 1 — деревянный шест; 2 — буек; 3 — топовая фигура; 4 — якорь

На морских навигационных картах плавучий маяк обозначается знаком, похожим на кораблик с мачтой посередине. Рядом с его обозначением и названием на карте дается полная характеристика огня. Из плавучих средств навигационного оборудования он является наиболее надежным. Если плавучий маяк по каким-либо причинам не находится на своем штатном месте, то на нем поднимают установленные сигналы: днем два черных шара, один в носовой, другой в кормовой части судна, ночью — два красных огня, расположенных по одному в носовой и кормовой частях судна. Днем вместо черных шаров могут быть подняты два красных флага.

Буй (рис. 5) — полый металлический корпус шарообразной, конусообразной или цилиндрической формы с укрепленной на нем ажурной надстройкой, в которой находится световая аппаратура. К нижней части металлического корпуса прикреплено якорное устройство. Характер и цвет огней устанавливается в зависимости от назначения буя. Для предупреждения судоводителя во время плохой видимости о близкой навигационной опасности буи снабжаются средствами туманной сигнализации — колоколами, свистками или гудками. На боковых сторонах буя отличительной краской наносится его порядковый номер.

Бакен — плавучий предостерегательный знак цилиндрической, конической или другой формы, устанавливаемый на якоре для ограждения опасностей или фарватеров. Для того чтобы отличить один бакен от другого, они окрашиваются в различные цвета.

Веха (рис. 6) — вертикально стоящий на якоре деревянный шест с топовой фигурой. Веха поддерживается на плаву специальным закрепленным на ней буйком. Вехи имеют различную окраску и форму фигур, что позволяет мореплавателю определить безопасную сторону прохода судна.
