Результатами статического расчёта схемы являются перемещения узлов схемы и усилия (напряжения) в сечениях элементов.
Построение эпюр и мозаики перемещений рассмотрим на примере 4-го загружения. На панели инструментов «Загружения»
измените номер загружения на 4 и щелкните по кнопке
. В левом верхнем углу рабочей области появилось наименование загружения (Ветровая).
С помощью кнопки
панели инструментов вызовите в нижнюю часть экрана меню «Усилия (напряжения)». Для построения эпюры изгибающих моментов MY нажмите кнопку
меню «Усилия (напряжения)» (Усилия / Эпюры / Эпюры изгибающих моментов(MY)).
В левом нижнем углу рабочей области показаны минимальное и максимальное значения усилий, а в левом верхнем углу – наименование эпюры и единицы измерения.

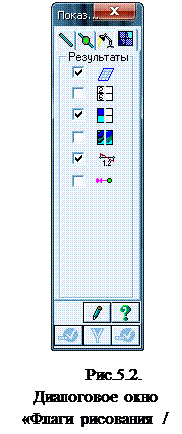

Для отображения величин усилий на эпюре нажмите кнопку
(Опции / Флаги рисования), выберите закладку «Результаты» и поставьте «птичку» в окошке «Значения на эпюрах». Щелкните по кнопке «Перерисовать»
(рис.5.2).

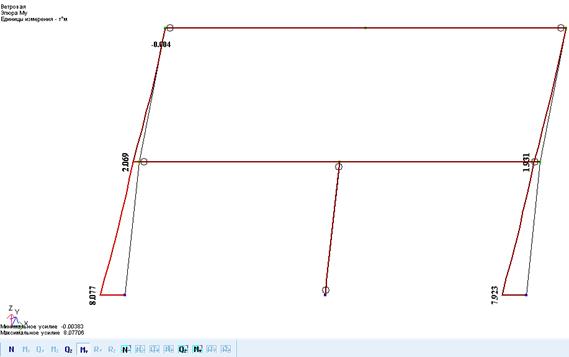

В результате на расчетной схеме показаны эпюры изгибающих моментов (MY) со значениями в характерных точках (рис. 5.3).
Рис.5.3. Эпюры изгибающих моментов MY
Для построения эпюры поперечных сил (Qz) нажмите кнопку
меню «Усилия (напряжения)» (Усилия / Эпюры / Эпюры поперечных сил (Qz)).
Для построения эпюры продольных сил (N) нажмите кнопку
меню «Усилия (напряжения)» (Усилия / Эпюры / Эпюры продольных сил (N)).
