Результаты расчета

ПК ЛИРА предоставляет пользователю достаточный набор функций для оценки достоверности напряженно–деформированного состояния схемы в каждом загружении или по комбинациям загружений, для получения цифровой информации по каждому узлу и элементу.

Запустите задачу «Статический расчет рамы» с помощью кнопки на панели инструментов (Режим / Выполнить расчет).

После расчета задачи, переход в режим результатов расчета осуществляется с помощью кнопки на панели инструментов (Режим / Результаты расчета). Возврат в режим создания расчетной схемы осуществляется с помощью кнопки на панели инструментов (Режим / Расчетная схема).

5.1. Выбор режима просмотра результатов

В режиме просмотра результатов расчета по умолчанию расчетная схема отображается с учетом перемещений узлов (рис.5.1).

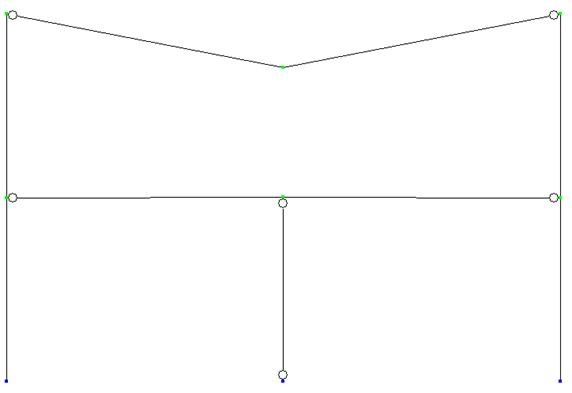

Рис. 5.1. Расчетная схема с учетом перемещений узлов

Для отображения схемы без учета перемещений узлов используйте кнопку на панели инструментов (Схема / Исходная схема).

Для одновременного отображения исходной и деформированной схем воспользуйтесь кнопкой на панели инструментов (Схема / Исходная + деформированная).

Заметим, что на деформированной схеме деформации (в данном случае прогиб) показаны не в масштабе. Так как их величина как правило значительно меньше геометрических размеров расчетной схемы, деформации показаны условно.
