Физическая реализация радиомодемов

Типичная станция пакетной связи включает в себя компьютер (обычно портативный типа notebook), собственно радиомодем (TNC), приемопередатчик (радиостанция) УКВ или КВ-диапазона (рис. 4.45).

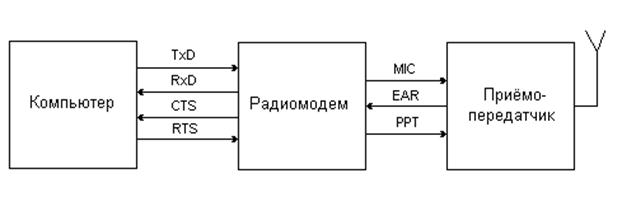

Рис. 4.45. Состав станции пакетной связи

Компьютер взаимодействует с радиомодемом посредством одного из известных интерфейсов DTE—DCE. Практически всегда применяется последовательный интерфейс RS-232. Передаваемые из компьютера в радиомодем данные могут быть либо командой, либо информацией, предназначенной для передачи по радиоканалу. В первом случае команда декодируется и исполняется, во втором — формируется кадр в соответствии с протоколом АХ.25. Перед непосредственной передачей кадра последовательность его битов кодируется линейным кодом без возврата к нулю NRZ-I (Non Return to Zeroln-verted). Согласно правила кодирования NRZ-I перепад физического уровня сигнала происходит в случае, когда в исходной последовательности данных встречается нуль. Временная диаграмма, поясняющая процесс кодирования кодом NRZ-I приведена на рис. 4.46. Пакетный радиомодем представляет собой совокупность двух устройств: собственно модема и собственно контроллера TNC. Контроллер и модем связаны между собой четырьмя линиями: TxD — для передачи кадров в коде NRZ-I, RxD — для приема кадров от модема та еже в коде NRZ-I, РТТ — для подачи сигнала включения модулятора и DCD — для подачи сигнала занятости канала с модема к контроллеру. Обычно модем и пакетный контроллер конструктивно выполняются в одном корпусе. Это и является причиной того, что пакетные радиомодемы называют контроллерами TNC.

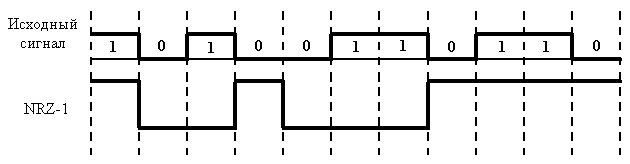

Рис. 4.46. Процесс кодирования кодом NRZ-1

Перед передачей кадра контроллер включает модем с помощью сигнала по линии РТТ, а по линии TxD посылает кадр в коде NRZ-I. Модем модулирует получаемую последовательность в соответствии с принятым способом модуляции. Промодулированный сигнал с выхода модулятора поступает на микрофонный вход М1С передатчика.

При приеме кадров модулированная последовательностью импульсов несущая поступает с выхода EAR приемника радиостанции на вход демодулятора. С демодулятора принятый кадр в виде последовательности импульсов в коде NRZ-I поступает в контроллер пакетного радиомодема.

Одновременно с появлением в канале сигнала в модеме срабатывает специальный детектор, вырабатывающий на своем выходе сигнал занятости канала. Сигнал PIT, помимо включение модулятора, также выполняет функцию переключения мощности передачи. Обычно она реализуется посредством транзисторного ключа, который переключает приемопередатчик с режима приема в режим передачи.

В пакетной радиосвязи на базе типовых радиостанций применяются два способа модуляции для коротких и ультракоротких волн. На KB используется однополосная модуляция для формирования канала тональной частоты в радиоканале. Для передачи данных применяется частотная модуляция поднесущей в полосе частот телефонного канала 0,3 до 3,4 кГц. Значение частоты поднесущей может быть различной, а разнос частот всегда равен 200 Гц.

В таком режиме обеспечивается скорость передачи, равная 300 бит/с. В Европе обычно используется частота 1850 Гц для передачи "О" и 1650 Гц для "1".

В УКВ диапазоне чаще работают на скорости 1200 бит/с при использовании частотной модуляции с разносом поднесущих частот 1000 Гц. Принято, что "О" соответствует частота 1200 Гц, а "1" - 2200 Гц. Реже в диапазоне УКВ применяют относительную фазовую модуляцию (ОФМ). В этом случае достигаются скорости передачи 2400, 4800, а иногда 9600 и 19200 бит/с.

В качестве примера в табл. 4.10. приведены сравнительные характеристики некоторых промышленно выпускаемых пакетных радиомодемов.

Таблица 4.10. Сравнительные характеристики пакетных радиомодемов
