Классификация дробильных машин
• а - щековая; б - конусная; в - валковая; г - молотковая; д - роторная
• Щековые дробилки обычно применяют для крупного и среднего дробления прочных горных пород. Дробление осуществляется в камере дробления, имеющей форму клина и образованной двумя щеками. Одна из них является подвижной, а другая - неподвижной, и такое взаимное расположение щек наиболее распространено. В то же время применяют щековые дробилки, в которых обе щеки совершают движение. Встречное движение щек осуществляется различными механизмами, что послужило основанием для разделения дробилок на
две группы:
дробилки с простым движением (качанием) подвижной щеки
дробилки со сложным движением щеки

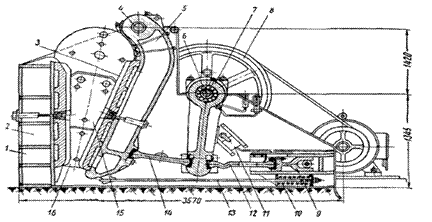

Д робилка с простым движением (качанием) подвижной щеки
• 1 – станина;2 – неподвижная дробящая плита;3 – подвижная дробящая плита; 4 – ось;5 – качающаяся щека; 6 – эксцентриковый вал; 7 – шатун; 8 – маховик;9 – регулирующий механизм;10 – пружина;11 – концевой выключатель;12, 14 – распорные плиты;13 – тяга;15, 16 – плиты футеровочные.
