жидкостный ракетный двигатель
ТДУ-1 [63]
Тормозная двигательная установка ТДУ-1 разработана в 1959 г. как управляющий двигатель КК "Восток", "Восход", "Зенит" для обеспечения тормозного импульса при их спуске с околоземной орбиты. ТДУ-1 содержит однокамерный ЖРД с насосной подачей самовоспламеняющегося топлива (компоненты топлива - азотная кислота и горючее на основе аминов).
Камера ЖРД установлена неподвижно вдоль оси торовых топливных баков. Отработанный газ турбины ТНА истекает через неподвижные рулевые сопла. Для наддува баков и управления агрегатами автоматики ДУ используется сжатый азот, хранящийся в сферических баллонах. Начальное поступление топлива в ЖРД без газовых включений обеспечивается установленными в баках эластичными разделителями, работающими только при запуске ЖРД (в дальнейшем газ наддува воздействует на топливо непосредственно, минуя разделители). Нормальное воспламенение топлива достигается созданием в камере сгорания избыточного давления. С этой целью она изолирована от окружающей среды
|
|

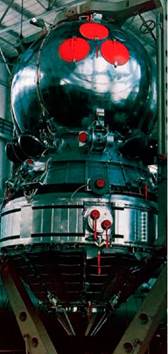

Космический корабль "Восход" [60] |
тонкой металлической заглушкой с предохранительным клапаном, впаянной в сопла, и при запуске надду- вается азотом. С началом работы ЖРД заглушка выбрасывается продуктами сгорания топлива. Пуск ДУ может осуществляться как автоматически (по команде с Земли), так и вручную.
Рп = 1,614 тс (15,83 кН) 1п = 266 с

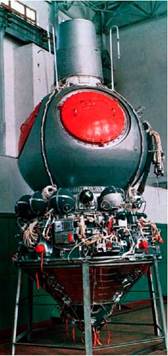

Космический корабль "Зенит" [60] |
t = 45 c рк = 5,59 МПа Km = 3,07 Мдв. = 98 кг Эдв. = 900 мм Ьдв. = 1100 мм
