| ' - "НЕВСКИЙ ЗАВОД |
Приводная паровая турбина предназначена для привода осевого компрессора К-3750-1.
Режим 1, номинальный
конденсационный:
Номинальная мощность 15,8 МВт
Номинальные значения начальных
параметров пара:
Абсолютное давление 3,43 МПа
Температура 708 К
Допускаемые пределы изменения частоты вращения ротора 3900...5400 об./мин.
Номинальная температура питательной воды после регенеративного подогрева (пред. откл. ±10°) 433 К Расчетное значение абсолютного давления пара за турбиной 6,38 кПа Расчетное значение температуры охлаждающей воды 298 К Удельный расход теплоты 12181 кДж/кВт.ч
Габаритные размеры 5010 х 3650 х 2445 мм
Масса турбины без конденсатора, эжекторов, сборочных единиц регулирования, запасных частей и комплектующего оборудования 35,3 т
Режим № 2, теплофикационный: Номинальная мощность 10,8 МВт Номинальные значения начальных параметров пара: Абсолютное давление 3,43 МПа Температура 708 К
Допускаемые пределы изменения частоты вращения ротора 3900...5400 об./мин.

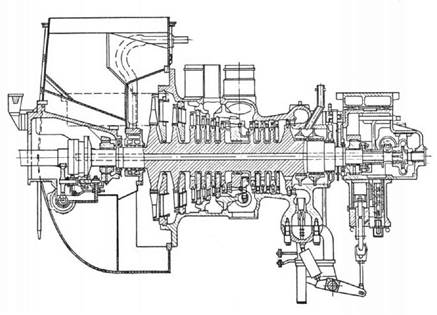

Конструктивная схема П-16-3,4/0,8-1 [39]
|
Номинальное давление пара регулируемого отбора 0,78 МПа Массовый расход пара в регулируемый отбор 26,3 кг/с Номинальная температура питательной воды после регенеративного подогрева (пред. откл. ±10°) 433 К Расчетное значение абсолютного давления пара за турбиной 3,34 кПа Расчетное значение температуры охлаждающей воды 293 К Удельный расход пара 10,97 кг/кВт.ч
Режим № 3, экономичный
конденсационный:
Номинальная мощность 11,65 МВт
Номинальные значения начальных
параметров пара:
Абсолютное давление 3,43 Бар
Температура 708 К
Допускаемые пределы изменения частоты вращения ротора 3900...5400 об./мин.
Номинальная температура питательной воды после регенеративного подогрева (пред. откл. ±10°) 427 К Расчетное значение абсолютного давления пара за турбиной 5,89 кПа Расчетное значение температуры охлаждающей воды 298 К Давление пара регулируемого отбора может изменяться в пределах 0,591,08 МПа
Габаритные размеры 5010 х 3650 х 2445 м
П-16-3,4/0,8
