Проектировочный расчет. Расчет ременных передач проводится в два этапа: первый – проектный расчет с целью определения геометрических параметров передачи; второй – проверочный расчет

РЕМЕННЫЕ ПЕРЕДАЧИ

Расчет ременных передач проводится в два этапа: первый – проектный расчет с целью определения геометрических параметров передачи; второй – проверочный расчет ремней на прочность.

ПРОЧНОСТНОЙ РАСЧЕТ

КЛИНОРЕМЕННЫХ ПЕРЕДАЧ

Проектировочный расчет

Исходные данные::

Р_дв, кВт; n_дв, мин‾¹; и = u_оп; Т_дв, Н·м

(см. табл. 1.4.5).

Условия работы и расположение передачи (п. 1.2).

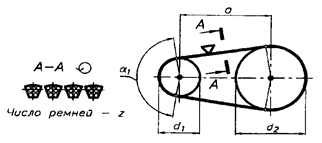

Схема и основные размеры клиноременной передачи при­ведены на рисунке 3.1.1.

Рис. 3.1.1. Схема и основные размеры клиноременной передачи

Определяются:

3.1.1. Сечение ремня.

Выбор сечения ремня произвести по номограмме (рис. 3.1.2, б, 3.1.3, б) в зависимости от мощности, передаваемой ведущим шкивом Р₁, кВт, равной номинальной мощности двигателя Р_дв, и частоты его вращения n₁, об/мин, равной но­минальной частоте вращения двигателя n_дв. При этом клино­вые ремни нормального сечения О применять только для пе­редач мощностью до 2 кВт.

Сечение ремня = f (Р _1р, n ₁),

где Р _1р = Р ₁ / с _р — расчетная передаваемая мощность, кВт; с _р — коэффициент, учитывающий динамичность нагружения пере­дачи и режим ее работы (табл. 2.1.1).

Размеры сечения (рис. 3.1.2, а, рис. 3.1.3, а, табл. 3.1.1), при этом рекомендуется выполнять расчет передачи для двух ближайших рекомендуемых сечений ремня.

а б

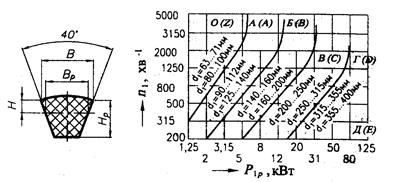

Рис. 3.1.2. Параметры поперечных сечений (а) и номограмма

их выбора (б) для клиновых ремней нормального сечения

а б

Рис. 3.1.3. Параметры поперечных сечений (а) и номограмма

их выбора (б) для клиновых ремней узкого сечения

Таблица 3.1.1
