1) Определить начальную скорость метания КО по зависимости (1):
, (1)
где Wzi - осевая составляющая скорости метания элемента облицовки, расположенного на расстояние r от оси z КЗ (рис. 15);
D - скорость детонации заряда ВВ;
- коэффициент нагрузки, определяемый
, (2)
ha - высота активной части заряда, равная ;
0 - толщина облицовки от диаметра всего заряда 0= 0,03 d;
ρвв - плотность ВВ.

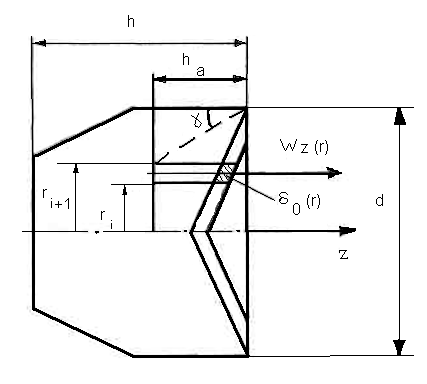

Рис.15. К расчету скорости метания низкой кумулятивной облицовки
2) Для определения глубины пробиваемого кратера элементом КО в полубесконечной преграде по формуле (4) необходимо сначала рассчитать массу i-го компактного поражающего элемента, образующегося из i-го элемента низкой конической кумулятивной облицовки (см. рис. 15) по формуле (3):
. (3)
Здесь масса кольцевого выделенного i-го элемента КО в форме усеченного конуса приравнивается к массе плоского кольца с внутренним ri и внешним ri+1 радиусами.
3) Рассчитать глубину пробития бронепреграды по зависимости (4) для каждого элемента КО:
, (4)
|
|
где - динамическая твердость, принимаемая в качестве удельной энергии вытеснения материала (для брони средней твердости = 4,0...4,4 ГПа),
- экспериментальный коэффициент, определяющий форму кратера и равный отношению его диаметра d0TB к глубине L:
= d0TB/L = 1,6...1,7.
4) В связи с объемным характером взаимодействия поражающего элемента типа «ударное ядро» с преградой конечной толщины и мощным проявлением откольных эффектов толщина пробиваемой насквозь такой преграды несколько больше, чем глубина кратера в полубесконечной преграде.
С достаточной для практики точностью зависимость для определения конечной толщины пробиваемой брони можно оценить по эмпирической формуле (5):
bi=(1 + 0,15Wz)Li, (5)
где Wz - в км/с;
b – в мм.
5) Построить график зависимости глубины бронепробития от массы i-го элемента КО bi=f(miKO).
6) Определить полную глубину внедрения поражающего элемента типа «ударное ядро» в преграду:
. (6)
7) Провести расчет бронепробития по формуле (9) для компактного поражающего элемента в целом, не разбивая его на отдельные элементы, и сравнить полученный результат с расчетом по формуле (6). Для этого необходимо использовать следующие зависимости:
- для расчета массы поражающего элемента используют предположение, что масса формируемого из облицовки малого прогиба ПЭ близка к массе самой облицовки, а последняя - к массе круглой пластины с диаметром d и толщиной 0:
; (7)
- глубина кратера от ПЭ в полубесконечной преграде находится из условия равенства кинетической энергии ПЭ энергии вытеснения материала в объеме кратера:
; (8)
- конечная толщина пробиваемой брони:
|
|
b=(1 + 0,15Wz)LПЭ, (9)
8) Сравнить полученные результаты и посчитать погрешность вычислений в %.
9) Сделать выводы по проделанной работе.
10) Для успешной защиты контрольно-курсовой работы перед преподавателем студенту необходимо подробно изучить теоретический материал данного методического указания и грамотно отвечать на поставленные вопросы.
Список используемой литературы.
1. Средства поражения и боеприпасы / под ред. Селиванова, МГТУ им. Баумана, 2009 г.
2. Балаганский И.А., Мержиевский Л.А. Действие средств поражения и боеприпасов / изд. НГТУ, 2004
3. Газета ВПК - военно-промышленный курьер №№ 38,40
4. Независимое военное обозрение №45(218), 2000г.
