Монтаж накопителей SATA

Пошаговая процедура инсталляции жесткого диска SATA немного отличается от установки дисков АТА.

1. Проверьте, имеются ли в системе неиспользуемые разъемы SATA. Несмотря на то что в современных компьютерах или системных платах есть один или два разъема SATA, в большинстве случаев придется устанавливать отдельную плату хост-адаптера SATA. Для получения инструкций по установке отдельного хост-адаптера SATA и инсталляции драйверов, обратитесь к соответствующей документации.

2. Подключите кабель данных SATA к хост-адаптеру SATA. Кабели данных могут объединяться в одной оболочке с силовым кабелем SATA. При использовании отдельного кабеля данных один разъем подключается к накопителю, а другой – к хост-адаптеру SATA (рис. 14.6).

Сигнальный разъем

Сигнальный кабель

Кабель питания

Разъем питания

Сигнальный разъем

Комбинированные разъемы сигнального и силового кабелей

Разъем питания

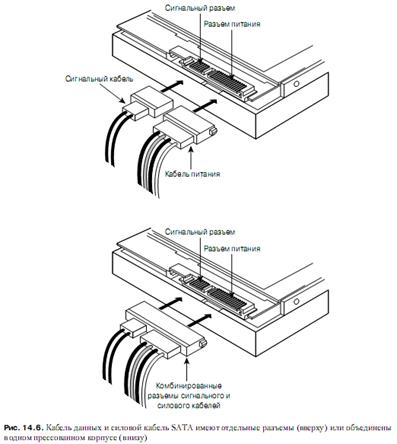

Рис. 14.6. Кабель данных и силовой кабель SATA имеют отдельные разъемы (вверху) или объединены в одном прессованном корпусе (внизу)

3. Аккуратно вставьте накопитель в отсек соответствующего размера. Как это сделать, описано в п. 4 пошаговой инструкции, посвященной установке накопителя ATA.

4. Подключите кабель данных SATA к разъему на задней панели накопителя, если, конечно, не устанавливается накопитель с уже подключенным кабелем. В этом случае подключите кабель к накопителю, а затем вставьте накопитель в отсек и закрепите его винтами.

5. Подключите к накопителю соответствующий силовой кабель. Поскольку большая часть блоков питания не имеет силовых разъемов SATA, необходимо приобрести силовой преобразователь Molex 12V-to-SATA (зачастую он поставляется вместе с накопителем). Этот преобразователь подключается с помощью стандартного 4-контактного кабеля, один конец которого соединяется с силовым разъемом Molex, а второй – с разъемом питания SATA.

Начиная с этого момента этапы установки не отличаются от аналогичных процедур для стандартных накопителей АТА.
