10 Проверка подготовки студентов к занятию по вопросам для самоконтроля в виде фронтального или программированного опроса.
11 Инструктаж по порядку выполнения эксперимента и технике безопасности.
12 Исследовать асинхронный RS-триггер на ЛЭ 2 ИЛИ-НЕ в статическом режиме. Для этого:
3.1 Установить сменную плату П2 в разъем и наложить технологическую карту II-1 (рисунок 1) на переднюю панель стенда.
3.2 Изучить принципиальную электрическую схему контроля работы RS-триггера (рисунок 1), назначение органов управления и элементов индикации. Следует помнить, что сигнал на вход S подается с помощью кнопки SB3, а на вход R – с помощью кнопки SB2. Активный высокий уровень сигнала на входах индицируется с помощью светодиодов HL1, HL2. Состояние триггера определяется с помощью светодиода HL3.
3.3 Включить питание стенда. Подавать с помощью кнопок SB2 и SB3 все возможные комбинации сигналов на входы S и R и контролировать состояние триггера. Предыдущее состояние триггера Qt устанавливать путем подачи соответствующих сигналов на входы S и R. Результаты контроля записать в таблицу 3 и сделать выводы.

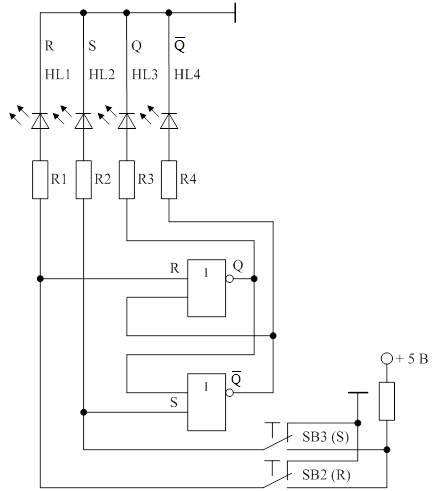

Рисунок 1 – Принципиальная электрическая схема контроля работы асинхнронного RS-триггера на ЛЭ 2 ИЛИ-НЕ (технологическая карта II-1)
Таблица 3 – Таблица состояний с результатами контроля работы асинхронного RS-триггера на ЛЭ 2 ИЛИ-НЕ
Входы | Выход | Режим работы триггера | ||
S | R | Предыдущее состояние | Следующее состояние | |
Qt | Qt+1 | |||
13 Исследовать асинхронный RS-триггер на ЛЭ 2 И-НЕ в статическом режиме. Для этого:
4.1 Наложить технологическую карту II-2 (рисунок 2) на переднюю панель стенда.
4.2 Изучить принципиальную электрическую схему контроля работы RS-триггера (рисунок 2). При этом следует помнить, что светодиодные индикаторы HL1 и HL2 индицируют активные (низкие) уровни сигналов на входах S и R. Сигнал на вход S подается с помощью кнопки SB2, а на вход R – с помощью кнопки SB3. Состояние триггера определяется с помощью светодиода HL3.
4.3 Подавать с помощью кнопок SB2 и SB3 все возможные комбинации сигналов на входы S и R и контролировать состояние триггера. Результаты контроля записать в таблицу 4. Сделать выводы (сравнить результаты контроля RS-триггеров в таблицах 3 и 4).
Рисунок 2 – Принципиальная электрическая схема контроля работы асинхронного RS-триггера на ЛЭ 2 И-НЕ (технологическая карта II-2)
Таблица 4 – Таблица состояний с результатами контроля работы асинхронного RS-триггера на ЛЭ 2 И-НЕ
Входы | Выход | Режим работы триггера | ||
S | R | Предыдущее состояние | Следующее состояние | |
Qt | Qt+1 | |||
5 Исследовать D-триггер с прямым динамическим входом синхронизации на базе интегральной микросхемы К155ТМ2 в статическом режиме. Для этого:
5.1 Наложить технологическую карту II-4 (рисунок 3) на переднюю панель стенда.
5.2 Изучить принципиальную электрическую схему контроля работы D-триггера (рисунок 3). Уровень напряжения на входе D не индицируется, а определяется положением тумблера SA1. Состояние триггера определяется с помощью светодиода HL2.

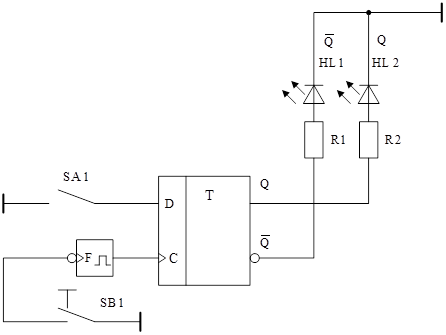

Рисунок 3 – Принципиальная электрическая схема контроля работы D‑триггера на микросхеме К155ТМ2 (технологическая карта II-4)
5.3 Подавать с помощью тумблера SA1 информационный сигнал на вход D, а также сигнал синхронизации с помощью кнопки SB1 и определять состояние триггера. Результаты контроля записать в таблицу 5 и сделать выводы.
Таблица 5 – Таблица состояний с результатами контроля работы D‑триггера
Входы | Выход | Режим работы триггера | ||
D | C | Предыдущее состояние | Следующее состояние | |
Qt | Qt+1 | |||
X | ||||
X | ||||
↑ | ||||
↑ | ||||
↑ | ||||
↑ | ||||
Примечание – Знаком «↑» обозначен положительный перепад напряжения на входе синхронизации C, а знаком «X» – произвольный уровень сигнала (0 или 1). |
14 Исследовать T-триггер на базе интегральной микросхемы К155ТМ2 в статическом режиме. Для этого:
6.1 Наложить технологическую карту II-7 (рисунок 4) на переднюю панель стенда.
Рисунок 4 – Принципиальная электрическая схема контроля работы T‑триггера на микросхеме К155ТМ2 (технологическая карта II-7)
6.2 Изучить принципиальную электрическую схему контроля работы T-триггера (рисунок 4), назначение органов управления и элементов индикации. Соединить перемычкой на плате П2 инверсный выход триггера и вход D (клеммы Y1 и X2).
6.3 Подавать на счетный вход T-триггера импульсы с помощью кнопки SB1 и контролировать состояние триггера по светодиоду HL1. Результаты контроля записать в таблицу 6 и построить временные диаграммы работы триггера (рисунок 5). Временную диаграмму на выходе Q следует построить для трех импульсов синхронизации. Сделать выводы о соотношении частоты входных и выходных импульсов.
Таблица 6 – Таблица состояний с результатами контроля работы T‑триггера
Вход | Выход | |
T | Предыдущее состояние | Следующее состояние |
Qt | Qt+1 | |
↑ | ||
↑ |

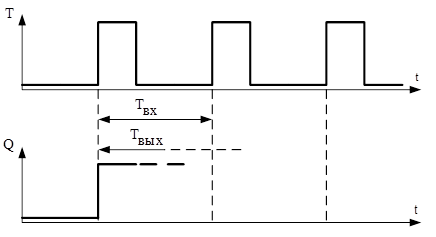

Рисунок 5 – Временные диаграммы работы T‑триггера
15 Исследовать JK-триггер на базе интегральной микросхемы К155ТВ9 в статическом режиме. Для этого:
7.1 Заменить плату П2 на плату П3.1 при выключенном питании стенда, соединить перемычкой на плате П3.1 клеммы X1 и X2. Наложить на переднюю панель стенда технологическую карту II-8 (рисунок 6).

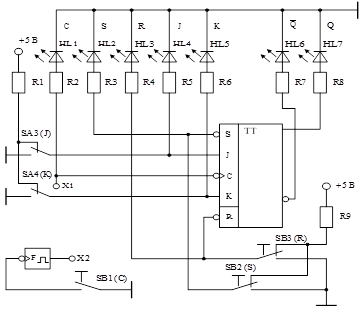

Рисунок 6 – Принципиальная электрическая схема контроля работы JK‑триггера на микросхеме К155ТВ9 (технологическая карта II-8)
7.2 Изучить схему контроля работы JK-триггера (рисунок 6), назначение органов управления и элементов индикации.
7.3 Подавать на входы JK-триггера различные комбинации сигналов в соответствии с таблицей 7 (светодиодные индикаторы HL1…HL5) и контролировать состояние триггера (светодиодные индикаторы HL6, HL7). Результаты контроля записать в таблицу 7 и сделать выводы.
16 После проверки преподавателем полученных результатов выключить питание стенда.
17 Ответить на контрольные вопросы.
18 Оформить отчет и сдать зачет.
Таблица 7 – Таблица состояний с результатами контроля работы JK‑триггера
Входы | Выход | Режим работы триггера | |||||
S | R | J | K | C | Предыд. сост. | След. сост | |
Qt | Qt+1 | ||||||
X | X | X | |||||
X | X | X | |||||
X | X | X | |||||
X | X | X | |||||
X | X | X | |||||
X | X | X | |||||
X | X | X | |||||
X | X | X | |||||
↓ | |||||||
↓ | |||||||
↓ | |||||||
↓ | |||||||
↓ | |||||||
↓ | |||||||
↓ | |||||||
↓ | |||||||
Примечание – Знаком «↓» обозначен отрицательный перепад напряжения на входе синхронизации C. |
