Автомобильные краны

Автомобильными кранами называют самоходные стреловые краны на базе двух- или трехосных серийно выпускаемых или усиленных шасси грузовых автомобилей. В строительстве их применяют при проведении погрузочно-разгрузочных работ и монтаже (' конструкций и оборудования небольших масс и размеров. В последнее время автомобильные краны широко используют для выполнения грузоподъемных работ при строительстве небольших зданий.

Оборудованные грейфером, автомобильные краны используют при перегрузке сыпучих материалов.

Грузоподъемность автомобильного крана обусловлена параметрами базового автомобиля. В настоящее время отечественная промышленность выпускает автомобильные краны грузоподъемностью 4; 6,3; 10; 16; 25 и 32 т. Паспортная грузоподъемность крана обеспечивается только при работе на четырех выносных опорах. При работе без выносных опор (но с включенными стабилизаторами, блокирующими рессорную подвеску заднего моста) допустимая грузоподъемность резко снижается. Допускается передвижение крана на малой скорости (до 5 км/ч) с заблокированной рессорной подвеской и грузом на крюке массой не более 25...30% от паспортных грузов, поднятых не выше 0,5 м стрелой, расположенной сзади автомобиля и ориентированной строго по его продольной оси. Транспортная скорость автомобильных кранов по дорогам достигает 60...70 км/ч..

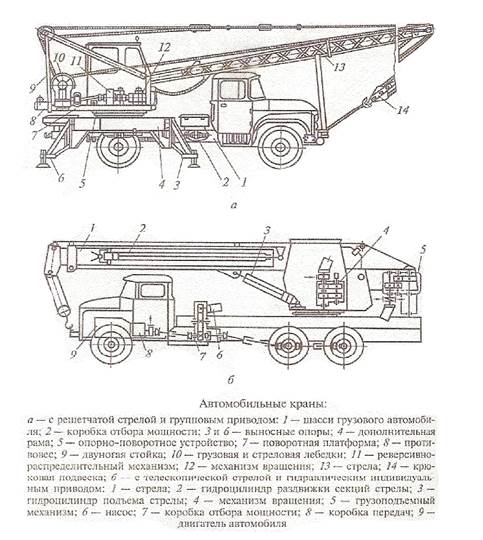

Базовый автомобиль является ходовой неповоротной частью крана. Поворотная часть крана с закрепленной на ней стрелой, кабиной и крановыми механизмами соединена с его неповоротной частью опорно-поворотным устройством роликового, реже шарикового типа.

По типу стрелового оборудования различают краны с жесткими (нераздвижными) и телескопическими (раздвижными) стрелами. Жесткие стрелы, обычно решетчатые, поддерживаются в требуемом положении канатами стрелоподъемного механизма. Для увеличения рабочего подстрелового пространства и его основных параметров (высоты подъема и вылета груза) кран может быть укомплектован дополнительной удлиненной стрелой или вставкой для удлинения основной стрелы, надставкой - гуськом и башенно-стреловым оборудованием. Угол наклона к горизонту телескопической стрелы коробчатого сечения, а также ее раздвижку обеспечивают гидравлические цилиндры. В современных кранах телескопическая стрела может раздвигаться с грузом на крюке, обеспечивая этим высокую точность установки монтируемых элементов.

В последнее время краны на автомобильном шасси с телескопическими стрелами стали снабжать дополнительным оборудованием - монтажными люльками, что существенно расширяет область их применения. Механизмы крана приводятся в движение от дизеля базового автомобиля через коробку отбора мощности 2 (в случае группового привода) или индивидуально (при индивидуальном приводе) с использованием электрической или гидравлической трансмиссии. Кинематическая схема крана с механической трансмиссией позволяет совмещать подъем груза с поворотом платформы.

Гидравлический и электрический приводы существенно упрощают кинематическую схему крана, расширяют его технологические возможности и обеспечивают более глубокое регулирование скоростей рабочих движений и дистанционность управления. В настоящее время наибольшее распространение в этих кранах имеют гидравлические трансмиссии. Крановые механизмы с гидроприводом весьма компактны, также компактна телескопическая стрела, которая быстро переводится в транспортное сдвинутое положение
