А1.1 Крепление маховичков и рукояток на шпинделях

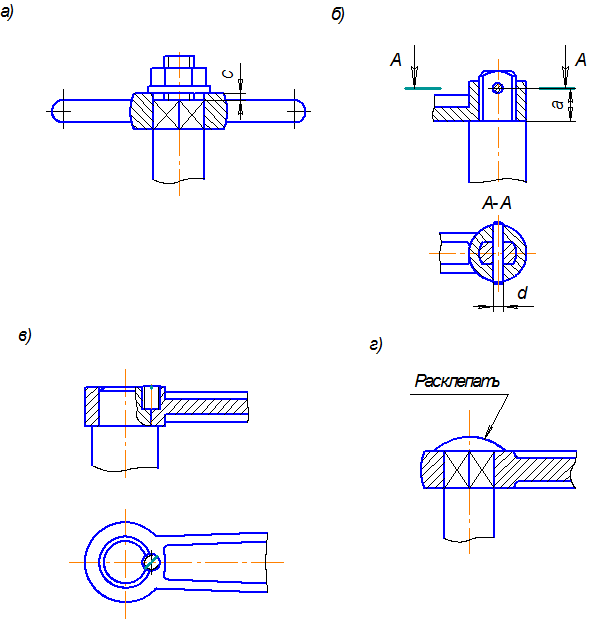

Маховички и рукоятки могут быть съёмными и постоянно установленными. Такие соединения выполняют путём сопряжения плоских поверхностей, т.е. путём посадки маховичков и рукояток на лыску в соответствии с рисунком А.1 (вариант б) или на хвостовик шпинделя квадратного сечения (варианты а, г).

Для предупреждения осевого смещения деталей используют стандартные гайки, которые навинчивают на резьбовой хвостовик шпинделя в соответствии с рисунком А.1 (вариант а).

Для арматуры трубопроводов с небольшими диаметрами условного прохода, а также в тех случаях, где не требуется больших усилий для поворота рукоятки или маховичка, крепление этих деталей может быть выполнено при помощи штифта в соответствии с рисунком А.1 (вариант б), а также путём расклепки хвостовика шпинделя в соответствии с рисунком А.1 (вариант г).
