Подготовка бинокля к работе
1. Вынуть бинокль из футляра.
2. Осмотреть оптику и корпус.
3. Вращая окуляры (2), установить необходимое значение диоптрий по диоптрийной шкале (5).
4. Установить монокуляры по базе глаз таким образом, чтобы было одно поле зрения.
Измерение дальности до целей с помощью сетки бинокля
1. Навести сетку бинокля на цель и определить ее угловую величину.
2. Зная высоту или ширину цели, определить дальность до цели по формуле тысячной:
(6),
где, Д – дальность до цели,
В – высота или ширина цели,
У – угловая величина цели в тысячных.
Пример (рис.3):
танк «помещается» между двумя малыми делениями, что соответствует 0-10. Средняя высота танка равна 2,7 м. Определяем дальность до танка, если У= 0-10, В= 2,7м
.
Дальность до танка 270 метров.
БИНОКЛЬ НОЧНОЙ БН-1
Ночной бинокль БН-1 предназначен для наблюдения за полем боя, изучения местности и ведения разведки в условиях естественной ночной освещенности.
Технические характеристики БН-1
Дальность опознавания при естественной ночной освещенности……200м.
|
|
Увеличение3,2х.
Угол поля зрения9°±30.
Напряжение АКБ8,3-8,8v.
Время непрерывной работы прибора (без замены АКБ):
- при температуре + 20 гр.С7ч;
- при температуре - 40 гр.С3ч;
- при температуре + 40 гр.С5ч.
Масса прибора:
- в походном положении3,5кг;
- в рабочем положении1,6кг.
Рис. 6. Комплект БН-1:
1-футляр;
2-салфетки-2шт.;
3-паспорт;
4 - аккумуляторная бата-рея 7Д-0,115-У1,1;
5-зарядное устройство (для подключения к бортовой сети);
6-бинокль;
7-бленда.
УСТРОЙСТВО И РАБОТА БИНОКЛЯ
Ночной бинокль БН-1 состоит из (рис. 7):
· двух монокуляров I;
· шарнирного узла II.
Каждый монокуляр состоит из:
· объективов 1, 2;
· корпусов с размещенными внутри электронно-оптическими преобразователями;
· окуляра с налобником.
В полости шарнирного узла с одной стороны помещается аккумуляторная батарея, с другой стороны – генератор преобразователя напряжения и тумблер включения питания.
НОЧНОЙ БИНОКЛЬ БН-1
II |
I |
Рис. 7.БН-1.
Принцип работы бинокля основан на усилении яркости изображения объектов с помощью электронно-оптического преобразователя (ЭОП).
БИНОКЛЬ НОЧНОЙ БН-2
Ночной бинокль БН-2 (индекс 1ПН50) предназначен для наблюдения за полем боя, изучения местности и ведения разведки в условиях естественной ночной освещенности.
Дальность видения в бинокль зависит от ночной освещенности, прозрачности атмосферы, характера наблюдаемых объектов и контраста между объектом и фоном.
|
|
Рис. 9. Комплект БН-2
1-устройство подзарядное; 2-батарея аккумуляторная; 3-кабель; 4-бинокль;
5-формуляр; 6-салфетка; 7-футляр бинокля; 8-футляр для подзарядного устройства.
Технические характеристики БН-2
· Дальность видения при естественной ночной освещенности:
- личный состав300м;
- техника (танк…)600м.
· Увеличение2,4х.
· Напряжение АКБ5,75-7,3v.
· Время непрерывной работы прибора (без замены АКБ):
при температуре + 20 гр.С8ч;
при температуре + 50 гр.С7ч;
при температуре минус 50 гр.С 0,5ч.
· Масса бинокля:
- в боевом положении1,8кг;
- в походном положении (в футляре)5кг.
УСТРОЙСТВО И РАБОТА БИНОКЛЯ БН-2
Рис. 10. Ночной бинокль БН-2.
Устройство бинокля БН-2:
· объектив 1;
· корпус 4 с электронно-оптическим преобразователем;
· аккумуляторная батарея 3;
· микропереключатель 5;
· налобник 6;
· лупа 7;
· колпачок 2.
Принцип работы бинокля БН-2 аналогичен принципу работы БН-1. Различие состоит в том, что в БН-2 используется электронно-оптический преобразователь следующего поколения, в котором имеется микроканальная пластина (ИКП) значительно усиливающая изображение, поступающее с фотокатода на люминесцентный экран.
Перископы ТР-8(4)
Предназначены для наблюдения за полем боя из-за укрытия.
ТТХ ТР-4 ТР-8
Увеличение 4 8
Поле зрения 8гр(1-83) 8гр(1-33)
Вес перископа 1,055 кг 0,780 кг
Перископичность 403 мм 405 мм
В комплект входят:
- перископ - 1 шт.; чехол с плечевым ремнем - 1 шт.; салфетка - 1 шт.
Устройство ТР-4:
1. Наконечник.
2. Концевой стакан.
3.
Рис.3. Перископ ТР-4. |
4. Окулярная часть.
5. Корпус нижней призмы.
1.
Рис.4. Перископ ТР-8. |
2. Труба.
3. Корпус и основание.
4. Окуляр.
2. Оптический монокуляр со стабилизированным полем зрения (ОМС-1). Предназначение, технические характеристики, общее устройство.
ОМС-1 (1Н12) предназначен для ведения наблюдения с борта движущегося объекта с рук оператора.
Основные технические характеристики:
Увеличение7х.
Поле зрения 7 °.
Разрешающая способность20.
Время непрерывной работы от 1го ист.
питания:
- в нормальных климатических условиях7ч;
- при температуре минус 20 гр.3 часа.
Масса2.3(4.15)кг.
Напряжение питания:
- внутренний ист. питания - 6v(4-батареи по 1.2v);
- внешний ист. питания - 12 или 24v.
Принцип работы ОМС-1 основан на свойстве гироскопа сохранять неподвижную ось собственного вращения в инерциальном пространстве, что делает нечувствительным зеркало к колебаниям корпуса прибора.

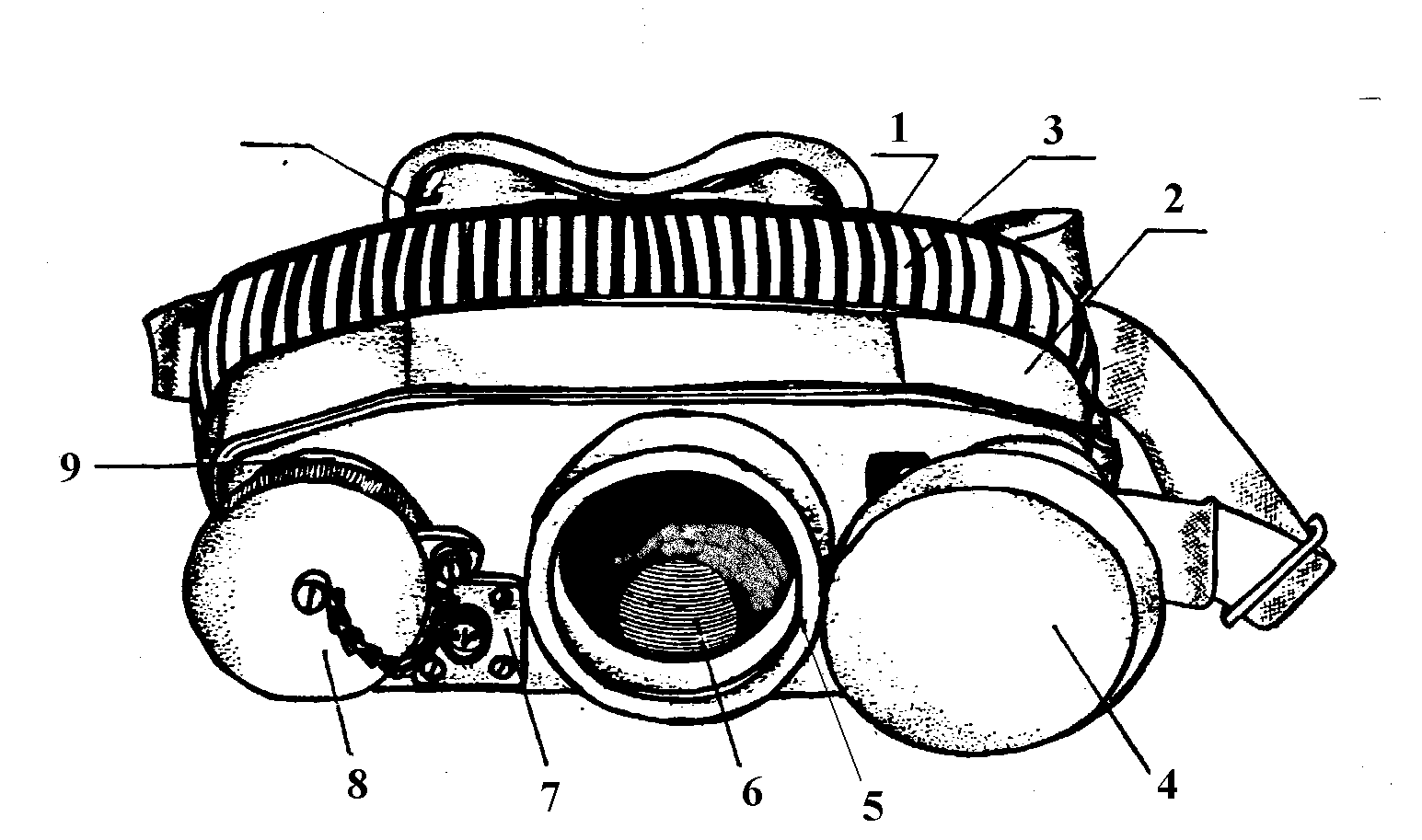

1-крышка;
2-корпус;
3-резиновое кольцо;
4-крышка;
5-кольцо;
6-защитное стекло;
7-разъем подключения ПЗУ;
8-крышка;
9-блок питания;
Рис. 5. Монокуляр (вид со стороны объектива): |

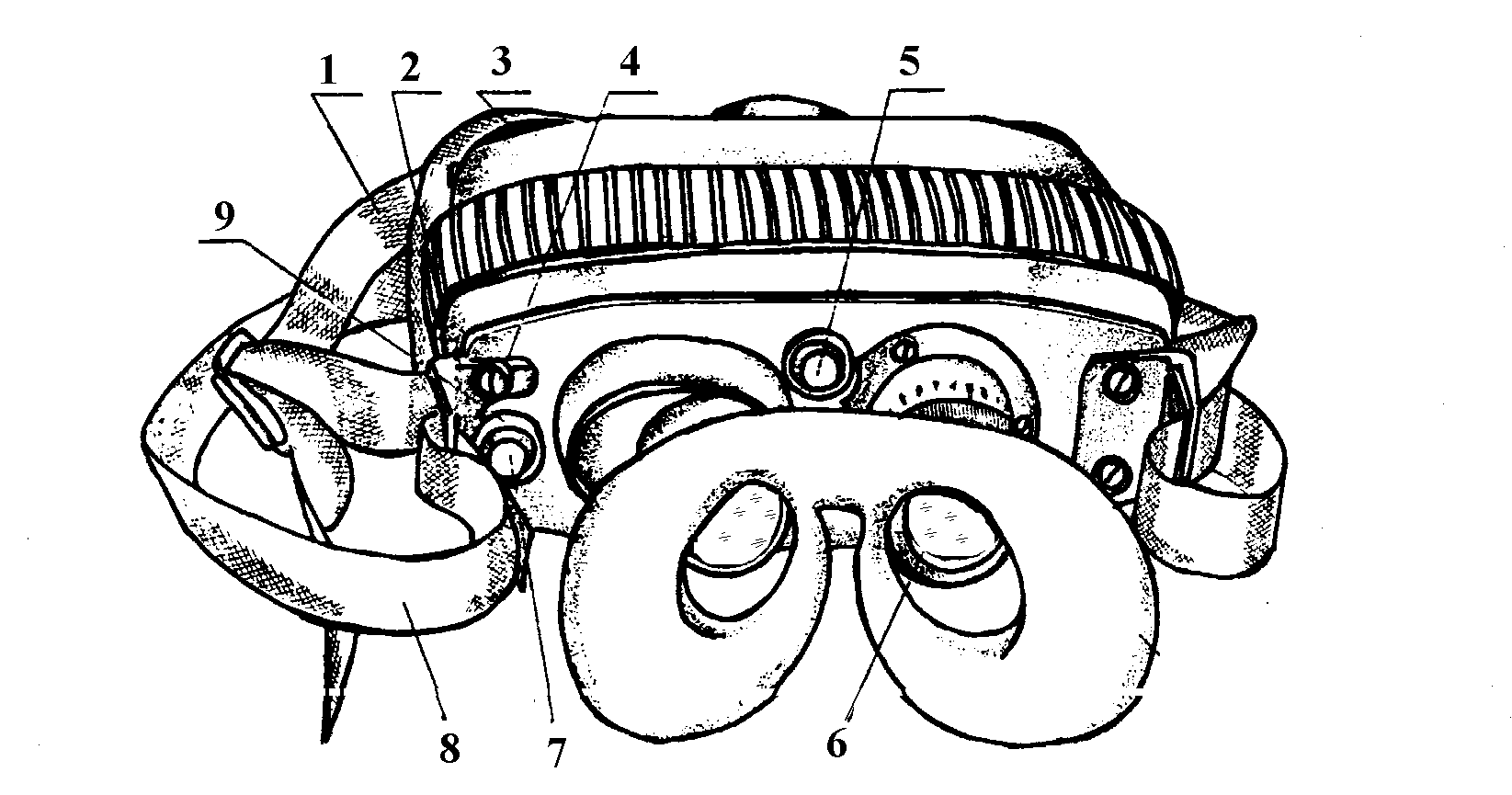

1-боковой ремень;
2-заглушка;
3-патрон осушки;
4-винт;
6-окуляр; 5 кнопка контроля питания
7-кнопка разориенти-рования;
8-шейный ремень;
9-кожух кнопки разо-риентирования;
10-тумблер включения питания.
Рис. 6. Монокуляр (вид со стороны окуляров): |
