Состав радиостанции

Радиостанция предназначена для ведения связи на стоянке и при переноске ее радистом, а Р–159 с УНЧ – для ведения связи из кабины на ходу и стоянке автомобилей УАЗ-469, ГАЗ-66, ЗИЛ-131. Радиостанция Р-159 М предназначена для обеспечения связи с использованием оконечной аппаратуры, работающей в цифровом режиме.

Рабочий комплект радиостанции состоит из приемопередатчика(1) с комплектом питания и амортизатором, гарнитуры микротелефонной (2), ключа телеграфного (3), антенны штыревой (4), противовеса (5), плечевых ремней (6).

При поставке гарнитура микротелефонная, ключ телеграфный и противовес размещаются в сумке радиста.

Вспомогательное имущество состоит из сумки радиста (7), кронштейна бортовой антенны (11), чехла парусинового (12), рамы (9) со стяжками (10).

В сумке радиста размещаются: антенна гибкая, лампа переносная, отвертки малая и большая, секция штыревой антенны, лента ПВХ 15х0,2.

В чехле парусиновом размещается: антенна на раме, растяжка с уголком, стойки верхняя и нижняя.

Одиночный комплект ЗИП состоит из антенны штыревой; гарнитуры микротелефонной; антенны на раме (13); противовеса; секции штыревой антенны (14); батарей (10 НКП – 10) (15); пакета с втулками, лампой накаливания; комплекта ЗИП для батарей (10 НКП – 10).

Комплектность перечислена в формуляре на радиостанцию

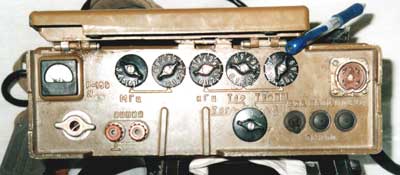

Рис. 11 Передняя панель.

Батальон-полк

Диапазон – 30-76 мгц
кол-во раб частот 46 000

Мощность, 5 Вт

Вид работы - ТФ: ЧМ ТГ

Дальность связи ТФ 5,35 ТГ 18, 50 в Движ ТФ, 10-15

Масса 11 кг
