Ведение радиосвязи

Радиостанция допускает круглосуточную работу в режиме приема, а также при соотношении времени передачи и времени приема 1:5, при продолжительности времени передачи не более 5 мин. Следует помнить, что емкость аккумуляторов бортсети при низких температурах падает на 25-30%, поэтому в зимних условиях особенно при работе в одном объекте двух радиостанций, необходимо по возможности работать на передачу только при подзарядке аккумуляторов. Во избежании перегрева элементов радиостанции перед работой снимите чехол с приемопередатчика.

Перевод радиостанции с одной частоты на другую производится нажатием одной из 10-ти кнопок ЗПЧ при установке стопора ЗАПИСЬ-РАБОТА в положение РАБОТА.

Порядок настройки радиостанции

I. Подготовка к работе:

- проверить наличие рабочего комплекта радиостанции;

- подключить нагрудный переключатель к АВСК (радиостанции), надеть и подогнать шлемофон. Разъем нагрудного переключателя подключить к одному из приборов АВСК (к радиостанции), подключить шлемофон;

- установить органы управления в исходное положение:

- тумблер «Питание» в положение «ВЫКЛ»;

- тумблер «Подавитель шумов» в положение «ВЫКЛ»;

- тумблер «Подавитель помех» в положение «ВЫКЛ»;

- стопор (тумблер) «Запись-Работа» в положение «Работа»;

- тумблер «ПУ-ОА» в положение «ПУ» (работа с МТГ подключенной непосредственно к радиостанции, в положении «ОА» работа с оконечной аппаратурой АВСК объекта);

- регулятор «Громкость» в среднее положение;

- регулятор «Громкость ПРМ» в крайнее левое положение;

- тумблер «Мощность» в положение «Полная».

II. Включение и проверка работоспособности:

- проверить питающее напряжение бортовой сети на щитке приборов машины;

- включить радиостанцию;

- проверить приемник вращением ручки регулятора «Громкость»;

- проверить подавитель шумов Тумблер «Подавитель шумов» в положение «ВКЛ»;

- проверить передатчик

III. Настройка радиостанции на ЗПЧ:

- перевести радиостанцию в режим «Запись»;

- установить номер ЗПЧ;

- сбросить прежнее значение частоты;

- установить новое значение частоты;

- повторить операции 9-12 для других ЗПЧ;

- перевести радиостанцию в режим «Работа» (установить тумблер «Запись - Работа» в положение «Работа»);

- перевести радиостанцию в режим «Настройка»;

- установить связь с корреспондентом.

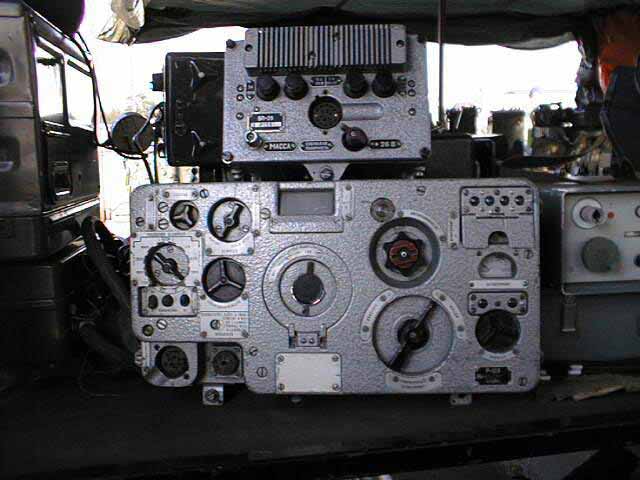

Р-123М

Р-123М «Магнолия» (из описания 197)
Радиостанция предназначена для радиосвязи между подвижными объектами на стоянке и на ходу объекта, как с однотипными, так и с другими радиостанциями, имеющими совместимость по диапазону и частотную модуляцию..
Диапазон частот – 20,0 – 51,5 МГц
Шаг перестройки – 25 кГц
Вид работы – ЧМ
Чувствительность приемника не хуже 2,5 мкВ
Мощность передатчика – не менее 20 Вт 75 Ом
Элементная база – радиолампы
Питание – борт сеть 26 В не более 9,6 А или 13В не более 20,3 А
Вес рабочего комплекта – 45 кг

Выходная мощность передатчика:
номинальная - 20 Вт
максимальная до 40 Вт
(ГУ-50)

Схема приемника:
супергетеродин

Краткое описание схемы радиостанции:
Радиостанция Р123М собрана по трансиверной схеме. Диапазон рабочих частот радиостанции разбит на два поддиапазона: 20.0 - 36.0 МГц и 36.0 - 51.0 МГц. Настройка на частоту производится ручкой плавной настройки. Возможна настройка радиостанции на 4 заранее подготовленные частоты (ЗПЧ), с одновременной настройкой антенного согласующего устройства. Приемный тракт радиостанции собран по супергетеродинной схеме. Шумоподавитель - по НЧ сигналу. Согласующее антенное устройство имеет два перестраиваемых элемента, управление которыми осуществляется одной многооборотной ручкой. Преобразователь напряжения для питания анодных цепей выполнен в отдельном корпусе.

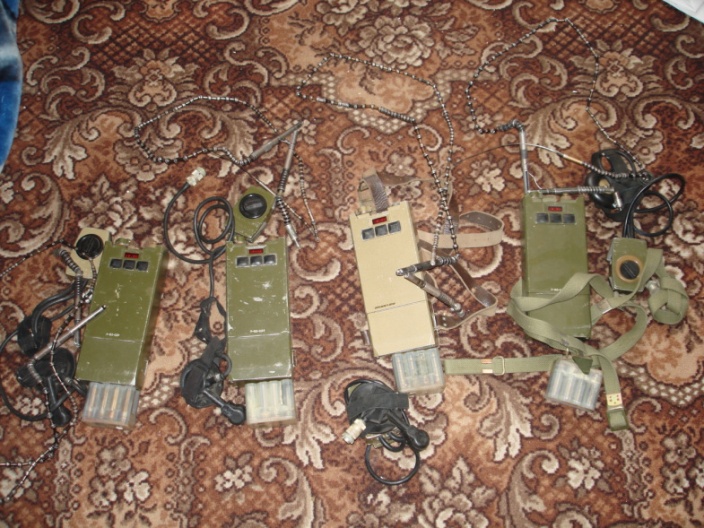

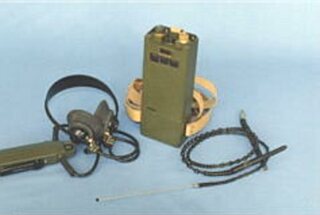

Р-163-0,5У
