Отделители и короткозамыкатели

Если разъединители оснастить автоматическим приводом, то его можно использовать для таких автоматических операции, как:

- создание искусственного короткого замыкания;

- автоматическое отключение цепи в бестоковую паузу.

В первом случае аппарат называют короткозамыкателем (QK), во втором случае – отделителем (QR). Эти аппараты обычно используются в сочетании друг с другом на стороне высокого напряжения неответственных отпаечных (рис 5.10 а) и тупиковых (рис 5.10 б) подстанций с трансформаторами мощностью до 25МВА вместо выключателей.

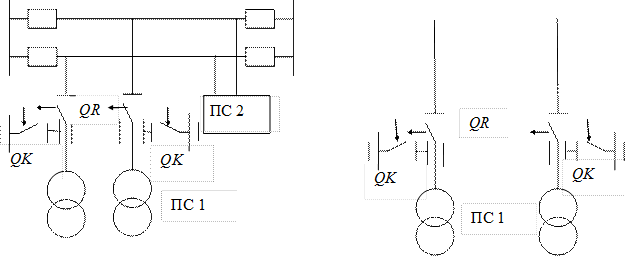

Рисунок 510 – Схемы подстанций с отделителями и короткозамыкателями

При повреждениях трансформатора релейная защита действует на включение короткозамыкателей, создавая короткие замыкания на землю. При этом отключаются головные выключатели линий, а в бестоковую паузу отключаются отделители. Тогда уже от действия АПВ снова включаются выключатели, восстанавливая электроснабжение неповрежденных подстанций.

Отделители короткозамыкатели устанавливаются только в сетях 110 кВ с большими токами замыкания на землю. При этом не обязательно создавать искусственно трехфазные к.з. В сетях с большими токами к.з. на землю с заземленной нейтралью достаточно создать однофазное к.з. Поэтому короткозамыкатели устанавливается в одной фазе.

Не всегда короткозамыкатели и отделители устанавливаются вместе. Могут быть установлены только отделители, если ток короткого замыкания в трансформаторе достаточен для срабатывания релейной защиты головного выключателя. Могут быть установлены и только короткозамыкатели, если не требуется АПВ на головных выключателях (для тупиковых подстанций).

Отделители по конструкции представляют собой обычные разъединители. Включение их производится вручную, а для отключения имеется пружинный привод. Время отключения отделителей достаточно велико (0,4-0,5с), что является их недостатком.

Короткозамыкатели должны иметь малое время включения (не более 0,3-0,5с). Иначе дуга в конце хода ножа (при сближении контактов) успевает вытянуться за счет ЭДУ и горит достаточно долго, что может привести к повреждению. Отключение производится вручную.

Короткозамыкатели имеют пружинный привод. В отключенном положении пружина заведена и освобождается электромагнитом. для включения

Рисунок 5.11 – Конструкция короткозамыкателя

1 – подвижный контакт; 2 – гибкая связь; 3 – встроенный трансформатор тока; 4 - привод

Выбор отделителей производится по тем же условиям, что и разъединителей. Короткозамыкатели не выбираются по току длительного режима и проверяются на стойкость к току однофазного короткого замыкания.
