Раздел 3. Грозовые перенапряжения в электрических системах и защита от них

22. На рисунке представлены вольт-секундные характеристики четырех разрядников и защищаемой изоляции. Вольт-секундная характеристика разрядника, чтобы изоляция была надежно защищена:

РВ

изоляция

РВ

а) кривая 1;

б) кривая 2;

в) кривая 3;

г) кривая 4.

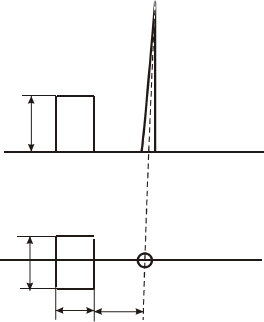

23. Молниеотвод высотой h = 20 м установлен на расстоянии 6 м от защищаемого объекта, размеры которого даны на рисунке высота защищаемого объекта, при которой целесообразно использовать этот молниеотвод:

h_x

8м

3м 6м

а) h_x = 13 м;

б) h_x = 10 м;

в) h_x = 12 м;

г) h_x = 4 м.

24. Тип разрядников предназначенных для ограничения как грозовых, так и внутренних перенапряжений:

а) РВМ;

б) РВМГ;

в) РВМК;

г) РВТ.

25. На линии с U_ном= 35 кВ в точке А установлены трубчатые разрядники. Токи короткого замыкания, подсчитанные для точки А, равны I ⁽³⁾ = 3,2 кА, I ⁽²⁾ = 1,8 кА. Какой тип разрядника является оптимальным?

а) ;

б) ;

в) ;

г) .

26. Перенапряжения являющиеся наиболее опасными для электроустановок на напряжение 35 кВ:

а) Перенапряжение прямого удара молнии;

б) Индуктированные перенапряжения;

в) Коммутационные;

г) Резонансные.

27. Величина сопротивления заземляющего устройства обеспечивающая безопасную установку молниеотвода на расстоянии S = 3 м от защищаемого объекта, высота которого h_x = 5 м.

S h

h_x

R_з

а) R_з = 25 Ом;

б) R_з = 20 Ом;

в) R_з = 10 Ом;

г) R_з = 5 Ом.

28. На ЛЭП 110 кВ в точке А установлен комплект трубчатых разрядников. Токи короткого замыкания, подсчитанные для этой точки сети, равны I ⁽³⁾ = 3,9 кА; I ⁽¹⁾ = l,4 кА. Оптимальный тип разрядника:

а) ;

б) ;

в) ;

г) .

29. На линии с U_ном = 6 кВ в точке А установлен комплект трубчатых разрядников. Токи короткого замыкания, подсчитанные для данной точки сети, равны: I ⁽³⁾ = 0,9,кА; I ⁽²⁾ = 0,6 кА. Оптимальный тип разрядника:

а) ;

б) ;

в) ;

г) .

30. Основной показатель грозоупорности воздушной линии:

а) предельная величина напряжения, выдерживаемая изоляцией линии;

б) удельное число грозовых отключений линии;

в) высота подвески грозозащитного троса на линии.

31. Напряжение при ударе молнии в трос в середине пролета определяется:

а) только крутизной тока молнии;

б) только длиной пролета;

в) крутизной тока молнии и длиной пролета.

32. Нормальный уровень грозоупорности линии 110 кВ на металлических опорах обеспечивается для этого:

а) защищаются тросом на подходах к подстанции;

б) защищаются тросом по всей длине;

в) не требуют специальных мер защиты.

33. Для обеспечения нормального уровня грозоупорности линии 6-10 кВ на деревянных опорах:

а) защищаются тросом по всей длине;

б) защищаются тросом на подходах к подстанции;

в) не требуют специальных мер защиты.

34. Для обеспечения нормального уровня грозоупорности линии 110 кВ на деревянных опорах:

а) защищаются тросом на подходах к подстанции;

б) защищаются тросом по всей длине;

в) не требуют специальных мер защиты.

35. Формула, по которой определяется величина индуктированного перенапряжения при ударе молнии на расстоянии S от линии электропередачи (h_cp – высота подвеса провода):

а) ;

б) ;

в) .

36. Индуктированные перенапряжения при грозовом разряде вблизи воздушной линии электропередачи возникает:

а) одновременно во всех проводах; имеют одинаковую полярность;

б) первоначально на проводах, ближайших к месту удара; имеют одинаковую полярность;

в) одновременно на всех проводах, полярность различна.

37. При ударе молнии в опору ЛЭП на последней индуктируется напряжение, состоящее из магнитной и электрической составляющей. Напряжение самоиндукции U_сам определяется:;

а) величиной тока молнии и L_on

б) крутизной фронта тока молнии и L_on

в) величиной тока молнии и R_оп

г) крутизной фронта тока молнии и R_оп

38. По воздушной линии 220 кВ распространяется импульсная электромагнитная волна перенапряжения 800 кВ с длительностью фронта =1,2 мкс. Расстояние на котором будут находиться точки, в которых напряжение на линии минимально (220 кВ) и максимально (800 кВ):

а) 3800 м;

б) 1200 м;

в) 1,2 м;

г) 360 м.

39. Форма волны перенапряжения воздействующая на изоляцию, если разрядник установлен до защищаемого оборудования:

а) 1;

б) 2;

в) 3.

40. На тупиковой подстанции разрядник установлен до защищаемого оборудования. Кривая по которой должно изменяться напряжение на разряднике U_pa_з,чтобы изоляция оборудования была гарантированно защищена:

U_РАЗ

U_H₃

ВСХ_ОБ

1 2 3

ВСХ_РВ

а) по кривой 1;

б) по кривой 2;

в) по кривой 3.

41. На тупиковой подстанции разрядник РВ установлен до защищаемого оборудования. Положение точки А перегиба кривой изменения напряжения на разряднике (рис.) определяется:

U_H₃U_PA₃

ВСХ _ОБ

А ВСХ _РВ

а) моментом срабатывания ИП разрядника;

б) изменением сопротивления разрядника;

в) приходом отраженной волны от объекта;

42. Напряжение гашения U_гаш вентильного разрядника:

а) минимальная величина напряжения рабочей частоты, при которой ИП надежно разрывает сопровождающий ток;

б) максимальная величина напряжения рабочей частоты, при которой ИП надежно разрывает сопровождающий ток;

в) 50%-ное импульсное напряжение ИП, при котором происходит гашение сопровождающего тока.

43. Дугогасящее действие искрового промежутка РВ характеризуется коэффициентом гашения k_гаш. k_гаш,если пробивное напряжение ИП на рабочей частоте равно 250 кВ, a U_ram = 88 кВ. будет:

а) примерно 2,5;

б) примерно 2,05;

в) примерно 1,5.

44. Защитное действие рабочего сопротивления РВ характеризуется защитным коэффициентом гашения k_гаш. k_гаш,если U_ост = 367 кВ, а U_ram = 88 кВ будет:

а) примерно равно 3,00;

б) примерно равно 2,15;

в) примерно равно 3,88.

45. Нелинейное сопротивление должно:

а) увеличиваться при протекании I_молн и уменьшаться при сопровождающем токе;

б) уменьшаться при токе молнии и увеличиваться при сопровождающем токе;

в) уменьшаться при токе молнии и при сопровождающем токе;

46. При ВАХ нелинейного сопротивления РВ величина защитного коэффициента k_защ будет наименьшей:
