Схема Ларионова- 3Ф2Н6П, ее работа

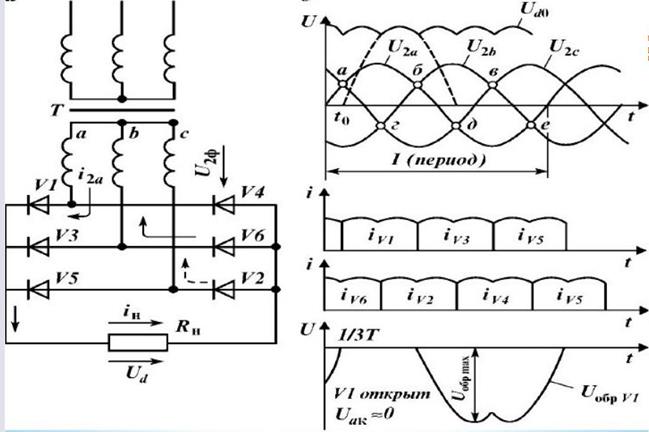

трехфазная мостовая схема.(рис)

В мостовом выпрямителе от одной вторичной обмотки тр-ра питаются 2 трехфазные группы вентилей. Такой выпрямитель м. рассм. как соединение 2х трехфазных выпрямителей с нулевым выводом, один из к-ых анодного, а другой катодного типа; тр-ры этих 2х выпрямителей совмещены в один.

Коммутации тока происходят между вентилями WS1, WS3, WS5 выпрямителя катодного типа (катодная коммутирующая группа) и вентилями WS2, WS4, WS6 выпрямителя анодного типа (анодная коммутир группа).

В катодной коммутирующей группе ток проводит тот вентиль, потенциал анода к-ого, опр-емый ЭДС соответствующей фазы вторичной обмотки тр-ра, имеет наибольшее знач-ие относительно нулевой точки тр-ра, а в анодной группе - вентиль, потенциал катода к-ого имеет наименьше знач-ие. Ток каждой фазы вторичной обмотки тр-ра = разности токов соответствующих вентилей анодной и катодной групп.

В отличие от 3хфазного выпрямителя с нулевым выводом, ток вторичной обмотки в мостовом выпрямителе не имеет постоянной составляющей, т. к. протекает по обмотке дважды за период, причем в противоположных направлениях.

Ток первичной обмотки (рис.2,3,4,5) по форме кривой повторяет ток вторичной обмотки. На рис. показан ток (сетевой) тр-ра при соединении его первичной обмотки в "треугольник". Вынужденное намагничивание магнитопровода тр-ра отсутствует. Режимы работы мостового выпрямителя на акт и активно-индукт Н отличаются незначительно, поэтому при анализе выпрямителя его ток полагает идеально сглаженным.

Коммутация тока с одного вентиля на следующий) происходит в моменты пересечения синусоид фазных напряжений вторичной обм. тр-ра, т.е. прохождения через нуль синусоиды линейного U. Каждый вентиль проводит ток в теч. трети периода.

Выпрямленное U 3фазного мостового выпрямителя равно сумме выпрямленных U катодного и анодного 3хфазных выпрямителей с нулевым выводом. Пульсации выпрямленного U происходит с шестикратной частотой 300 Гц (шестипульсные). Они имеют меньшую амплитуду по сравнению с пульсациями выпрямленного U.

[3хфазная мостовая схема выпрямления широко исп-ся во многих отраслях техники. Это объясняется ее хорошим технико-экономическими показателями: эффективным исп-ем тр-ра, малой величиной обратного U на вентиле, сравнительно малым коэф-том пульсации, высоким кпд и др. ]
