Высотными пунктами внутренней разбивочной сети на монтажном горизонте служат рабочие реперы, отметки которых определяют от реперов на исходном монтажном горизонте. Число рабочих реперов на монтажном горизонте должно быть не менее двух. Обычно в качестве рабочих реперов принимаются закладные детали в конструкциях данного этажа.

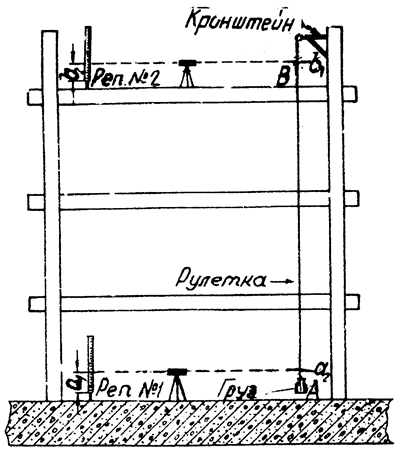

Рис. 34. Передача отметок на монтажный горизонт
Передачу отметок на вышележащие этажи производит с помощью двух нивелиров, реек и подвешенной стальной рулетки. Рейки устанавливают на реперы, расположенные на исходном и данном монтажных горизонтах (рис. 34). Отсчеты по рулетке берутся одновременно по двум нивелирам. Для большей устойчивости рулетки к ней снизу подвешивают груз, помещаемый в сосуд с вязкой жидкостью. В результате наблюдений получают отсчеты
и
по шкале рулетки и отсчеты
и
по рейкам. Отметку репера на монтажном горизонте
вычисляют по формуле:
.
Разность отсчетов
по рулетке необходимо исправить поправками за растяжение рулетки под действием груза и собственного веса и за температуру.
|
|
|
В некоторых случаях отметки реперов на монтажных горизонтах определяют проложением нивелирных ходов по лестничным маршам, а при невысоких точностных требованиях применяют метод тригонометрического нивелирования.
