Висячими называют мосты, в пролетных строениях которых главными несущими элементами являются растянутые, гибкие, криволинейные (свободно провисающие) нити, поддерживающие с помощью подвесок балку жесткости и передающие усилия на пилоны.

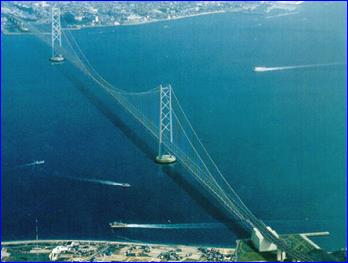

Рис. 8.1. Крупнейший висячий мост мира – мост Akashi Kaikyo в Японии
Основной особенностью висячих мостов является то, что их главный несущий элемент – свободно провисающая нить (кабель) – является системой геометрически изменяемой. Кабель не может воспринимать сжимающих усилий, т.к. при этом теряет устойчивость, из-за этого обстоятельства, висячие системы обладают пониженной жесткостью.
Анализируя работу кабелей висячих мостов, следует отметить:
1. Загружение кабеля сосредоточенной силой и загружение равномерно распределенной по длине нагрузкой, дает в результате различные формы равновесия висячей системы (см. рис. 8.2).
Рис. 8.2. Схемы работы кабеля под различными нагрузками
