Регулирование координат электропривода, Критерии выбора способа регулировки

Очень важный частный случай управления координатами - регулирование скорости или момента, т.е. принудительное изменение этих величин в установившемся режиме в соответствии с требованиями технологического процесса посредством воздействия на механическую характеристику двигателя. Частным случаем регулирования является поддержание одной из координат на требуемом уровне при независимом изменении другой координаты.

Чаще всего регулируемой координатой служит скорость: необходимо изменять скорость транспортного средства в зависимости от условий движения, состояния дороги и т.п., нужно регулировать скорость насоса, чтобы обеспечивать нужный напор в системе водоснабжения, требуется поддерживать на заданном уровне скорость движения жилы кабеля в процессе наложения на нее изоляции и т.п.

Понятие “регулирование скорости”, когда используются разные характеристики (рис. 7, а), не следует смешивать с изменением скорости, даже значительным, которое вызывается ростом или снижением нагрузки и происходит в соответствии с формой данной механической характеристики (рис. 7, б).

а) б)

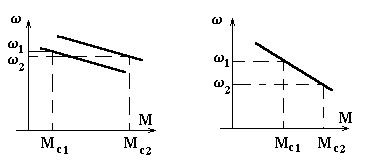

Рис. 7. Регулирование (а) и изменение (б) скорости

Поскольку регулирование скорости связано с направленным формированием механических характеристик, выделим одну из возможных характеристик в качестве основной. Обычно в качестве основной характеристики принимают естественную характеристику двигателя, соответствующую номинальным значениям определяющих ее величин (напряжение, частота, магнитный поток и т.п.). Далее мы будем конкретизировать условия получения естественной характеристики для каждого типа двигателя.

Все другие характеристики, создаваемые в целях регулирования скорости, будем называть искусственными. Они могут формироваться разными способами, отличающимися как по техническим, так и по экономическим показателям, рассматриваемым ниже.

1. Направление регулирования. Искусственные характеристики, могут располагаться только ниже естественной - однозонное регулирование вниз от основной скорости, только выше естественной - однозонное регулирование вверх от основной скорости, как выше, так и ниже естественной - двухзонное регулирование.

2. Диапазон регулирования - отношение максимальной возможной скорости к минимальной при заданных изменениях момента нагрузки - рис. 8. Легко видеть, что одинаковым естественным характеристикам и изменениям момента могут соответствовать сильно различающиеся диапазоны регулирования, что связано с жесткостью искусственных характеристик.

а) б)

Рис. 8. К определению диапазона регулирования скорости

С жесткостью характеристик связан также еще один показатель - стабильность скорости на искусственных характеристиках. Она может быть низкая - рис. 8, а и высокая рис. 8, б; иногда требуется абсолютно жесткие характеристики (), иногда, напротив, нужны очень мягкие характеристики (регулирование момента).

3. Плавность регулирования - возможность получать искусственные характеристики, расположенные как угодно близко друг к другу, - плавное регулирование или, наоборот, возможность иметь лишь несколько фиксированных характеристик - ступенчатое регулирование.

4. Допустимая нагрузка на искусственных характеристиках - очень важный показатель, определяющий надежность электропривода. Рассмотрим здесь лишь длительно допустимую нагрузку, которая определяется допустимым нагревом двигателя.

Допустимая нагрузка на естественной характеристике известна по определению - это номинальный момент двигателя М_н. Для упрощения задачи будем считать, пренебрегая изменением теплоотдачи, допустимым током в силовых целях при любой скорости номинальный ток двигателя I_н. Тогда допустимый момент для принудительно охлаждаемого двигателя

(5)

будет зависеть от магнитного потока двигателя Ф на соответствующей искусственной характеристике. При регулировании с Ф = Ф_н = const М_доп є I_нФ_н = М_н. Грубая оценка (5) дает лишь общее представление о допустимых нагрузках и должна уточняться в каждом конкретном случае.
