1.4 Типовая конфигурация системы управления асфальтосмесительной установки ЕС-60
Асфальтосмесительная установка ЕС- 60 выпускается около десяти лет и за это время зарекомендовала себя, как надежная и качественная модель. Наиболее оптимальный выбор для небольших объемов дорожных работ. Большой объем агрегата питания (5 x 16 м3), бункеров агрегата минерального порошка (2 x 32,5 м3), 4 битумных цистерны по 30 м3, агрегата готовой смеси (100 тонн).
Рисунок 5 - Технологическая схема асфальтосмесительной установки ЕС-60
Конструкция асфальтосмесительных установок позволяет выполнять следующие операции технологического процесса:
- предварительное дозирование влажных каменных материалов
в агрегате питания;
- просушивание и нагрев каменных материалов до рабочей температуры
в сушильном барабане и подачу их к грохоту смесительного агрегата;
- сортировку нагретых каменных материалов на четыре фракции (0-5,
5-10, 10-20, 20-40 мм), временное хранение их в «горячем» бункере,
|
|
дозирование и выдачу их в смеситель;
- трехступенчатую очистку выходящих из сушильного барабана дымовых
газов от пыли в предварительной системе очистки, циклонах сухой
пылеочистки и в мокром пылеуловителе — скруббере «Вентури»
(эффективность пылеулавливания составляет 99,7 — 99,85 %
в зависимости от вида применяемых материалов) или очистку
в рукавных фильтрах — выбросы пыли составляют при этом не более
20 мг/м3;
- использование уловленной пыли путем подачи ее в отсек«пыли»
бункера смесительного агрегата илидозирование совместного с минеральным порошком;
- прием минерального порошка из автоцементовозов, дозирование
и выдачу в смеситель;
- прием битума из битумовозов (или склада битума), временное
хранение и нагрев его в битумных цистернах до рабочей
температуры, дозирование и подачу в смеситель;
- выдачу смеси в автосамосвал или подачу ее скиповым подъемником
в бункера готовой смеси;
- обогрев битумных коммуникаций и насосов горячим маслом, нагретым
в змеевике нагревателя битума.
Управление всей установкой централизовано и осуществляется с пульта управления, размещенного в кабине оператора. Кабина оператора оборудована кондиционером и громкоговорящей связью. Блочный принцип изготовления повышает заводскую готовность узлов и позволяет значительно сократить сроки монтажа установки. Применение микропроцессорной системы управления обеспечивает у потребителя наиболее оптимальный, экономичный режим работы установки, повышает культуру производства и безотказность работы обору-дования. При этом вся информация, в том числе и о возможных неисправ-ностях, выводится на дисплей. Завод может поставлять изделия в комплек-тности, необходимой заказчику.
|
|
Таблица 1 – Технические характеристики асфальтосмесительной установки
Основные параметры и технические характеристики | |
Мобильность | стационарная |
Производительность номинальная при влажности исходных материалов (песка и щебня) до 3%, т/ч | |
Напряжение при трёхфазном переменном токе, В | |
Частота тока, Гц | |
Потребляемая мощность, кВт, не более | |
Вместимость бункеров агрегата питания, шт. х м3 | 5 x 16 = 80 |
Высота загрузки в бункер, м | 3,4 |
Тип питателей | объёмный, ленточный, регулируемый |
Ширина ленты конвейеров, мм | |
Сушильный барабан, диаметр x длина, мм | 2200 x 8000 |
Привод сушильного барабана | регулируемый, с плавным пуском и остановкой |
Вид топлива | на выбор: жидкое или газообразное |
Количество фракций дозируемого каменного материала, шт. | |
Погрешность взвешивания, % | ± 0,5 |
Вместимость бункера горячих каменных материалов, м3 | |
Максимальная масса замеса, кг | |
Тип мешалки | периодического действия |
Время приготовления одного замеса, сек. | 45...60 |
Общая вместимость бункеров агрегата готовой смеси, т (м3) | 100 (55,6) |
Способ загрузки готовой смеси в автотранспорт | гравитационный (два места загрузки - из-под смесителя или агрегата готовой смеси) |
Общая вместимость бункеров агрегата минерального порошка, м3 | 2 x 32,5 = 65 |
Общая вместимость цистерн для битума, м3 | 4 x 30 = 120 |
Тип пылеулавливающего устройства | на выбор: рукавные фильтры или комбинированный: сухой (циклоны), мокрый (скруббер "Вентури") |
Способ утилизации пыли | использование в техпроцессе |
Тип дозаторов | весовые на тензодатчиках |
Система управления | на выбор: релейно-контактная или микропроцессорная |
Привод исполнительных механизмов | электропневматический |
Номинальное давление в пневмосистемах, МПа, (кгс/см2) | 0,6 (6) |
Габаритные размеры, м, длина / ширина / высота | 45/43,2/19 |

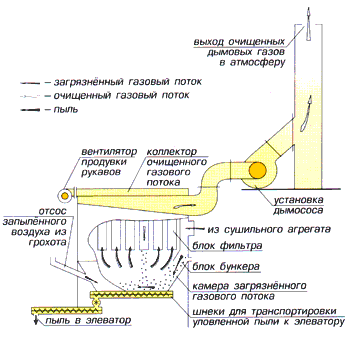

Рисунок 6 - Установка рукавного фильтра.
Детально изучив представленные в первой главе конфигурации, а также опыт их внедрения и практического использования, было принято решение взять за основу конфигурацию асфальтосмесительной установки «типа» ЕС-60,,в связи с его апробированной экономической эффективностью, производительностью, выпуска готовой продукции и отсутствием избыточной сложности структуры. Таким образом, выбранная конфигурация является оптимальной для проектирования в рамках данного дипломного проекта, позволяя получить все необходимые навыки разработки и интеграции подобных технологических проектов.
