Существующими нормами предусмотрены четыре типа игровых площадок.
Для сельских клубных зданий применяют три:
1) Эстрада типа «Б»;
2) Сцена типа «А»;
3) Сцена типа «Б» (более сложная по технологическому оборудованию и более крупная по размерам).
В курсовом проекте следует принимать для СК эстрада типа «Б», для СДК сцена типа «А» (допустимо применение сцены типа «Б»).
Эстрада типа «Б» с трех сторон ограничена капитальными стенами и отделена от зрительного зала мягким занавесом. Она не имеет строительного портала. Высота и ширина проема, связывающего эстраду с залом, регулируются занавесом и арлекином.

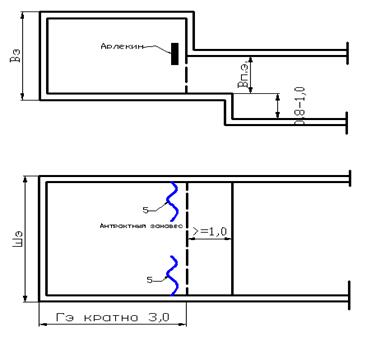

При эстраде предусматриваются просцениум – небольшое пространство глубиной не менее 1,0 м – предназначено для выступления конферансье или игры артистов перед занавесом. Эстрада не рассчитывается на подъем декораций вверх. Потолок эстрады находится выше потолка зрительного зала на 1,5-2,5 м (для размещения простейших механизмов и источников освещения). На рисунке 2.6 условно показана схема эстрады типа «Б».
|
|
|
Рисунок 2.6 – Схема эстрады типа «Б»
Сцена типа «А» в отличие от эстрад ограничена со всех сторон капитальными стенами и сообщается со зрительным залом широким портальным отверстием, закрываемым занавесом. Она рассчитывается на подъем мягких декораций вверх.
Сцена типа «А» имеет высоту, которая позволяет поднимать мягкие декорации, сложенные вдвое, и в несвернутом виде – киноэкран. Для удобства обслуживания такая сцена имеет вверху колосники и рабочие мостики. При ней обязательно устраивают просцениум глубиной не менее 1,5 м и желательно оркестровую яму, которая должна перекрываться съемными щитами для увеличения при необходимости глубины просцениума. Для удобной связи сцены или эстрады со зрительным залом устраивают лестницу. Ширина не менее 0,8 м. Уклон не круче 1:1. На рисунке 2.7 показана схема сцены типа «А».
Рисунок 2.7 – Схема сцены типа «А»

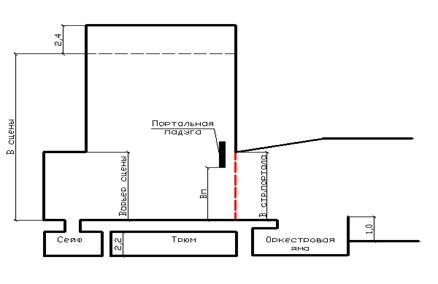

В сцене типа «Б» характерным является устройство трюма и арьерсцены, которые повышают сценические возможности режиссера при проведении спектакля. На рисунке 2.8 показана схема сцены типа «Б».
Рисунок 2.8 – Схема сцены типа «Б»
Главным элементом, определяющим размеры сцены, является расчетный игровой портал, величину которого определяют исходя из требований основного вида сценического действия – театрального спектакля. Рекомендуется расчетный игровой портал принимать шириной 6,7 и 8 м (минимально допустимая ширина расчетного игрового портала – 5,5 м). Размеры сцены и эстрады приведены в таблице 2.4.
Таблица 2.4 – Размеры эстрады и сцены
| Вместимость зрительного зала | 150-200 | 201-300 | 301-500 | 501-800 | |
| Эстрада | Ширина – ШЭ | ||||
| Глубина – Гэ | |||||
| Высота – Вэ | 5,5 | 6,5 | 7,5 | 8,5 | |
| Высота проема – Впэ | 3,5 | 4,5 | 5,5 | ||
| Сцена Расчетный и игровой портал | Ширина – Ши | - | |||
| Высота – Ви | - | 4,5 | 5,5 | ||
| Строительный портал | Ширина – Шс | - | 8,5 | 10,5 | |
| Высота – Вс | - | 5,5 | 6,5 | ||
| Сцена «А» | ШсцА | - | |||
| ГсцА | - | ||||
| ВсцА | - | 10,5 | 11,5 | 12,5 | |
| Сцена «Б» | ШсцБ | - | - | ||
| ГсцБ | - | - | |||
| ВсцБ | - | - | 15,5 | ||
| Арьерсцена | Ша | - | - | ||
| Га | - | - | |||
| Ва | - | - | 7,5 |
Примечание: Шэ и Шсц – в осях стен; Гсц – в осях стен, Гэ – от оси задней стены до оси балки или фермы перекрытия, установленной на границе эстрады и зрительного зала. Высота от уровня игровой площадки: для Вэ – до низа перекрытия, для Всц – до верха колосникового настила.
|
|
|
Технологические размеры сцен и эстрад необходимо увязывать с конструктивным решением зала, принимая их ширину равной унифицированным пролетам 9, 12, 15, 18 м в осях стен и глубину кратной планировочному шагу 3 м. При прямоугольной форме зрительного ширину эстрады и сцен целесообразно принимать равной его ширине.
Высоту пола игровой площадки над уровнем пола зрительного зала у первого ряда зрительных мест принимается равной 1 м. При устройстве эстрады она может быть уменьшена до 0,8 м.
Расстояние от верха колосникового настила до низа покрытия над сценой следует принимать 2 м. При наклонном покрытии эта высота в пониженном месте должна быть не менее 1,5 м.
При сценах типа «А» рекомендуется размещать рабочие галереи по боковым и задним стенам сценической коробки. Ширину рабочих галерей, размещаемых по задней стене, следует располагать ярусами. Верхний ярус должен размещаться на 2,5 м ниже верха колосникового настила. Нижний ярус на расстоянии 1,4хВи от уровня планшета сцены (Ви – высота игрового портала). Расстояние между ярусами рабочих галерей следует принимать 2,5-3 м.
Помещения, обслуживающие игровую площадку. Состав и размеры помещений зависят от типа и размеров игровой площадки, показанной в таблице 2.5.
Таблица 2.5 – Состав и размеры помещений
| Помещения | Площадь помещений, м2 | |
| Эстрада «Б» | Сцена «А» | |
| 1 Склады объемных декораций, бутафории, мебели, электрической аппаратуры | 25 % от эстрады | 40 % от сцены |
| 2 Костюмерная | - | 15% |
| 3 Артистические | В клубном помещении | Не менее 2 площадью 15 м2 каждая |
| 4 Туалеты с умывальниками в шлюзе | - | 2 туалета по одному унитазу |
| 5 Пожарный пост | Не менее 2 м2 | |
| 6 Столярная мастерская | Допускается не менее 15 м2 | |
| 7 Комната художника | Допускается не менее 30 м2 | |
| 8 Регуляторная освещения | Электрический щит | 15 % от сцены, но не более 40 м2 |
Примечание: Площадь обслуживающих помещений дана в % от площади игровой площадки.
Помещения располагаются вокруг игровой площадки с одной, двух или трех сторон в зависимости от количества и общего планировочного решения. Из них только склад декораций имеет непосредственную связь с игровой площадью. Остальные связываются с ней через служебный коридор шириной не менее 1,5 м в осях. Коридор должен иметь отдельный вход снаружи и быть связанным с остальными помещениями клуба, но планировка здания обязана предусматривать изоляцию его от зрителей во время проведения спектаклей. В СК служебный коридор связан с игровой площадкой одной дверью, в СДК, как правило, двум.
Склады объемных декораций, бутафории, мебели, электрической аппаратуры – предназначены для хранения декораций и театрального имущества клубного учреждения, а также временного размещения декораций гастролирующих коллективов. В СК, где количество этого имущества незначительно достаточно иметь одно складское помещение. В СДК склад электрической аппаратуры выделяют в отдельное помещение площадью не менее 2 м2.
|
|
|
Склад объемных декораций не должен быть узким и длины, чтобы не создавать неудобство при размещении декораций. Высота склада при сценах должна быть не менее высоты строительного портала, а при эстраде не менее высоты проема эстрады.
Склад объемных декораций должен размещаться смежно со сценой или эстрадой, причем пол склада и пол игровой площадки должен находиться на одном уровне. Для загрузки склада с улицы, а также между складом и игровой площадкой предусматривают дверные проемы:
1,8х2,5м – для эстрад,
2,0х3,0м – для сцен.
С улицы у дверного проема устраивают небольшую площадку высотой не более 1,5 м и шириной на 0,3 м больше дверного полотнища.
Костюмерная предназначена для хранения театральных костюмов, обуви, париков и т.д. Должна удобно сообщаться с артистическими уборными.
Артистические уборные располагают в непосредственной близости от игровой площадки, желательно в одном уровне с ней. В СДК артистические представляют собой 2 отдельных помещения не менее 15 м2 каждое. В СК, как правило, одно помещение (хорового или театрального кружка) разделенное пополам раздвижной перегородкой или ширмой.
Пожарный пост располагаются в непосредственной близости от игровой площадки, сообщается с ней через коридор. Служит для размещения пультов управления противопожарными устройствами в здании и простейших средств пожаротушения. В СКД – отдельное помещение, В СК – электрический щит и щит с простейшими противопожарными средствами.
Столярная мастерская и комната художника могут располагаться в цокольном этаже и должны быть хорошо связаны друг с другом.
Регуляторная может располагаться за игровой площадкой или рядом с кинопроекционной.
Киноаппаратная состоит из нескольких помещений, состав и размеры которых определяются вместимостью зрительного зала. Зрительные залы в СК и СДК вместимостью 150-300 мест рассчитываются на демонстрацию обычных и широкоэкранных фильмов и состоят из двух помещений: кинопроекционной и перемоточной.
|
|
|
Кинопроекционная – основное помещение киноаппаратной, предназначаемое для установки кинотехнологического оборудования. При принятом виде проекции (обычные и широкоэкранные фильмы) кинопроекционная рассчитывается на установку двух проекторов. Размеры определяются габаритами оборудования, проходами, диктуемыми условиями эксплуатации, требованиями пожарной безопасности, санитарными нормами.

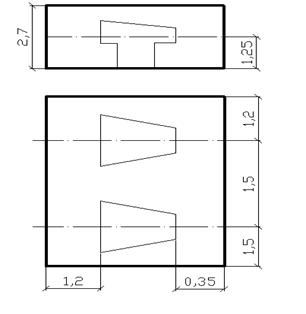

Перемоточная предназначается для перемотки и хранения кинолент. Площадь должна быть не менее 4 м2, а наименьшая ширина 1,3 м. Перемоточная может примыкать к кинопроекционной сбоку (слева и справа) или сзади. Допускается объединение проекционной и перемоточной. В этом случае площадь проекционной необходимо увеличить на 50% площади перемоточной. На рисунке 2.9 приведены размеры кинопроекционной.
Рисунок 2.9 – Размеры кинопроекционной
Киноаппаратная размещается за задней стеной зрительного зала или на закрытом балконе. Выход из нее может быть предусмотрен непосредственно наружу или внутрь здания.
При устройстве выхода наружу в составе аппаратной обязательно должен быть предусмотрен санузел. Для киномеханика предпочтительнее выход внутрь здания. В этом случае он имеет возможность, не выходя из здания, пройти на игровую площадку, где расположены киноэкран и громкоговорители, установка которых в рабочее положение происходит перед началом сеанса. Выход из киноаппаратной необходимо предусмотреть либо на лестничную клетку, имеющую выход наружу, либо в помещения, не связанные с массовым пребыванием людей и имеющие связь с выходом наружу.
В сельских клубных зданиях киномеханик, помимо киноаппаратной, обслуживает еще и звукоаппаратную. В СК функции звукоаппаратной ограничены, и ее оборудование легко устанавливается в кинопроекционной. В этом случае ширину последней следует увеличивать на 1,52 м. В СДК звукоаппаратная обязательно должна размещаться в отдельном помещении. Вход в звукоаппаратную предусматривается из тамбура киноаппаратной или (что менее удобно) из кинопроекционной.
