Отпуск пара

Отпуск пара потребителям от промышленных ТЭЦ производится:

1. из отборов или противодавления турбин

2. от паропреобразовательных установок, обогреваемых паром из отборов или противодавления турбин

3. от термокомпрессоров, пар к которым поступает из отборов турбин или частью из отборов турбин, а частью из парогенераторов

4. от парогенераторов непосредственно или через редукционно-охладительные установки (РОУ).

На большинстве предприятий необходим пар 0,6 – 1,8 МПа, а иногда 3,5 и 9 МПа, который подается к потребителям от ТЭЦ паропроводами. Если это индивидуальные паропроводы, то они влекут большие кап. затраты, поэтому ограничиваются сооружением 1-, 2-х, реже 3-х трубной системы паропроводов, которые снабжают группы потребителей.

Повышенное давление пара по сравнению с необходимым, получаемого отдельными потребителями от общей магистрали снижает возможную выработку э/э на тепловом потреблении.

Исходя из требований потребителей, характеристик теплофикационных турбин в паропроводах системы пароснабжения обычно принимают следующие давления:

· 0,06 – 0,25 МПа – на питание отопительно-вентиляционных установок;

· 0,6 – 0,8 МПа – на питание технологических аппаратов;

· 1,2 – 1,8 МПа – на агрегаты с паровым приводом (иногда 3,5 и 9 МПа).

Иногда целесообразно пар более высокого давления от турбин или ПГ дросселировать на ТЭЦ или на месте потребления.

Схема пароснабжения зависит в основном от характера тепловой нагрузки и выбирается исходя из технико-экономических соображений, при которых учитываются показатели всех элементов системы пароснабжения: ТЭЦ, паропроводов, потребителей.

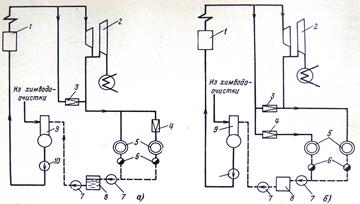

Рисунок 8.1-Системы пароснабжения от ТЭЦ: а) – однотрубная; б) – двухтрубная.

Однотрубная система – когда всем потребителям требуется пар низкого давления.

Если весь пар потребляется, то возврат конденсаты и устройства для его сбора исключаются из схемы.

Двухтрубная (трёхтрубная) система экономически оправдана при потреблении пара повышенного давления наряду со значительным потреблением пара низкого давления.
