Надстройка – расширение существующей э/с с увеличением её эффективности за счёт повышения начальных параметров или применения комбинированных циклов

В отличие от пристройки, цель надстройки – повышение экономичности исходного цикла за счёт повышения начальных параметров в нём.

Рисунок 7.1-Процесс расширения пара при надстройке на i,s – диаграмме.

Из диаграммы видно, что в цикле с надстройкой увеличивается теплопадение располагаемое и использованное. Т.о. при надстройке процесс разбивается на 2 ступени, так же, как в 2-х цилиндрах турбины высоких параметров, в надстроечной части – верхняя ступень, а в старом оборудовании – нижняя ступень.

При необходимости применяют промежуточный перегрев пара для доведения температуры пара перед турбинами до расчётной.

Однако применение надстройки не всегда оправдывается технико-экономическими расчётами из-за больших капитальных затрат на парогенераторные надстройки. Парогенераторы старой станции при полной надстройке не участвуют в новом технологическом цикле, т.к. требуется весь пар высоких параметров. Старые парогенераторы должны быть либо демонтированы, либо оставлены как паровой резерв. Но это не является достаточно эффективным.

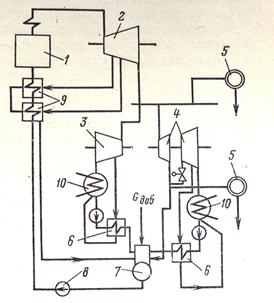

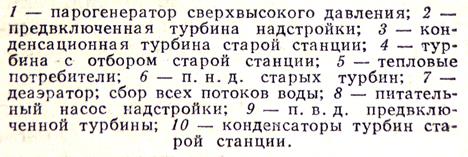

Рисунок 7.2. Принципиальная схема полной надстройки станции низкого давления.
