Обработка результатов выполняется с использованием программы ASIS Report.

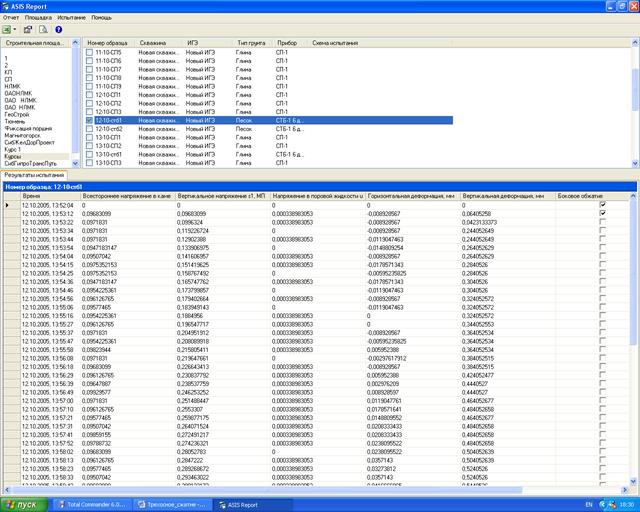

1. Запустите программу ASIS Report и выберите из базы данных испытаний необходимую строительную площадку и номер образца грунта.

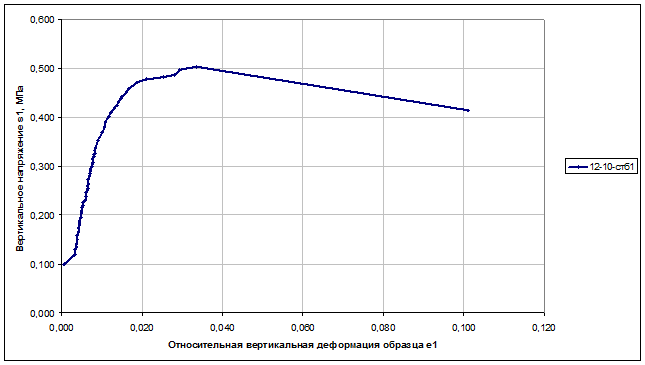

3. Щелкните мышкой по кнопке «Экспорт в Ecel» появится график зависи-
мости
.

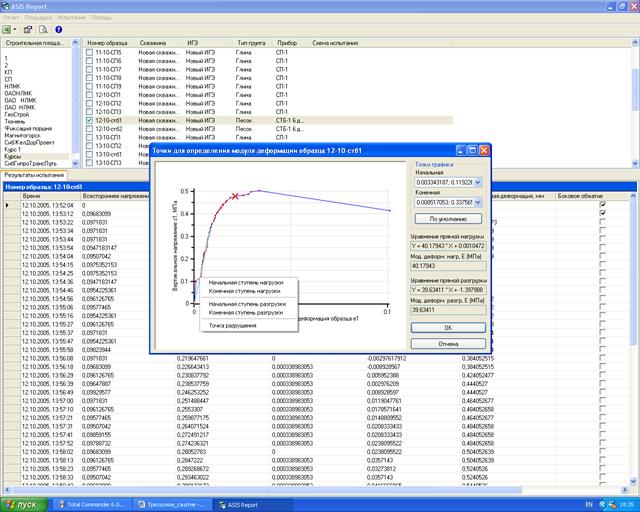

4. Используя мышку, выберите начальную и конечную ступень нагрузки начального линейного участка зависимости для определения модулей деформации Е, G, K и коэффициента Пуассона

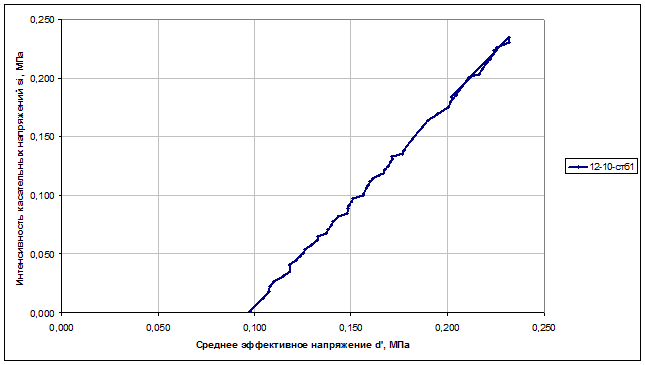

. Нажмите на кнопку «ОК» появиться журнал испытаний и графики различных зависимостей.
| Лаборатория | ||||||||||||||||||
| ЖУРНАЛ | ||||||||||||||||||
| испытания грунта методом трехосного сжатия по ГОСТ 12248-96 | ||||||||||||||||||
| Объект (пункт) - | Данные об образце грунта: | |||||||||||||||||
| Сооружение - | Курсы | Высота, мм - | 73,00 | |||||||||||||||
| Шурф (скважина) № | Новая скважина | Диаметр, мм - | 38,00 | |||||||||||||||
| Глубина отбора образца, м - | Площадь, см2 - | 11,34 | ||||||||||||||||
| Лабораторный номер образца - | 12-10-стб1 | Объем, см3 - | 82,79 | |||||||||||||||
| Hаименование грунта - | Песок | Масса образца, г - | ||||||||||||||||
| Сложение грунта - | ||||||||||||||||||
| Вид испытания | ||||||||||||||||||
| Прибор (тип, номер)№ - | СТБ-1 6 датчиков сила | |||||||||||||||||
| Схема испытания - | Трехосное сжатие 6 Неконсолидированно-недренированная | |||||||||||||||||
| Схема фильтрации - | ||||||||||||||||||
| Сведения о замачивании - | ||||||||||||||||||
| Жидкость для замачивания (фильтрации) - | ||||||||||||||||||
| Дата испытаний: | начало - 12/10/2005 13:52:4 | |||||||||||||||||
| окончание - 12/10/2005 14:3:35 | ||||||||||||||||||
| Физические характеристики грунта | Прочностные характеристики грунта | |||||||||||||||||
| Природная влажность, доли единицы - | Угол внутреннего трения, град - | |||||||||||||||||
| Плотность грунта, т/м3 - | Силы сцепления, МПа - | 0,00 | ||||||||||||||||
| Плотность частиц грунта, т/м3 - | ||||||||||||||||||
| Коэффициент пористости, доли единицы - | Описание грунта | |||||||||||||||||
| Плотность сухого грунта, т/м3 - | ||||||||||||||||||
| Степень влажности, доли единицы - | ||||||||||||||||||
| Показатель текучести, доли единицы - | ||||||||||||||||||
| Модуль деформации при нагрузке, E МПа - | 7,86 | |||||||||||||||||
| Модуль деформации при разгрузке, E МПа - | 39,63 | |||||||||||||||||
| Модуль сдвига G, МПа - | 3,90 | |||||||||||||||||
| Модуль объемной деформации K, МПа - | 18,21 | |||||||||||||||||
| Коэффициент Пуассона - | 0,27 | |||||||||||||||||
| Образец № 12-10-стб1 |
