Схемы ЭПТ

Применяемые на подвижном составе системы ЭПТ отличаются в основном количеством линейных проводов и пневматических магистралей, способом контроля целостности электрической линии, а также принципом действия тормоза - в зависимости или независимо от изменения давления воздуха в пневматической магистрали и от подачи или снятия напряжения в линии. Электрические схемы тормозов отличаются также тем, что в одних случаях в качестве обратного провода используются рельсы, а в других - обратные провода прокладываются вдоль всего подвижного состава вместе с основными рабочими проводами.
Наиболее распространенным видом управления ЭПТ является такой, при котором для торможения в линейные провода подается напряжение постоянного тока, а для отпуска напряжение снимается.
По количеству используемых линейных проводов можно разделить схемы ЭПТ на пятипроводные, двухпроводные и однопроводные.

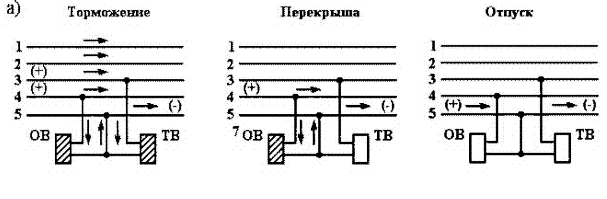

Пятипроводные схемы ЭПТ используются на электропоездах и дизель-поездах серии. В этой схеме контроль исправности цепей управления осуществляется периодически (только в процессе торможения с помощью специального контрольного провода).
При торможении подается напряжение (+) в рабочие провода отпускной 4 и тормозной 3 и (-) в обратный провод 5, что приводит к одновременному срабатыванию катушек отпускного (ОБ) и тормозного (ТВ) вентилей электровоздухораспределителя. Перекрыша осуществляется снятием напряжения с тормозного вентиля при возбужденном вентиле ОБ, а отпуск обеспечивается снятием напряжения с обоих вентилей. Контроль целостности обратного провода 5 обеспечивается при всех процессах работы схемы (торможении, перекрыше, отпуске), контроль целостности остальных проводов происходит только при торможении. Провод 1 является контрольным. В положениях торможения и перекрыши наличие давления воздуха в ТЦ контролируется с помощью сигнального провода 2. Таким образом, при торможении используются все пять линейных проводов, при перекрыше ток протекает по проводам отпускному 4 и обратному 5, а при отпуске - только по обратному
проводу 5 (Подробно работа схемы будет описана ниже).

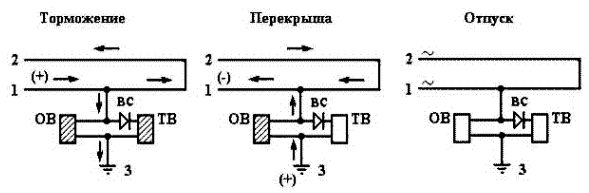

Двухпроводная схема ЭПТ используется в пассажирских поездах с локомотивной тягой и дизель-поездах Д1. В этой схеме в качестве обратного провода используются рельсы. Управление таким тормозом осуществляется изменением полярности постоянного тока в линейных проводах и рельсах. При торможении (+) подается в рабочий провод 1, а (-) в рельсы 3. При этом возбуждаются отпускной ОБ и тормозной ТВ вентили электровоздухораспределителя. Положение перекрыши обеспечивается сменой полярности управляющего тока: (+) в рельсах, (-) в рабочем проводе. В этом случае под напряжением оказывается только отпускной вентиль ОВ,
а вентиль ТВ обесточен, так как его электрическая цепь запирается диодом ВС.
Отпуск тормоза осуществляется снятием напряжения постоянного тока с линейных проводов. Одновременно с этим в рабочий провод 1 подается напряжение переменного тока, однако вентили ОВ и ТВ остаются невозбужденными вследствие их большого индуктивного сопротивления.
Контроль целостности рабочего провода 1 осуществляется непрерывно с помощью контрольного провода 2 переменным током при отпускном и поездном положениях ручки крана машиниста и постоянным током в положениях перекрыши и торможения.

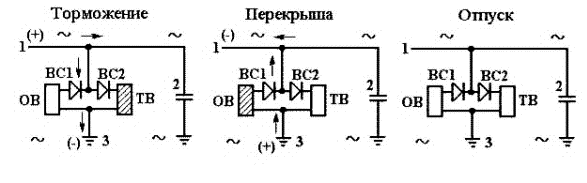

При оборудовании ЭПТ грузовых поездов многопроводные линии электрического управления тормозами оказываются неприемлемыми. В схеме такого тормоза предполагается использовать линейный провод, замыкаемый в хвосте поезда через конденсатор 2 на рельсы 3. В процессе торможения и перекрыши в линейный провод и рельсы подаются одновременно два рода тока: переменный для контроля целостности линии и постоянный для управления тормозом. При отпуске в проводе 1 остается только переменный ток. Управление тормозом осуществляется изменением полярности постоянного тока в линейном проводе и рельсах. Раздельное
питание током вентилей ОВ и ТВ электровоздухораспределителя обеспечивается наличием двух диодов ВС1 и ВС2, то есть при торможении возбуждается только тормозной вентиль, а при перекрыше только отпускной вентиль. Использование ЭПТ для грузовых поездов сдерживается поиском вариантов обеспечения надежного
контакта в междувагонном соединении линейного провода.
