Предназначен для варки заливок, соусов, бульонов и т.п. Применяется на предприятиях консервной промышленности.
Состоит из двух стоек, двух цапф, паровой рубашки. Крепится к стойкам пустотелыми цапфами, вращающимися в подшипниках. Цапфы служат для подвода пара в паровую камеру и отвода из нее конденсата.
На вертикальном валу мешалки укреплены лопасти. В нижней части паровой рубашки имеется краник для спуска воздуха и конденсата. На подводящей линии рубашки установлены манометры и предохранительный клапан.
После заполнения котла продуктом в рубашку попадает пар – начинается варка. Затем прекращают подачу пара, поворачивают котел и удаляют из него содержимое. Готовый продукт сливается через патрубок в нижней части котла.
Технические характеристики
| Наименование | ||
| Вместимость рабочая, л | ||
| Вместимость полная, л | ||
| Рабочее давление пара, МПа | 0,4 | |
| Поверхность нагрева, м2 | ||
| Внутренний диаметр котла, мм | ||
| Частота вращения мешалки, мин-1 | 18,8 | |
| Установленная мощность, кВт | 0,6 | |
| Габаритные размеры, мм | 1790 х 1012 х 300 | 1790 х 1012 х 1380 |
| Масса, кг |
На предприятиях общественного питания пищеварочные котлы используются для основного способа варки, предназначены для варки бульонов, приготовления супов, каш, гарниров, сладких блюд, кипячения молока и других процессов.
Применяются котлы периодического действия, работа которых основана кипячении соответствующих продуктов в жидкой среде: воде, молоке или бульоне. Варка в жидкой среде основана на физико-химических превращениях веществ, входящих в состав продукта, которые протекают под воздействием теплоты и влаги, часто на закономерностях экстрагирования (извлечения) питательных веществ из твердой фазы в жидкую.
Пищеварочные котлы могут быть с непосредственным и косвенным обогревом. Широкое применение нашли котлы именно с косвенным обогревом через теплоноситель (водяной пар), так как в них получается блюдо и изделие лучшего качества (не подгорают), имеют высокий КПД, в них проще регулировать тепловой режим.
Основные технические требования, предъявляемые к конструкциям пищеварочных котлов, сводятся к получению высококачественного продукта с максимальным сохранением пищевых, минеральных, экстрактивных веществ и витаминов, при минимальных затратах теплоты и физического темпа обслуживающего персонала.
Пищеварочные котлы выпускаются: стационарные и передвижные, опрокидывающие и неопрокидывающиеся, на электрическом, газовом обогревах, реже на паровом и огневом обогреве. Гораздо широкое применение нашли на предприятиях общественного питания пищеварочные котлы на электрическом обогреве, так как они более безопасные в эксплуатации, имеют возможность регулирования теплового режима в широком диапазоне. Варочный сосуд котлов обычно имеют цилиндрическую форму с плоским, выгнутым или вогнутым днищем.
Пищеварочные котлы различают по емкости (от 40 до 250 литров), по мощности нагревательных элементов.
Характеристика процесса варки. Варочное оборудование широко используют не только в горячих цехах предприятий общественного питания, но и на предприятиях мясной, молочной и консервной промышленности. Варка — один из основных видов тепловой обработки пищевых продуктов. Это процесс гидротермической обработки, заключающийся в нагреве вещества в жидкой среде. Такой средой могут служить вода, бульон, молоко, соус, сок, сироп и влажный насыщенный пар.
Теплотехническая особенность процесса варки характеризуется ограничением температуры греющей среды, а, следовательно, и температуры поверхностного слоя продукта, температурой кипения жидкости, однозначно определяемой давлением в рабочем объеме аппарата.
Поскольку при варке продукт нагревается влажной средой, то даже при сколь угодно большом тепловом потоке исключаются перегрев поверхности продукта, а следовательно, и испарение влага. При этом создаются оптимальные условия для поверхностного нагрева пищевого продукта, так как влажный внутренний слой характеризуется максимальным коэффициентом теплопроводности.
Поскольку температуры поверхности продукта и греющей сред близки к температуре кипения, то перепад температур между ними невелик. Это обусловливает «мягкий» нагрев пищевого проекта, который в отличие от «жесткого» (при большом перепаде температур) обеспечивает минимальные тепловые разрушения исходного сырья высокую пищевую ценность кулинарного изделия.
При поверхностном нагреве пищевого продукта тепловой поток направлен к центру. В этом же направлении в начальный момент нагрева перемещается и влага (явление термо-влаго-проводности). Однако по мере прогрева в центральных слоях возникает избыточное давление, причиной которого являются сложные бионические реакции, связанные с денатурацией белков, разрушением коллагена, а также с испарением свободной влаги и изменениями структуры. В результате влага начинает перемещаются навстречу тепловому потоку: от центра к поверхности. изменениями структуры. В результате влага начинает перемещаются навстречу тепловому потоку: от центра к поверхности.
Вместе с влагой («соком») из продукта уносятся и ценные вещества — белки, жиры, углеводы, которые переходят в жидкую варочную среду и тем самым улучшают ее кулинарные свойства ц одновременно обедняют сам пищевой продукт.
Интенсивность процесса удаления из продукта ценных пищевых веществ пропорциональна разности концентраций этих веществ в жидкости и поверхностном слое. Это заставляет считать варку не только тепловым, но и сложным массообменным процессом.
От интенсивности энергоподвода, определяющей активность кипения греющей среды, часто зависит качество вареного изделия и, в первую очередь, получаемого бульона. Как правило, активное кипение, характеризующееся интенсивным парообразованием, ухудшает органолептические свойства бульонов главным образом вследствие активно протекающей в этом случае реакции эмульгирования пищевых жиров, переходящих в раствор.
В зависимости от того, в жидкой среде или во влажном паре нагревается пищевой продукт, получают вареное изделие с различными органолептическими свойствами.
Варка в большом объеме воды характеризуется более высокой разностью концентраций, чем варка на пару, так как в последнем случае при его конденсации на поверхности продукта образуется тончайшая конденсатная пленка, которая быстро насыщается выделяющимися веществами.
По этой причине варка на пару предопределяет меньшие потери массы продукта и более высокую пищевую ценность кулинарных изделий.
Повысить скорость варки практически можно, только увеличив температуру кипения, а, следовательно, и давление в рабочем объеме аппарата (принцип автоклавирования). Однако возрастание температуры еще в большей степени ускоряет термические разрушения продукта и, как правило, ухудшает качество изделия.
Варка ряда пищевых продуктов (каш, молочных и макаронных изделий) протекает в специфических условиях тепломассообмена. Это особенно ярко проявляется на примере варки каш. В этом случае нагреваемая среда представляет собой двухкомпонентную систему, состоящую из крупы и воды. Причем доля крупы в этой системе значительна, что заметно сдерживает перемещение греюшей воды. Кроме того, в процессе нагрева крупа набухает и поглошает значительное количество влаги. Влагоудерживающая способность крупы при этом увеличивается, увеличивается и доля крупы в двух компонентной системе по отношению к свободной влаге. Все это приводит к уменьшению скорости перемещения греющей среды как следствие, создает возможность неравномерного нагрева массы продукта по объему. Вблизи греющей стенки при большем темловом потоке скорость прогрева пристеночного слоя может превысить скорость перемещения влаги, что приводит к ее испарению в слое и его перегреву- создаются условия подгорания пищевого Продукта.
Чтобы исключить данный отрицательный результат, необходимо при варке ограничить перепад температур между греющей и нагреваемой средами в период кипения до 10... 12 °С и тем самым ограничить удельный тепловой поток через греющую поверхность, В рубашечных тепловых аппаратах это достигается тем, что давление в рубашке поддерживается на уровне, не более чем на 50 кПа, (0,5 атм) превышающем давление в рабочей камере. Это достигается путем установки на рубашке предохранительных клапанов, отрегулированных на указанный уровень давления.
Таким образом, избыточное давление пара в рубашках пищеварочных котлов, обеспечивающих варку пищи при давлении, близком к атмосферному, не превышает 50 кПа (0,5 атм), и абсолютное давление составляет 150 кПа (1,5 атм), а в автоклавах — 350...400 кПа (3,5...4,0 атм) в рубашках и 300...350 кПа (3,0...3,5 атм) в варочном сосуде.
Технический процесс приготовления пищи представляет собой совокупность операций, посредством которых сырье превращается в готовый продукт.
Одной из основных операций данного процесса является тепловая обработка продуктов, то есть доведение их до состояния кулинарной готовности, характеризующейся определенными для каждого вида продукта органолептическими показателями: консистенцией, вкусом, цветом, запахом.
Тепловая обработка продуктов производится в тепловых аппаратах, которые можно классифицировать по технологическому назначению, источникам тепла (видам энергоносителей), способу обогрева, принципу работы, степени автоматизации.
По технологическому назначению тепловые аппараты подразделяют на универсальные (плиты) и специализированные; последние в свою очередь на варочные (котлы, автоклавы, вакуум-аппараты и т.д.) и подсобные (мармиты, тепловые стойки, термосы).
По характеру источника тепла тепловые аппараты делятся на электрические, паровые, газовые, твердотопливные и жидко-топливные.
По способу обогрева различают контактные тепловые аппараты и аппараты, представляющие собой поверхностные теплообменники с непосредственным и косвенным обогревом. В контактных тепловых аппаратах нагрев обрабатываемого продукта происходит путем непосредственного соприкосновения с теплоносителем.В поверхностных теплообменных аппаратах с непосредственным обогревом только от греющей среды к нагреваемой передается через разделительную стенку, а в аппаратах с косвенным обогревом — через промежуточный теплоноситель.
a б
Рисунок 1. Принципиальные схемы огневых котлов с непосредственным обогревом стенки варочного сосуда: а — на твердом топливе; б — с газовым обогревом; / — варочный сосуд; 2 — крышка; 3 — тепловая изоляция; 4 — топочная камера; 5 — колосниковая решетка; 6 — дверца топки; 7 — зольниковая камера; 8 — зольниковый ящик; 9 — дымоотводящий канал; 10 — газовая горелка; 11 — направляющая стенка газохода
а б

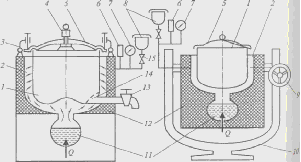

Рисунок 2. Принципиальные схемы котлов с косвенным обогревом стенки варочного сосуда: А— стационарных; Б— опрокидывающихся; 1 — варочный сосуд; 2 — паро водяная рубашка; 3 — откидные прижимные болты; 4 — клапан «турбинка».5 крышка; 6 — двойной предохранительный клапан; 7— манометр; 8 — заливочная воронка; 9 — штурвал поворотного червячного редуктора; 10 — станина; парогенератор; 12 — тепловая изоляция; 13— кран слива жидкости; 14— защитная сетка; 15 — кран для залива жидкости и выпуска воздуха
По принципу работы различают аппараты непрерывного действия, в которых загрузка, тепловая обработка и выгрузка продукта происходят одновременно, и периодического действия, в которых продукт последовательно загружается, подвергается тепловой обработке и разгружается.
По степени автоматизации аппараты подразделяются на неавтоматизированные, то есть такие, в которых контроль за безопасной работой и соблюдением режима тепловой обработки осуществляет обслуживающий персонал, полуавтоматизированные, в которых безопасная работа аппарата обеспечивается приборами автоматики, а режим тепловой обработки контролируется обслуживающим персоналом, и автоматизированные, в которых контроль за безопасной работой и соблюдением теплового режима работы осуществляется приборами автоматики.
Для варки соли, соусов, овощей, первых, вторых и сладких блюд применяю пищеварочные котлы.
В настоящее время на предприятиях общественного питания эксплуатируются пищеварочные котлы различных типов, отличающихся способом обогрева, вместимостью варочного сосуда и видом энергоносителей.
По способу установки пищеварочные котлы классифицируются на неопрокидывающие, опрокидывающие и со съемным варочным сосудом.
В настоящее время промышленность выпускает неопрокидывающие пищеварочные котлы, вместимостью варочного сосуда более 100 дм3, а опрокидывающие пищеварочные котлы менее 100 дм3. Пищеварочные котлы со съемочным варочным сосудом имеют вместимость менее 60 дм3.
В зависимости от способа обогрева различают пищеварочные котлы с косвенным и непосредственным обогревом. Так котлы с непосредственным обогревом могут работать на твердом топливе, газе и электрическом обогреве.
Пищеварочные котлы с косвенным обогревом работают при помощи пароводяной рубашки, где в качестве промежуточного теплоносителя используется дистиллированная вода.
В зависимости от давления в варочном сосуде все котлы классифицируются на пищеварочные котлы, которые, работают атмосферном давлении, и автоклавы, работающие при повышенном давлении.
По геометрическим размерам варочного сосуда пищеварочные котлы классифицируются на немодулированные, секционные модулированные под функциональные емкости.
Немодулированные пищеварочные котлы имеют цилиндрическую форму варочного сосуда. Секционные модулированные котлы и котлы функциональные емкости имеют варочный сосуд в виде прямоугольного параллелепипеда.
В настоящее время промышленность выпускает варочные котлы твердотопливные, с электрическим, газовым и паровым обогревом.
Газовые пищеварочные котлы применяются для приготовления первых, вторых и третьих блюд. В настоящее время промышленность выпускает серийно стационарные (неопрокидывающие) котлы типа КПГ-КПГ-250, опрокидывающие КПГ-40М, КПГ-60М и опрокидывающие секционно-модулированные КПГСМ-60.
Вес газовые пищеварочные котлы имеют приборы газовой автоматики безопасности и регулирования. По принципу действия газовая автоматика бывает следующих видов: электромагнитная, дилатометрическая пневматическая.
Котел пищеварочный электрический опрокидывающий КПЭ-160 стоит из цилиндрического варочного сосуда, изготовленного из нержавеющей стали, наружного корпуса, покрытого теплоизоляцией и облицовкой. Образованное между ними пространство называется пароводяной рубашкой.
В нижней части наружного корпуса прикреплено съемное дно, в котором установлены три тэна и электрод «сухого хода». Корпус котла укреплен посредством двух цапф на чугунной вилкообразной станине и может поворачиваться вокруг горизонтальной оси.
На правой стороне станины расположен маховик червячного механизма для опрокидывания котла во время разгрузки варочного сосуда.
В арматурной стойке размещены предохранительный клапан с рычагом и конденсатосборником, электроконтактный манометр и воронка с краном. Кроме этого котел имеет автоматическую защиту тэнов от «сухого хода», исключающую возможность работы тэнов при недостаточном уровне воды в водяной рубашке котла. Предусмотрено автоматическое отключение тэнов от электросети при опрокидывании котла.
а б
Рисунок 3. Электрические пищеварочные котлы с косвенным обогревом и цилиндрической формой варочного сосуда: - а стационарные (КПЭ-100), б-опрокидывающийся (КПЭ-60)
