Консольные предохранительные крепи

Консольные предохранительные крепи

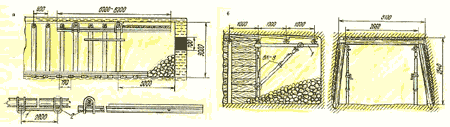

а – выдвижные, наиболее распространенные. Состоит из продольных балок – прогонов, которые крепят при помощи хомутов 2 или скоб к верхнякам постоянной крепи. Прогоны между собой связывают связками 1 и на консольную их часть укладывают деревянный настил. Для прогонов применяют СВП или двутавр, трубы.
б – переносная консольная предохранительная крепь состоит из двух быстроразъемных треугольных ферм, устанавливаемых по бокам выработки, на которые затем укладывают верхняки постоянной крепи с последующей затяжкой кровли и распором укосными стойками ВК8. Горизонтальный кронштейн 1 изготавливают из двутавровой балки №10 или профиля СВП – 17.
в – рамная временная крепь. На стойках ВК8 устанавливают верхняк, производят перетяжку кровли, а затем устанавливают стойки, ВК8 убирают.
