Цепные муфты ГОСТ 20742-81 (рис. 4.4) допускают радиальное смещение соединяемых валов до 0,01d, угловое смещение до 1 град. Состоят из двух полумуфт с одинаковыми звездочками. Крутящий момент от одной звездочки к другой передается одной цепью (рис. 4.4а) или двумя цепями (рис. 4.4.б).

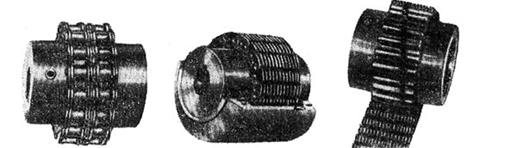

| Цепная муфта с двухрядной цепью | Цепная муфта с бесшумной цепью | Цепная муфта с косым разрезом |
Рис. 4.4. Цепная муфта

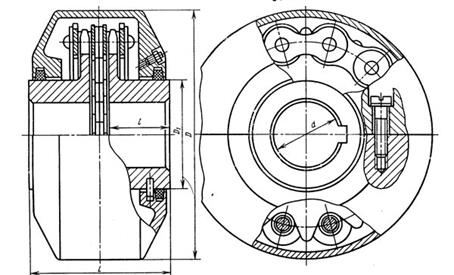

Рис. 4.4(а). Однорядная цепная муфта по ГОСТ 20742-75

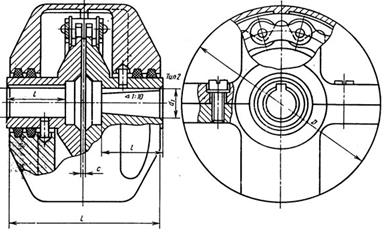

Рис.4.4(б) Двухрядная цепная муфта
