Федеральное агентство по образованию

Тульский государственный университет

Кафедра «Инструментальные и метрологические системы»

РЕЗАНИЕ И ИНСТРУМЕНТ

Лабораторная работа

Фреза

Методические указания

Тула 2005 г.

Разработали Н.Н. Батова, к.т.н., доцент каф. ИМС,

Цель работы

Целью работы является изучение геометрических параметров насадных цилиндрических фрез и ознакомление с методами их измерения.

Теоретические сведения

Фрезерование является одним из высокопроизводительных и распространенных методов обработки металлов резанием. Фреза – многозубый инструмент, представляющий собой тело вращения, на образующей поверхности которого, а иногда и на торце, имеются режущие зубья.

Движение резания (главное движение) при фрезеровании – вращательное и его совершает фреза; движение подачи (обычно прямолинейное) может иметь заготовка или фреза.

Фрезами обрабатывают наружные поверхности. На рис. 1 представлены различные типы фрез.

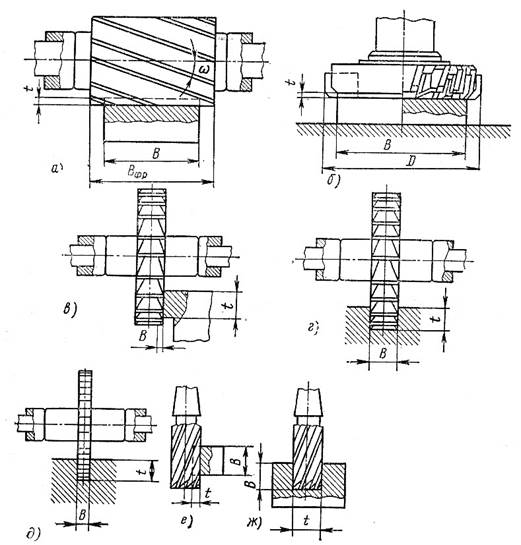

Рис. 1. Основные типы фрез

а) цилиндрические; б) торцовые; в) дисковые; г) дисковые;

д) прорезные и отрезные; е) концевые; ж) концевые

Фрезы делают цельными, составными, сборными с режущей частью из быстрорежущих сталей или с пластинками твердых сплавов. Наряду с широко распространенными торцовыми фрезами с пластинками из твердых сплавов в промышленности применяют твердосплавные дисковые, концевые, шпоночные и фасонные фрезы.
