Завдання до лабораторної роботи.
1. Створити новий проект та визначити основні налаштування, тип та властивості мережі (різновид топології мережі визначається даними таблиці 1.1);
2. Скласти сценарій, за яким буде проведено перевірка та робота мережі і провести вибір мережного обладнання згідно з даними вихідного завдання (табл.1.1) та палітри Configure Palette (Object Palette);
3. Провести верифікацію створеної топологічної схеми мережі;
4. Перевірити налаштування мережі та задати інформаційний трафік (дані таблиці 1.1);
5. Запустити симуляцію мережі та зняти статистичні дані роботи мережі (тип статистики визначається даними таблиці 1.2).
Таблиця 1.1.
Номер бригади | Мережні пристрої кількість | Різновид топології | Тип трафіку (профіль) | ||
Комутатор | Робочі станції | Сервери | |||
Star | Email Heavy |
Таблиця 1.2.
Номер бригади | Параметри статистики | Час симуляції, хв. | |||
Сервер | Комутатор | ||||
Load packets | Delay sec | Traffic Received (packet/sec) | Traffic Forwarded (bits) | ||
Порядок виконання роботи.
|
|
1. Створюємо новий проект та налаштовуємо основні вузли нашої мережі.

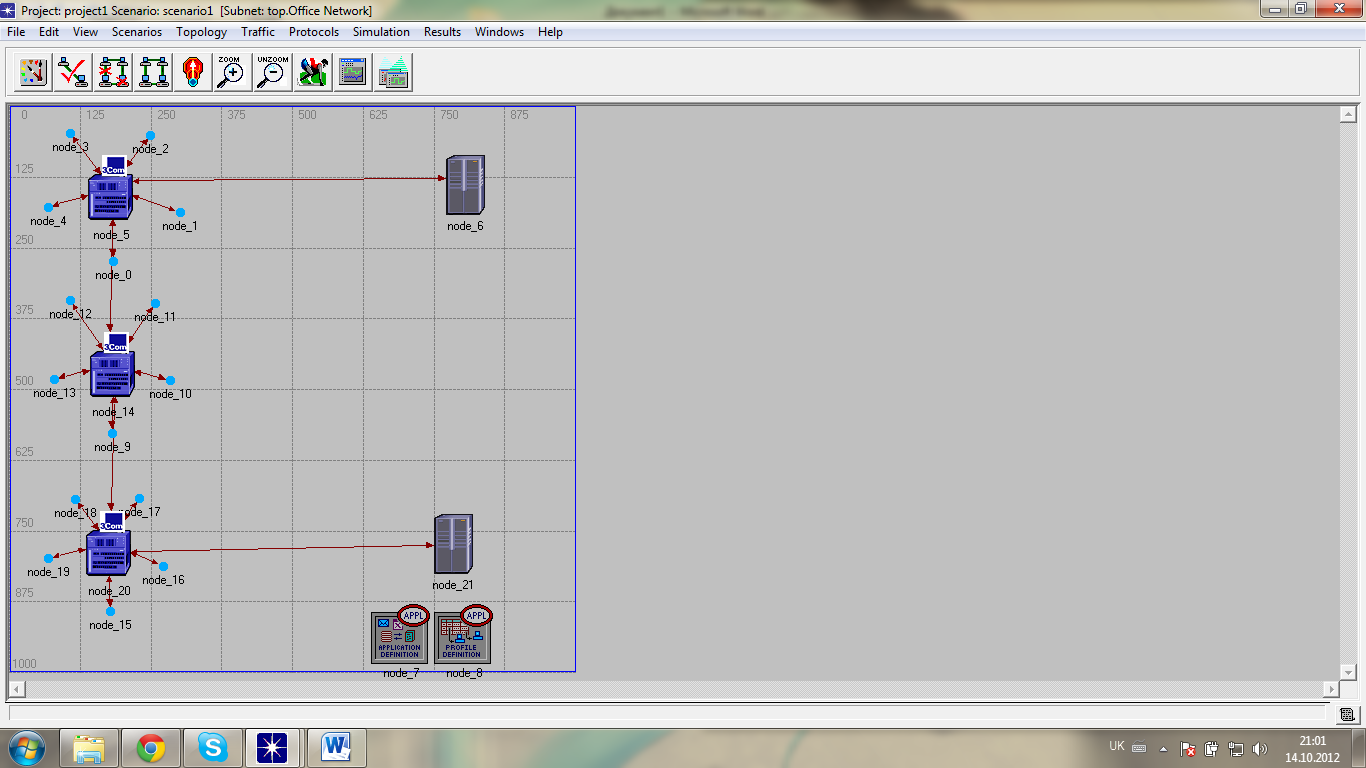

Рис 1. Вікно проекту.

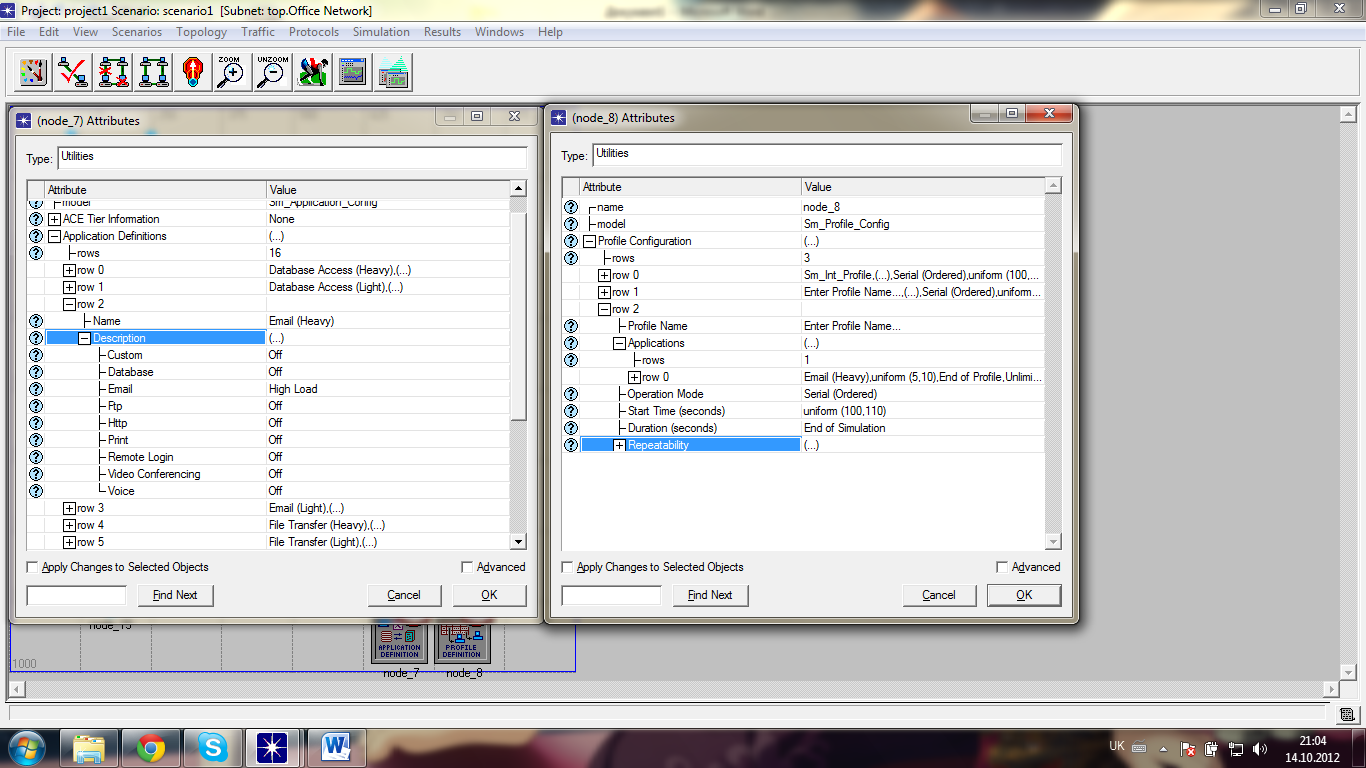

Рис 2. – Налаштування Application Definition зліва та Profile Definition справа.

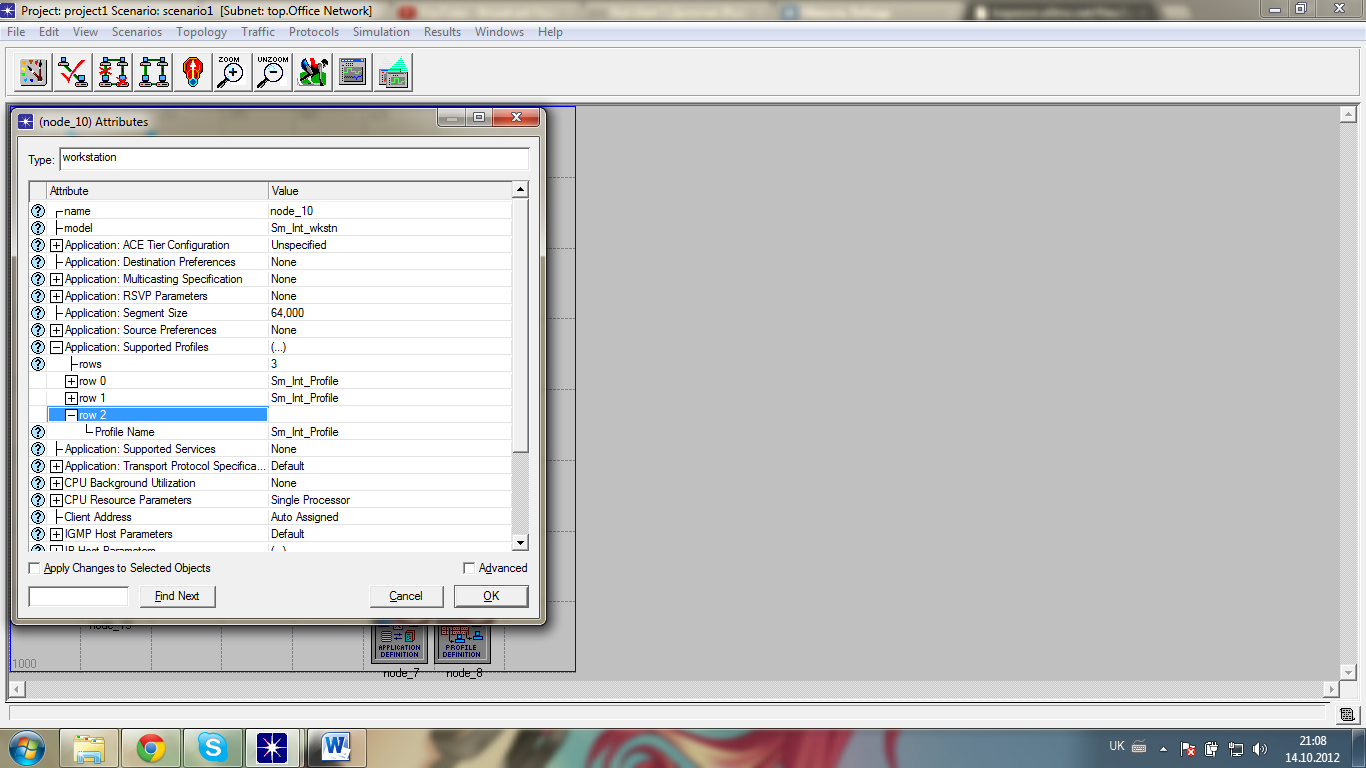

Рис 3. – Налаштування робочої станції.
Для зв’язку профілю з робочою станцією, а точніше до питання застосування профілю до робочої станції. Для цього виділимо один з тридцяти вузлів (наприклад Node13), натиснемо правою кнопкою миші і виберемо рядок Edit Attributes, в результаті чого буде виведено вікно налаштувань вузла (рисунок 1.16). З наведених опцій, а точніше з розкритого рядка Application: Supported Profiles можна побачити який саме Profile Definition буде підтримуватись даним мережним вузлом (в даному прикладі – профіль Sm_Int_Profile). Для інших вузлів етапи настроювання будуть аналогічними. У випадку, коли в Profile Definition задано і визначено декілька профілів, то для робочої станції вузла можна встановити тільки один з визначених профілів. Інші вузли при цьому (при заміні) також змінять свій профіль підтримки автоматично.
2. Формування статистичних даних функціонування моделі мережі.

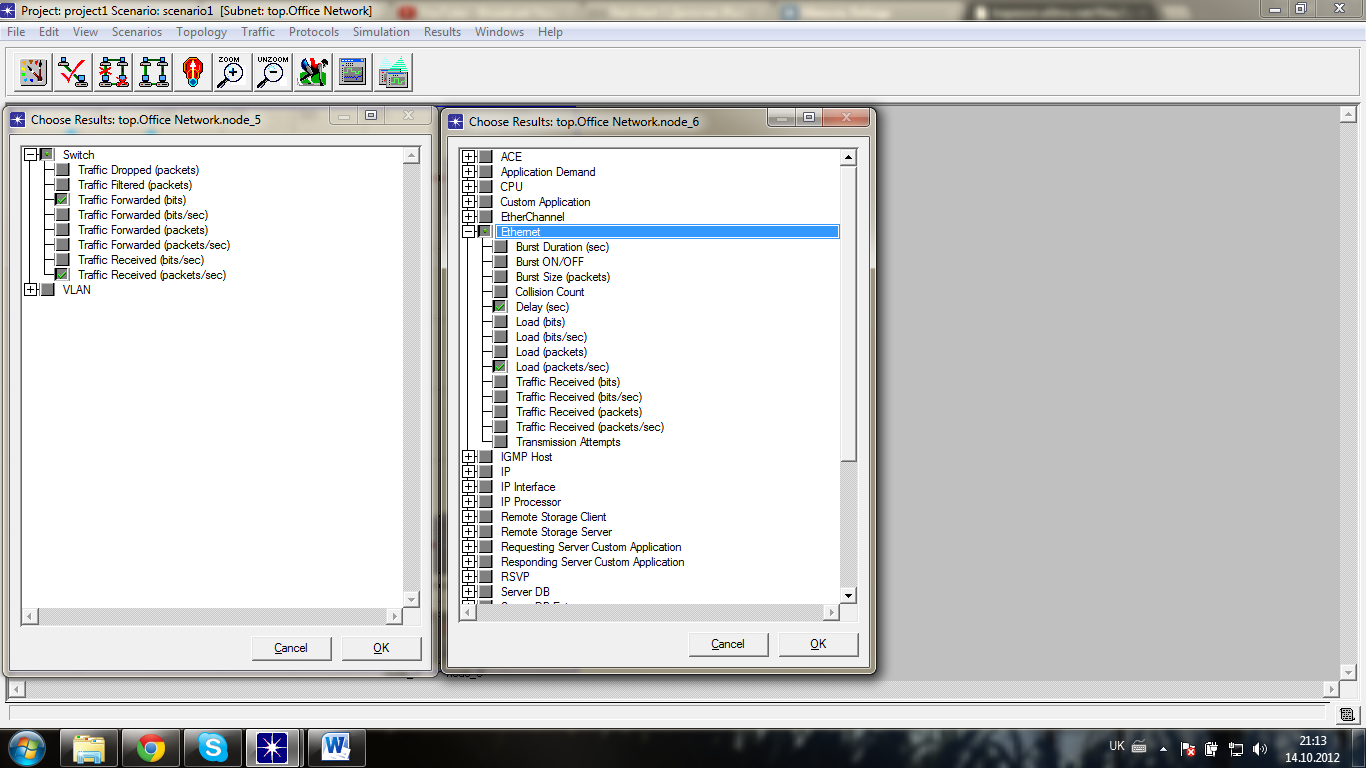

Рис 4. – Формування індивідуальної статистики для комутатора зліва та сервера справа.
3. Запуск симуляції моделі мережі.

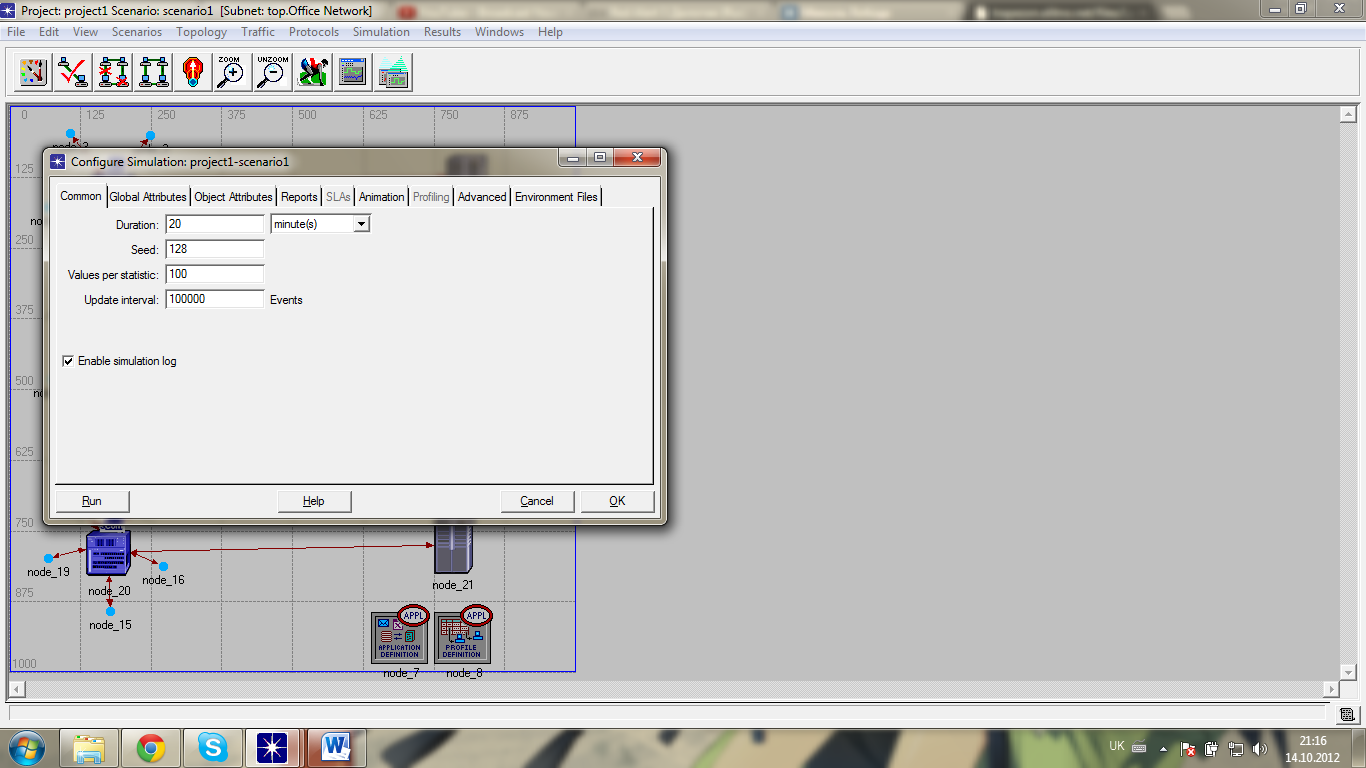

Рис 5. – Налаштування симуляції мережі.
4. Перегляд результатів роботи мережі.

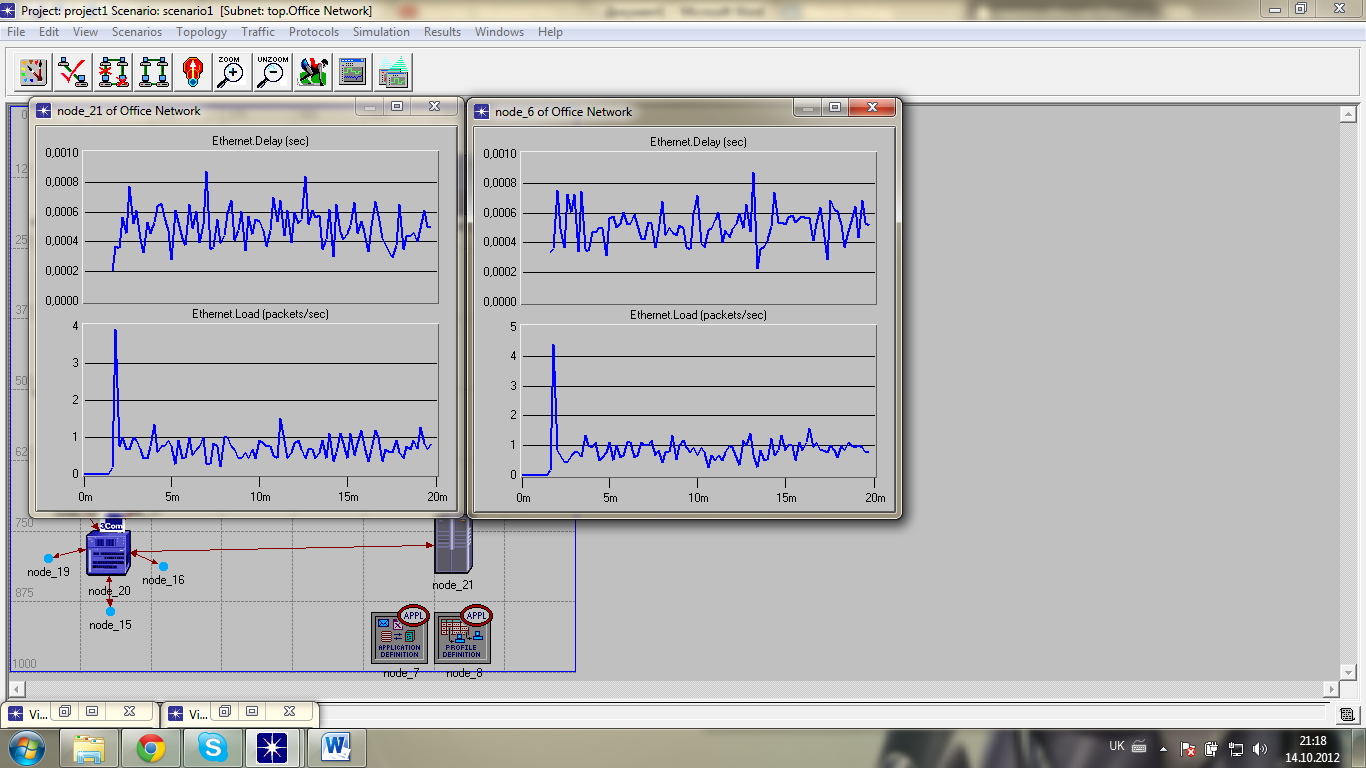

Рис 6. – Статистичні дані роботи серверів за досліджуваними параметрами: Load packets та Delay sec.

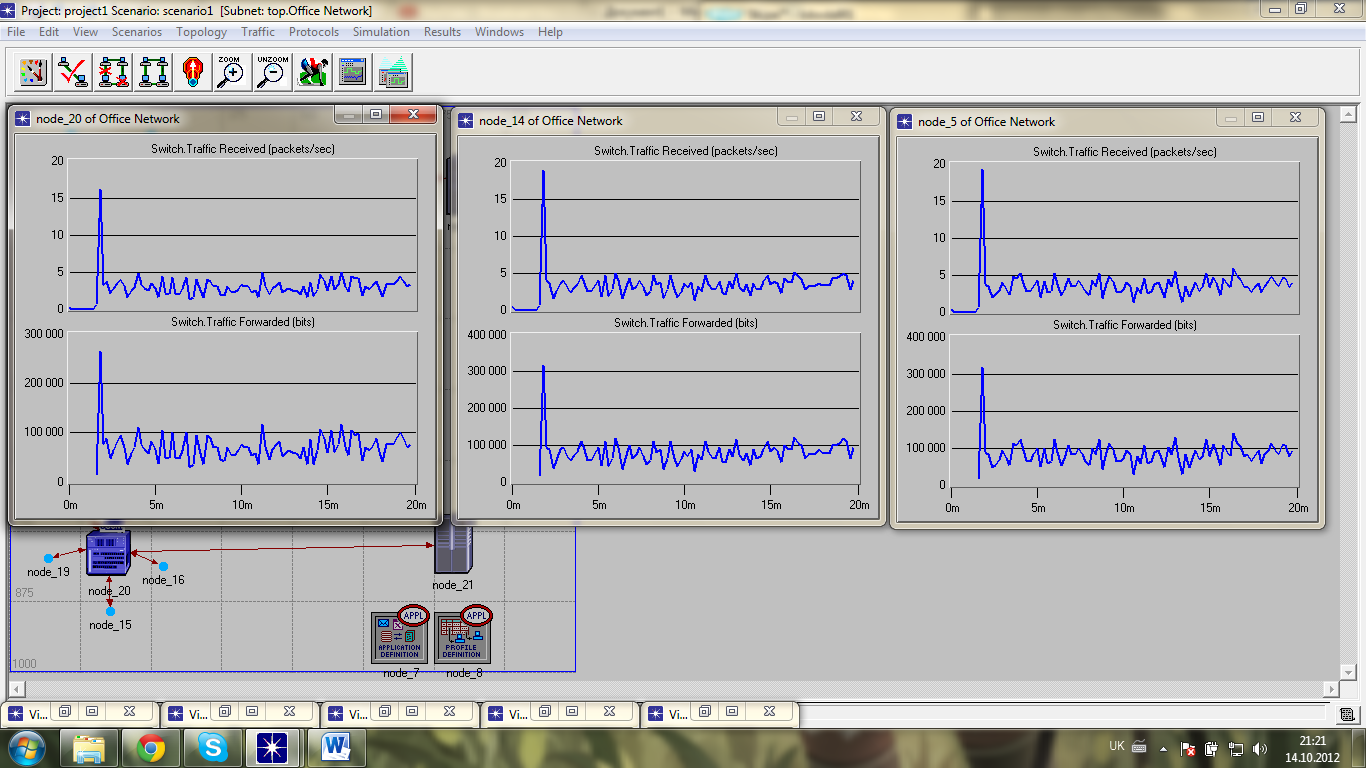

Рис 7. – Статистичні дані роботи комутаторів за досліджуваними параметрами: Traffic Received (packet/sec) Traffic Forwarded (bits).
