Короткое замыкание b на N

Для особой фазы В рассчитываются симметричные составляющие напряжения и токов

1.1. В место повреждения вводятся фиктивные ЭДС U _А, U _В, U _С и записывается условие:

I _А = 0;

U _В = 0;

I _С = 0;

Для особой фазы B:

I _B = I _B1 + I _B2 + I _B0;

.

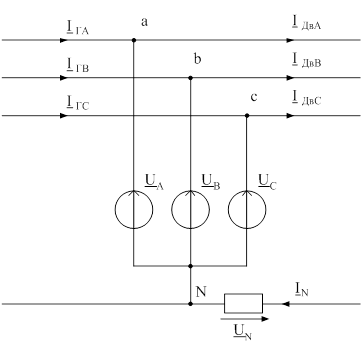

Рисунок 2 – Схема после ввода фиктивных ЭДС

1.2 Расчётная схема прямой последовательности для особой фазы B

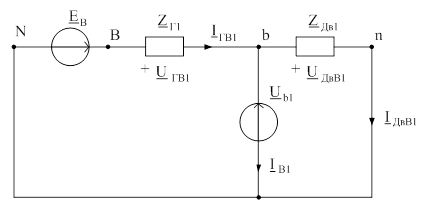

Рисунок 3 – Схема прямой последовательности для особой фазы B

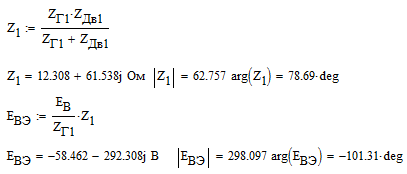

Рисунок 4 – Схема прямой последовательности для особой фазы B после преобразований

1.3 Расчётная схема обратной последовательности для особой фазы B

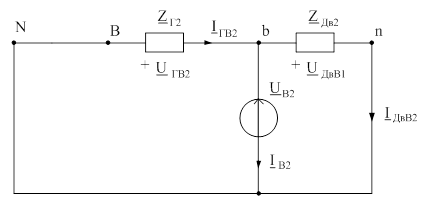

Рисунок 5 – Схема обратной последовательности для особой фазы B

Рисунок 6 – Схема обратной последовательности для особой фазы B после преобразований

1.4 Расчётная схема нулевой последовательности для особой фазы B

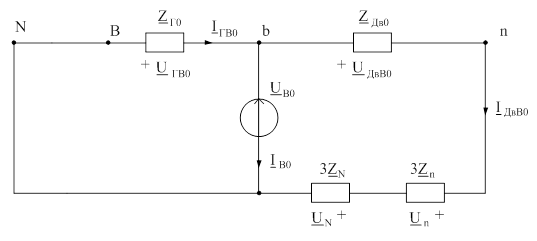

Рисунок 7 – Схема нулевой последовательности для особой фазы B

Ом

2 Расчёт токов и напряжений

Так как:

, то

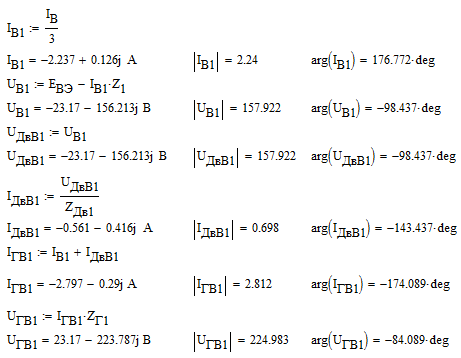

Далее рассчитываются симметричные составляющие прямой последовательности напряжений и токов фазы B.

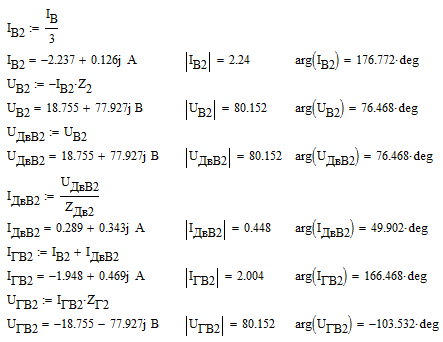

Далее рассчитываются симметричные составляющие обратной последовательности напряжений и токов фазы B.

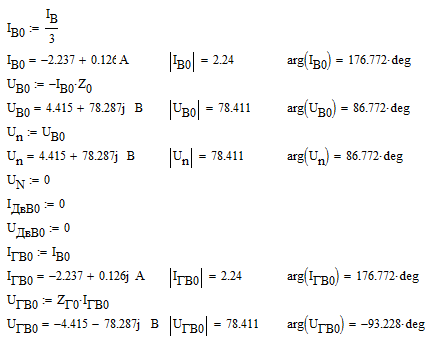

Далее рассчитываются симметричные составляющие нулевой последовательности напряжений и токов фазы B.

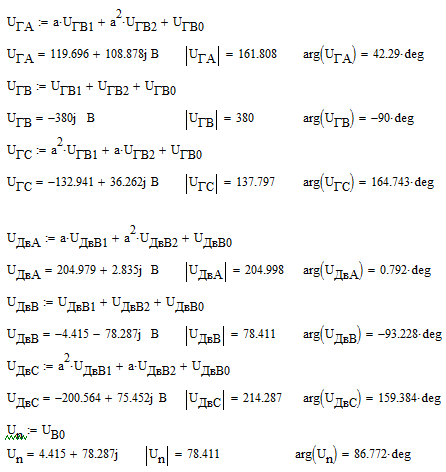

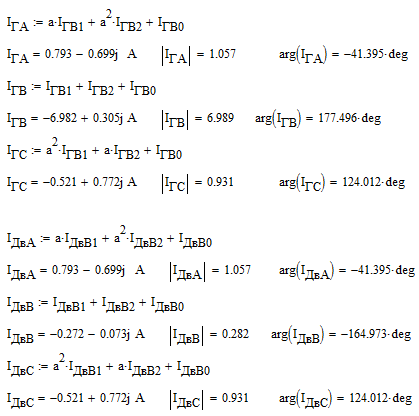

Определяются напряжения и токи трёхфазной цепи, используя найденные симметричные составляющие фазы B и фазовый оператор.

3 Баланс мощностей

1) Рассчитывается полная мощность, вырабатываемая генератором.

2) Рассчитывается потери полной мощности в обмотках генератора.

3) Рассчитывается полная мощность, потребляемая двигателем.

4) Полная потребляемая мощность нулевом проводе равна 0.

В результате:

4 Векторная диаграмма

m_U = 50 В/см;

m_I = 1 А/см;

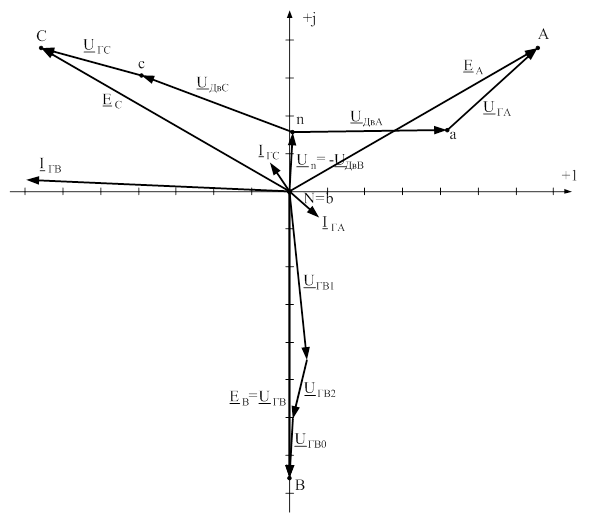

Рисунок 8 – Векторная диаграмма
