МИНИСТЕРСТВО НАУКИ И ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Институт ЭНИН
Кафедра ТОЭ
Расчётно-графическая работа №3
«Динамическая трёхфазная цепь с местной несимметрией»
Вариант 986
Выполнил:
студент группы 5А03
Устюгов В.
Проверил преподаватель
Хозлова Т.Е.
Томск 2011
Задание
Для динамической трёхфазной цепи с симметричной системой ЭДС ЕА, ЕВ, ЕС генератора и двигателем при заданной местной несимметрии для комплексов действующих значений напряжений и токов выполнить следующее.
1. Для особой фазы рассчитать симметричные составляющие напряжений и токов.
2. Определить напряжения и токи трёхфазной цепи.
3. Рассчитать балансы активной и реактивной мощностей.
Построить совмещённые векторные диаграммы для всех напряжений трёхфазной цепи и токов генератора (один из векторов напряжения или тока представить в виде суммы векторов прямой, обратной и нулевой последовательностей).
|
|
Исходные данные
Для заданной схемы дано:
;
;
;
,

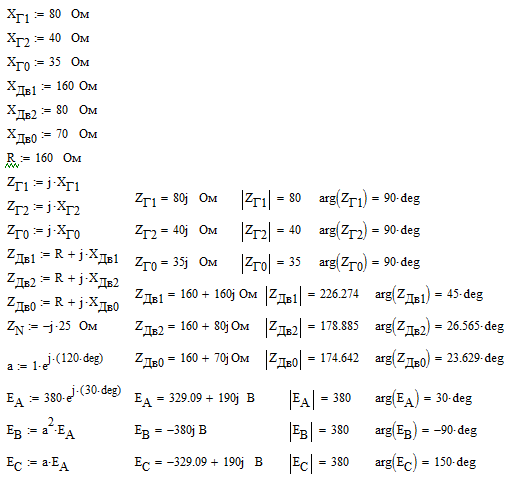

Исходные данные для расчёта представлены в таблице 1.
Таблица 1 – Исходные данные для расчёта
E А | Z N | Z n | ХГ1 | ХГ2 | ХГ0 | R | ХДВ1 | ХДВ2 | ХДВ0 |
В | Ом | Ом | Ом | Ом | Ом | Ом | Ом | Ом | Ом |
380ej30 | -j25 | ∞ |
Вид несимметрии: короткое замыкание фазы b на N.

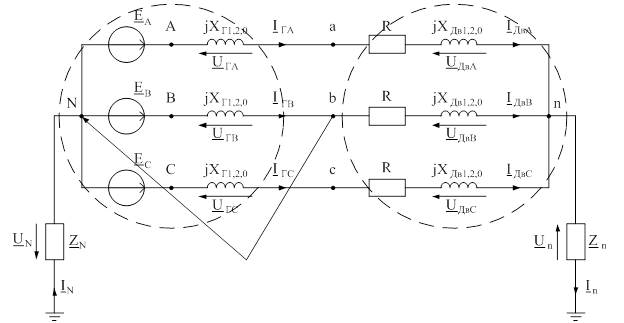

Исходная схема изображена на рисунке 1.
Рисунок 1 – Схема для расчёта
